LDY型冶金电动单梁起重机是在普通LD型电动单梁基础上开发的冶金专用机型，适用于冶金车间、铸造车间、锻造工段等高温、多尘、重载作业环境，起重量覆盖1t至20t，跨度7.5m至25.5m，兼顾冶金工况的安全性与耐用。也可参考LDY冶金电动单梁起重机适用场景与选型参相关内容。性。
一、产品概述

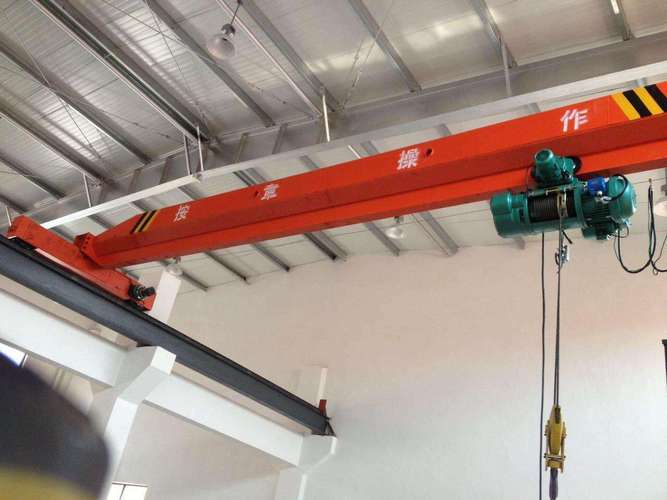

LDY型冶金电动单梁起重机由主梁、端梁、电动葫芦、大车运行机构和电气控制系统组成。主梁采用箱形或H型钢焊接结构，端梁与主梁通过高强度螺栓连接。与普通LD型相比，LDY型在电气系统隔热、葫芦耐高温防护、防滑轨道板等方面进行了专门强化设计，满足冶金行业A5~A7工作级别的使用要求。
该机型起升机构采用冶金专用BCD1/MD1型电动葫芦，配备双速起升（主副钩）功能，主钩用于正常吊运，副钩用于精确定位。大车运行机构采用分别驱动方案，两侧驱动电机为锥形转子电机，具备制动功能，确保运行平稳。根据JB/T 1306-2008标准，冶金单梁起重机的工作环境温度范围为-10℃至+60℃。
二、主要技术参数
LDY型冶金电动单梁起重机的主要技术参数包括额定起重量、跨度范围、起升高度、起升速度、大车运行速度及工作级别等，具体参数如下表所示。
表1：LDY型冶金电动单梁起重机主参数表
| 型号规格 | 额定起重量(t) | 跨度范围(m) | 起升高度(m) | 起升速度(m/min) | 运行速度(m/min) | 工作级别 | 操作方式 |
|---|---|---|---|---|---|---|---|
| LDY-1 | 1 | 7.5~16.5 | 6~18 | 8/0.8 | 20 | A5~A6 | 遥控/地操 |
| LDY-2 | 2 | 7.5~19.5 | 6~24 | 8/0.8 | 20 | A5~A6 | 遥控/地操 |
| LDY-3 | 3 | 7.5~22.5 | 6~24 | 8/0.8 | 20~30 | A5~A6 | 遥控/地操 |
| LDY-5 | 5 | 7.5~25.5 | 6~30 | 8/0.8 | 20~30 | A5~A6 | 遥控/地操/驾操 |
| LDY-10 | 10 | 7.5~25.5 | 6~30 | 7/0.7 | 20~30 | A5~A7 | 遥控/驾操 |
| LDY-16 | 16 | 10.5~25.5 | 6~24 | 7/0.7 | 20 | A5~A7 | 遥控/驾操 |
| LDY-20 | 20 | 10.5~25.5 | 6~24 | 7/0.7 | 20 | A6~A7 | 遥控/驾操 |
三、轨道与配套参数
LDY型冶金电动单梁起重机的运行轨道采用工字钢悬挂轨道，轨道型号根据起重量和跨度确定。大车车轮为铸钢车轮，轮缘淬火处理以提高耐磨性。以下为各型号的轨道及配套参数。
表2：轨道与配套参数表
| 型号规格 | 电动葫芦型号 | 运行轨道型号 | 大车轮距(mm) | 最小转弯半径(m) | 电源(V/Hz) | 最大轮压(kN) |
|---|---|---|---|---|---|---|
| LDY-1 | BCD1/MD1 1t | 18#~24#工字钢 | 800 | 3.0 | 380/50 | 5.8~12.5 |
| LDY-3 | BCD1/MD1 3t | 24#~30#工字钢 | 1000 | 3.5 | 380/50 | 14.2~24.8 |
| LDY-5 | BCD1/MD1 5t | 28#~36#工字钢 | 1200 | 4.0 | 380/50 | 22.5~38.6 |
| LDY-10 | BCD1/MD1 10t | 32#~40#工字钢 | 1500 | 4.5 | 380/50 | 38.2~55.4 |
| LDY-20 | BCD1/MD1 20t | 36#~45#工字钢 | 1800 | 5.0 | 380/50 | 62.8~88.5 |
四、冶金工况适应性能
LDY型冶金电动单梁起重机针对冶金环境采取多项防护措施。电气控制箱采用IP54以上防护等级，内部元器件做防尘密封处理；电动葫芦配置耐高温钢丝绳和隔热导绳器，在高温辐射环境下保持可靠工作；大车轮缘增加润滑装置，减少轨道磨损。
表3：防护与环境适应参数
| 防护等级 | 绝缘等级 | 环境温度范围(℃) | 轨道倾斜度 | 起升电机工作制 | 运行电机工作制 |
|---|---|---|---|---|---|
| IP54（电气箱） | F级 | -10~+60 | ≤1/1000 | S3 40% | S3 25% |
| IP55（重点工位） | H级 | -10~+70 | ≤1/1000 | S3 40% | S3 25% |
五、选型与使用建议
选择LDY型冶金电动单梁起重机时，需综合考虑起吊物重量、吊运频次、厂房跨度、起升高度和作业环境温度等因素。一般情况下，起重量5t以下且工作频次较低的可选择A5工作级别，5t以上或持续工作的应选择A6~A7工作级别。对于环境温度超过50℃的工位，建议选配H级绝缘电机和IP55防护等级的电气系统。
冶金电动单梁起重机严禁用于吊运熔融金属，如需吊运熔融金属应选用YZ型冶金桥式起重机或YH型冶金葫芦桥式起重机，其安全冗余设计更符合冶金安全规程要求。
河南克鲁德重工有限公司专业生产LDY型冶金电动单梁起重机，产品严格按照JB/T 1306-2008及YB/T冶金行业标准制造，可提供1t~20t各规格冶金单梁及非标定制服务。公司拥有完善的质量管理体系和丰富的冶金行业配套经验，产品广泛应用于冶金、铸造、锻造等高温多尘作业场景。
❓ 常见问题
问：LDY型冶金电动单梁起重机与普通LD型有什么区别？
答：LDY型在电气系统、电动葫芦和防护措施上进行了冶金工况强化设计，包括电气箱IP54以上防护、耐高温钢丝绳、隔热导绳器及防滑轨道板等，工作级别可达A7，适合高温多尘环境。
问：LDY型起重机的跨度如何确定？
答：跨度根据车间牛腿或工字钢轨道梁的实际间距确定，标准跨度系列为7.5m、10.5m、13.5m、16.5m、19.5m、22.5m、25.5m，超出标准范围需进行非标设计校核，跨度超过25.5m建议选用桥式起重机。
问：河南克鲁德重工能否定制非标LDY冶金单梁起重机？
答：河南克鲁德重工有限公司可按照客户工况定制非标跨度、非标起升高度和特殊防护等级的LDY型冶金电动单梁起重机，支持驾驶室操作和地面遥控两种操作方式，并提供全套安装调试服务。
