QDQ型轻小型吊钩桥式起重机技术参数详解，0.5吨至5吨跨度起升高度全表

QDQ型轻小型吊钩桥式起重机是一种额定起重量在0.5吨至5吨范围内的轻型桥式起重设备，广泛应用于车间、仓库、实验室等轻载作业场所。该系列起重机结构紧凑、自重轻、安装维护方便，按照JB/T 1306-2008《电动单梁起重机》及相关标准设计制造，是中小型工况中实现物料搬运经济高效的理想方案。

一、产品概述

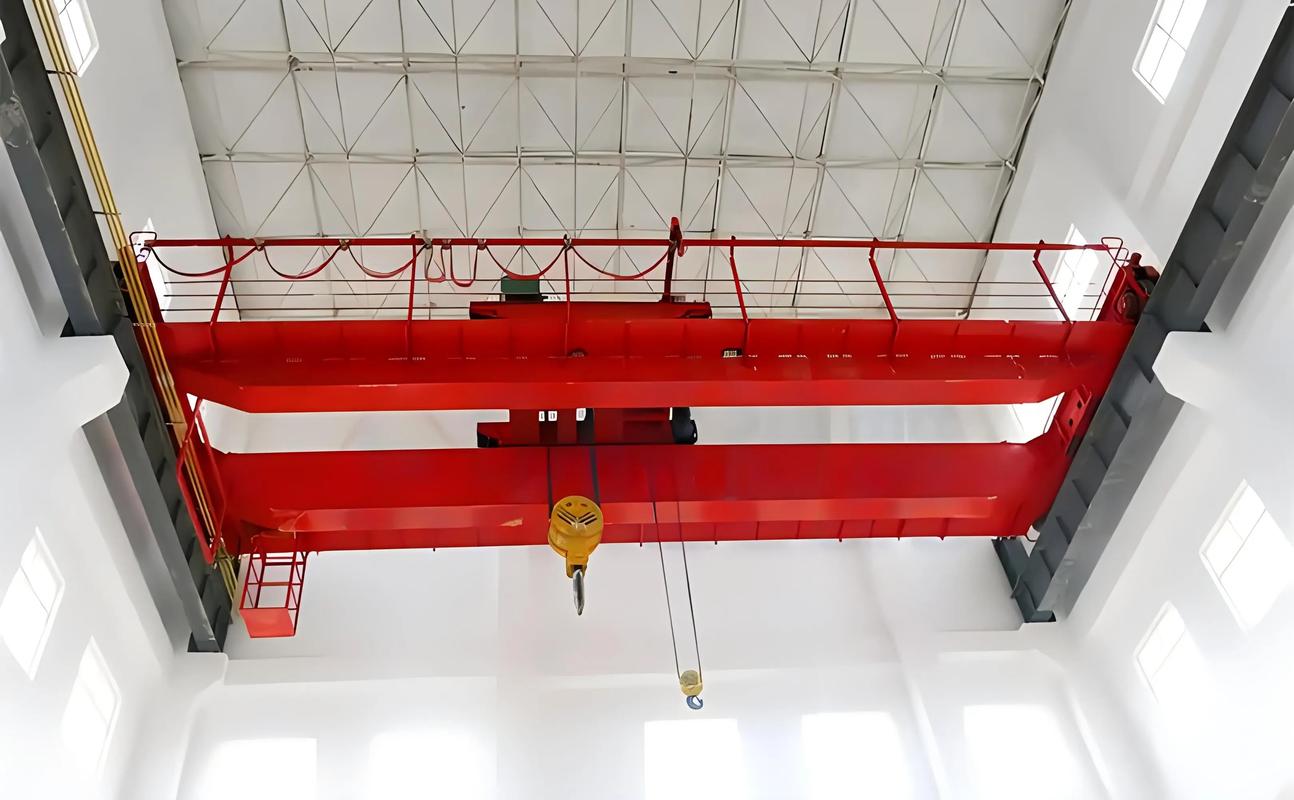

QDQ型轻小型吊钩桥式起重机由桥架（主梁与端梁）、电动葫芦起升机构、大车运行机构、电气控制系统四大部分组成。其桥架采用钢板焊接箱形结构，主梁上翼缘板作为电动葫芦的运行轨道，结构紧凑、刚性好。与大吨位QD型桥式起重机相比，QDQ型取消了对司机室和复杂电控系统的依赖，采用地面跟随式操作或无线遥控方式，进一步降低了设备造价和操作门槛。

该系列起重机工作级别通常为A3~A5级，适用于环境温度-20℃~+40℃的室内或室外非露天场所。根据GB/T 3811-2008《起重机设计规范》要求，QDQ型桥式起重机的结构安全系数不小于1.48，整机设计寿命在15年以上。

二、起重量与跨度参数

QDQ型轻小型吊钩桥式起重机的主要技术参数包括额定起重量、跨度、起升高度、起升速度和运行速度等。下表列出该系列常见的型号规格及对应的主参数：

从表中可以看出，QDQ型系列起重量覆盖0.5吨至5吨五个常用规格，跨度范围3米至25米，可满足大多数轻载车间和仓库的跨距需求。用户也可以根据实际工况定制非标跨度，但需重新核算主梁刚度和挠度。

三、起升机构参数

QDQ型轻小型吊钩桥式起重机配套使用CD1型或MD1型钢丝绳电动葫芦作为起升机构。起升机构由锥形转子电动机、减速器、卷筒、钢丝绳和吊钩组构成，具有结构紧凑、制动可靠的特点。

QDQ型起升机构标准起升速度为8m/min，MD1型电动葫芦具备常速8m/min和慢速0.8m/min双速功能，适合精密装配和对就位精度要求高的工况。起升高度标准配置为6~30m，非标高度可定制。

四、大车运行机构参数

大车运行机构由分别驱动装置、车轮组和轨道构成，驱动电机采用锥形转子制动电机，可实现大车沿厂房轨道纵向运行。下表列出各型号的大车运行参数：

大车运行速度标准配置为20m/min，也可根据用户需求选配变频调速方案，实现10~30m/min的无级调速。车轮采用ZG310-570铸钢材质，轮缘硬度HB300~380，具有良好的耐磨性。

五、选型与安装建议

QDQ型轻小型吊钩桥式起重机的选型需综合考虑起吊物的最大重量、工作场所跨度、起升高度需求、工作频率和操作方式等因素。对于日均工作8小时以上的高强度工况，建议选择工作级别A5以上配置并配套遥控操作以降低操作人员劳动强度。

在电气配置方面，QDQ型起重机配套CKD型或CD1型电动葫芦控制箱，主电源采用安全滑触线或电缆卷筒供电。建议在控制回路中集成超载限制器、行程限位开关和紧急停止按钮三重安全保护。
