塔式布料机技术参数详解：布料半径与回转角度及液压系统选型对照

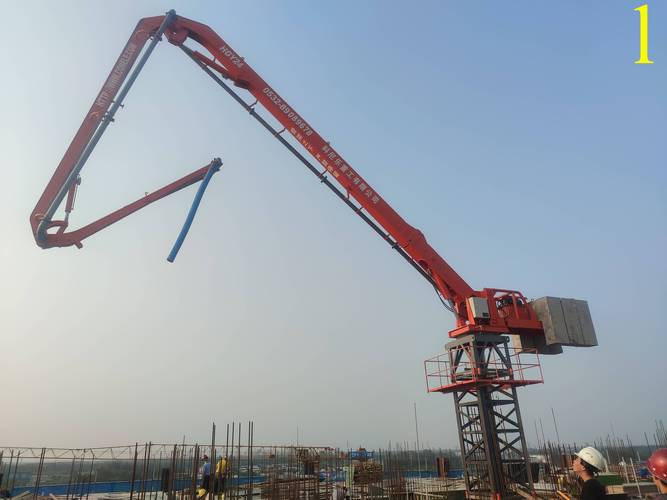

塔式布料机（Tower Concrete Placing Boom）是一种附着于塔式起重机或独立塔架上的混凝土布料设备，可将混凝土输送管延伸至高层建筑浇筑面，实现混凝土的高效精准布料。塔式布料机由回转基座、臂架系统、输送管路、液压系统和电控系统组成，广泛应用于高层住宅、商业综合体、桥梁墩柱等混凝土浇筑工程。按安装方式分为塔吊附着式和独立塔架式两种类型，型号以布料半径为主要参数。

一、概述

塔式布料机是高层建筑施工中混凝土布料的核心设备，通过将布料臂架安装在塔式起重机标准节或独立塔架上，利用液压驱动臂架回转和俯仰，将混凝土输送管延伸至模板或钢筋笼上方，实现混凝土的定点定量浇筑。其工作原理为：混凝土泵车或固定泵将混凝土泵送至布料机底部接口，经垂直输送管上塔，再通过回转接头和水平臂架管送达浇筑点。

根据GB/T 26409-2011《流动式混凝土布料机》标准，塔式布料机按布料半径分为13m、15m、17m、19m、21m、24m、28m、32m等规格，回转角度均为360°，覆盖高层建筑标准层和超高层核心筒的浇筑需求。

二、HGY系列塔式布料机主要型号参数

HGY系列是塔式布料机的主流型号系列，按布料半径从13m至28m覆盖中小型至中大型高层建筑工程。以下为各型号的主要技术参数对照表：

HGY系列塔式布料机主要型号参数

HGY系列布料机采用液压驱动回转和臂架折叠，整机重量随布料半径增大而增加。HG13至HGY19型适用于18层以下住宅楼施工，HGY21和HGY24型适用于25~35层高层住宅，HGY28型适用于40层以上超高层建筑的核心筒施工。

三、塔吊附着式布料机参数

塔吊附着式布料机通过标准连接架固定在塔式起重机塔身标准节上，利用塔吊的上回转能力配合布料臂自身回转，覆盖更大的施工区域。以下为常见型号参数：

塔吊附着式布料机型号参数

塔吊附着式布料机根据塔吊的承载能力和塔身截面尺寸进行匹配选型。HG25T及以下型号适配QTZ80以下塔吊，HG28T和HG32T需配QTZ125以上大型塔吊。安装时需校核塔吊剩余起重力矩和塔身抗弯能力，确保安全使用。

四、性能参数与工作范围

塔式布料机的性能参数直接影响混凝土浇筑效率和施工质量。以下是核心性能指标的综合对照：

塔式布料机性能参数

布料机的理论输送量与配套混凝土泵的排量直接相关。通常塔式布料机配合柴油泵或电泵使用，通过无线遥控或线控方式操作臂架回转和俯仰，实现浇筑点的精确定位。液压系统采用齿轮泵或柱塞泵驱动，系统压力25~30MPa，提供足够的臂架举升和回转动力。

五、选型建议

塔式布料机的选型需综合考虑建筑高度、标准层面积、结构形式和施工进度要求等因素。布料半径应覆盖建筑最远浇筑点并留有一定余量；塔吊附着式布料机需校核塔吊的剩余承载力和抗倾覆能力；独立塔架式布料机适用于没有塔吊或塔吊无法覆盖的施工区域。

河南克鲁德重工生产的塔式布料机覆盖HGY13至HGY28全系列型号，布料半径13m至28m，整机采用高强度结构钢焊接臂架、进口液压元件和PLC电控系统，具有布料精度高、回转平稳、操作便捷的特点，可根据施工现场量身定制连接架和管路的非标方案，广泛参与国内高层住宅和市政基础设施项目建设。

塔式布料机安装前必须编制专项施工方案并经过专家论证。使用中应定期检查臂架焊缝、液压管路密封和回转支撑螺栓预紧力，确保设备在连续高强度施工中的安全可靠运行。
