旋转小车桥式起重机技术参数与各吨位起重量回转范围选型对照

旋转小车桥式起重机是一种在普通桥式起重机基础上加装回转机构的特种起重设备，其小车可带动吊物实现360°或有限角度回转，广泛应用于水电站机组安装、核电站设备检修、冶金车间钢包运输等对吊物方向有精确控制需求的场合。该机型兼具桥式起重机的大跨度覆盖能力和回转定位功能，是重型工业精密吊装的核心装备。

一、旋转小车桥式起重机概述

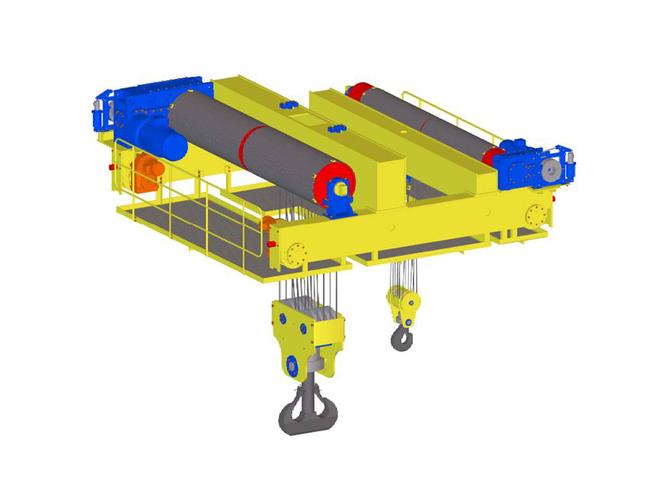

旋转小车桥式起重机（又称回转小车桥式起重机）的典型结构为：大车沿厂房轨道纵向运行，小车沿主梁横向运行，小车下方设回转机构使吊具可相对小车本体旋转。回转机构通常由回转支承、回转减速机和驱动电机组成，可实现连续360°全回转或设定角度范围内的有限回转。该机型的关键优势在于无需转动整台起重机即可调整吊物方向，大幅提升狭小空间内的作业灵活性。

旋转小车桥式起重机按用途可分为通用型和专用型两大类。通用型适用于各类工业厂房中的精密装配与维修作业；专用型则针对特定工况设计，如水电厂转子吊装用旋转小车起重机、核电站环轨旋转小车起重机、冶金钢包旋转小车起重机等。其设计依据遵循GB/T 3811-2008《起重机设计规范》及GB/T 14405-2011《通用桥式起重机》标准。

二、起重量与跨度参数

旋转小车桥式起重机的起重量覆盖范围较广，从轻载型到重型均可实现回转功能。起重量参数按GB/T 14405标准系列选取，跨度的标准系列与普通桥式起重机一致，但受回转机构安装空间及小车结构强度影响，部分超大吨位机型会对跨度有一定限制。标准起重量与跨度的匹配关系如下表所示。

标准起重量与跨度匹配表

三、回转机构技术参数

回转机构是旋转小车桥式起重机的核心部件，其性能直接决定吊物的定向精度和工作效率。回转机构通常采用回转支承（转盘轴承）配合齿轮传动，由变频电机驱动实现无级调速。回转机构的关键参数包括回转速度、回转力矩及回转角度范围。

回转机构主要技术参数

四、起升与运行机构参数

旋转小车桥式起重机的起升机构与小车的横移机构、大车的纵行机构参数与普通桥式起重机基本一致，但需考虑回转机构带来的附加载荷。起升机构通常采用双速或变频调速方案，以保证在吊物回转时的平稳性。主要机构的参数范围如下表所示。

起升与运行机构参数范围

五、工作级别与选型建议

旋转小车桥式起重机的工作级别依据GB/T 3811-2008按使用等级和载荷状态分为A5~A7，其中A6为一般工业用途最常用的级别。选型时应综合考虑以下因素：起吊物最大重量及外形尺寸、回转角度需求（常规360°或有限角度）、厂房跨度及轨面标高、工作繁忙程度（每日使用小时数）。对于频繁进行回转操作且需要精确定位的工况，建议选用变频调速方案并配备角度编码器。

旋转小车桥式起重机以其独特的回转功能，在水电站、核电站、大型冶金及重型机械制造等领域具有不可替代的地位。相比普通桥式起重机，该机型可减少二次吊装和人工辅助定向环节，显著提升作业效率和安全性。实际选型时，建议结合厂房尺寸、吊物工况及使用频率，参照GB/T 14405-2011和GB/T 3811-2008标准综合确定各机构参数。
