PJ型平衡吊是一种利用杠杆平衡原理设计的轻型起重设备，广泛用于机械制造、汽车装配、模具加工等行业的零部件短距离吊运与工位装配。PJ系列是平衡吊的通用标准型号系列，依据GB/T 3811《起重机设计规范》及相关行业标准设计，涵盖50kg至500kg多种规格，按结构形式分为固定式和移动式两种。
一、PJ型平衡吊概述

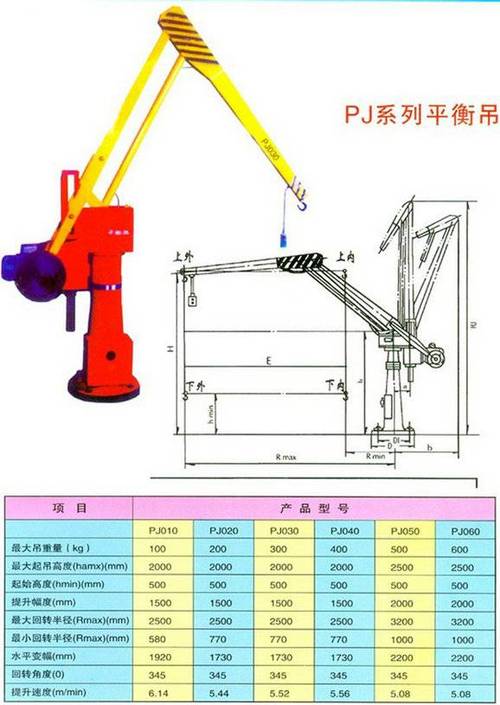

PJ型平衡吊采用平行四边形连杆机构与弹簧或气缸平衡系统，使被吊工件在垂直平面内处于重力平衡状态。操作者只需施加很小的力即可上下移动工件，实现无重力操作体验。其主要由立柱、横臂、平衡机构、吊钩及行走机构（移动式）组成。
PJ型平衡吊的核心优势在于操作轻便、定位精准、工作效率高。与传统电动葫芦相比，平衡吊无需电力驱动即可在垂直方向自由移动，特别适合频繁装卸的装配工位。根据GB/T 3811对工作级别的划分，PJ型平衡吊通常适用于A2~A3工作级别。
二、PJ型平衡吊标准型号与额定参数
PJ型固定式平衡吊主要技术参数
| 参数项目 | PJ050型 | PJ100型 | PJ200型 | PJ300型 | PJ500型 |
|---|---|---|---|---|---|
| 额定起重量（kg） | 50 | 100 | 200 | 300 | 500 |
| 最大起升高度（mm） | 2000 | 2000 | 1800 | 1800 | 1500 |
| 水平回转角度 (°) | 360 | 360 | 360 | 360 | 360 |
| 横臂长度（mm） | 1500 | 1500 | 1800 | 1800 | 2000 |
| 额定载荷下变形量（mm） | ≤3 | ≤4 | ≤5 | ≤6 | ≤8 |
| 操作力（N） | ≤30 | ≤40 | ≤50 | ≤60 | ≤80 |
| 立柱高度（mm） | 2500 | 2500 | 2800 | 2800 | 3000 |
| 整机重量（kg） | 120 | 160 | 220 | 280 | 380 |
三、平衡机构与工作原理
3.1 弹簧平衡式
弹簧平衡式PJ型平衡吊采用螺旋拉伸弹簧或碟形弹簧作为平衡元件。通过调节弹簧的预紧力，使其产生的拉力矩与工件重力矩达到平衡。适用于50~200kg的中小载荷工况，结构简单、维护方便。弹簧材质通常选用60Si2Mn弹簧钢，经淬火回火处理，疲劳寿命不低于10万次。
3.2 气缸平衡式
气缸平衡式PJ型平衡吊以压缩空气为动力源，通过气缸活塞产生平衡力。适用于200~500kg的较大载荷工况，平衡精度更高，调节范围更广。工作气压通常为0.4~0.6MPa，需配备压缩空气管路。
四、主要结构参数与配合尺寸
PJ型平衡吊结构尺寸参数
| 参数项目 | PJ050型 | PJ100型 | PJ200型 | PJ300型 | PJ500型 |
|---|---|---|---|---|---|
| 底座安装孔径（mm） | 14 | 14 | 18 | 18 | 22 |
| 底座安装孔距（mm） | 200×200 | 200×200 | 250×250 | 250×250 | 300×300 |
| 横臂截面（mm） | 60×40×3 | 60×40×4 | 80×50×4 | 80×50×5 | 100×60×5 |
| 立柱截面（mm） | Φ89×4 | Φ89×4 | Φ108×5 | Φ108×5 | Φ133×6 |
| 吊钩开口（mm） | 30 | 35 | 40 | 45 | 50 |
| 回转轴承型号 | 轻系列 | 轻系列 | 中系列 | 中系列 | 重系列 |
五、移动式PJ型平衡吊参数
移动式PJ型平衡吊在固定式基础上增加了底座行走机构，可沿地面轨道或自由移动，适用于需要在多个工位之间快速切换的作业场景。行走机构分为手动推拉式和电动驱动式两种。
移动式PJ型平衡吊主要差异参数
| 参数项目 | PJ050Y型 | PJ100Y型 | PJ200Y型 | PJ300Y型 | PJ500Y型 |
|---|---|---|---|---|---|
| 额定起重量（kg） | 50 | 100 | 200 | 300 | 500 |
| 行走方式 | 手动/电动 | 手动/电动 | 手动/电动 | 电动 | 电动 |
| 行走速度（m/min） | 15（电动） | 15（电动） | 12（电动） | 10 | 8 |
| 轨道中心距（mm） | 600 | 600 | 750 | 750 | 900 |
| 配重箱重量（kg） | 150 | 200 | 300 | 400 | 550 |
六、选型建议与应用场景
6.1 选型要点
选择PJ型平衡吊时应根据实际工件重量、起升高度、工作频率和作业空间确定型号。50~100kg可选PJ050或PJ100型；200~300kg选PJ200或PJ300型；500kg选PJ500型。工作频率高时建议选用气缸平衡式。
6.2 典型应用
PJ型平衡吊在机械加工车间用于机床上下料，在汽车总装线用于发动机、变速箱等大件的工位装配，在模具车间用于模具搬运和修配。
6.3 安全注意事项
河南克鲁德重工有限公司生产的PJ系列平衡吊严格按GB/T 3811和JB/T 8905标准制造，可协助客户完成选型计算和安装调试。
七、日常维护与保养
PJ型平衡吊的日常维护主要包括：每月检查各紧固螺栓是否松动，每季度检查弹簧或气缸的平衡性能是否下降，每半年检查回转轴承的润滑状态，每年进行一次全面安全检测。
❓ 常见问题
问：PJ型平衡吊与电动葫芦相比有什么优势？
答：PJ型平衡吊利用弹簧或气缸平衡机构实现工件在垂直方向的无动力平衡，操作轻便、定位精准，特别适合频繁装卸的装配工位；而电动葫芦需要电力驱动，更适合大吨位连续吊运。平衡吊的操作力仅为30~80N，远低于电动葫芦的手拉链操作力。
问：PJ型平衡吊的平衡机构如何调节？
答：弹簧平衡式通过调节弹簧预紧力旋钮改变平衡力大小，气缸平衡式通过调节进气压力实现平衡。调节时应使工件在任意高度位置都能静止不动，操作力控制在标准范围内。建议在首次安装和更换工件重量时重新校准。
问：PJ型平衡吊的工作级别是多少？
答：根据GB/T 3811《起重机设计规范》，PJ型平衡吊通常适用于A2~A3工作级别，即轻级和中轻级使用工况，适合每天工作2~8小时、载荷率较低的装配和维修作业。若工作频率较高，建议选用气缸平衡式以减少机械疲劳。
