卷扬式启闭机是水利水电工程中用于控制各类闸门启闭的核心设备，通过电动机驱动卷筒收放钢丝绳来实现闸门的升降操作。QP系列（普通型）与QPG系列（高扬程型）是应用最广泛的两种标准系列，其设计制造严格遵循NB/T 10500-2021《QP型卷扬式启闭机系列参数》和NB/T 35018-2022《QPG型高扬程卷扬式启闭机系列参数》等国家和行业标准。本文系统梳理QP/QPG系列的技术参数体系，为水利工程选型提供参考依据。
一、QP/QPG系列概述
卷扬式启闭机按结构型式可分为固定卷扬式和移动式两大类。固定卷扬式启闭机安装在工作位置固定不动，适用于大吨位、高扬程工况；移动式启闭机则可在轨道上行走，实现一机多门操作。QP系列为普通卷扬式启闭机，启门力范围覆盖40kN至10000kN（单吊点）或2×40kN至2×16000kN（双吊点），扬程标准范围为8m至60m。
QPG系列为高扬程卷扬式启闭机，是在QP系列基础上针对高扬程需求发展的派生系列，扬程范围扩展至30m至200m，适用于深孔闸门、高水头电站等特殊工况。两系列均采用圆柱齿轮减速器传动，配备制动器、离心调速器、载荷限制器、高度限位器等安全装置。
二、QP系列启门力与扬程匹配参数
QP系列卷扬式启闭机的启门力（额定起重量）和扬程（起升高度）是选型时最核心的两个参数，两者需根据闸门的自重、水压力及启闭水头差综合确定。下表列出QP系列单吊点各规格的启门力与扬程匹配关系。
QP系列单吊点卷扬式启闭机主要参数表
| 启门力（kN） | 扬程范围（m） | 钢丝绳直径（mm） | 卷筒直径（mm） | 减速器速比 |
|---|---|---|---|---|
| 40 | 8~16 | 12~14 | 300 | 31.5~40 |
| 63 | 8~20 | 14~16 | 350 | 31.5~40 |
| 100 | 8~25 | 16~18 | 400 | 40~50 |
| 160 | 8~28 | 18~20 | 450 | 40~50 |
| 250 | 10~32 | 20~22 | 500 | 50~63 |
| 400 | 12~36 | 22~24 | 560 | 50~63 |
| 630 | 12~40 | 24~26 | 630 | 63~80 |
| 800 | 14~45 | 26~28 | 710 | 63~80 |
| 1000 | 14~50 | 28~30 | 800 | 71~90 |
| 1600 | 16~55 | 32~34 | 900 | 80~100 |
| 2500 | 18~60 | 36~38 | 1000 | 90~112 |
| 5000 | 20~60 | 42~45 | 1250 | 100~125 |
| 10000 | 22~60 | 52~56 | 1600 | 112~140 |
三、双吊点启闭机参数
对于跨度较大的闸门，常采用双吊点型式以保持闸门受力均匀，两个吊点的启门力之和即为整机额定启门力。双吊点机型采用双卷筒同步驱动，通过机械或电气同步方式保证两吊点升降一致。下表列出双吊点QP系列的主要规格参数。
QP系列双吊点卷扬式启闭机主要参数表
| 整机启门力（kN） | 单点启门力（kN） | 扬程范围（m） | 吊点距（m） | 电动机功率（kW） |
|---|---|---|---|---|
| 2×80 | 80 | 8~16 | 1.5~3.0 | 2×7.5~15 |
| 2×160 | 160 | 8~20 | 1.5~4.0 | 2×15~22 |
| 2×250 | 250 | 10~25 | 2.0~5.0 | 2×22~37 |
| 2×400 | 400 | 12~30 | 2.5~6.0 | 2×30~45 |
| 2×630 | 630 | 12~35 | 2.5~7.0 | 2×45~75 |
| 2×800 | 800 | 14~40 | 3.0~8.0 | 2×55~90 |
| 2×1000 | 1000 | 14~45 | 3.0~9.0 | 2×75~110 |
| 2×1600 | 1600 | 16~50 | 3.5~10.0 | 2×90~132 |
| 2×2500 | 2500 | 18~55 | 4.0~12.0 | 2×132~185 |
| 2×5000 | 5000 | 20~60 | 4.5~14.0 | 2×200~280 |
| 2×8000 | 8000 | 22~60 | 5.0~16.0 | 2×280~355 |
| 2×16000 | 16000 | 24~60 | 5.0~18.0 | 2×400~500 |
四、QPG高扬程卷扬式启闭机参数
QPG系列高扬程卷扬式启闭机针对深孔泄洪闸门、尾水闸门、事故闸门等需要大扬程的工况设计，扬程可达30m至200m。与QP系列相比，QPG系列在卷筒容绳量、钢丝绳规格和制动系统方面进行了加强设计，同时配备离心调速器实现快速闭门功能（事故工况下闸门自重下落速度可控）。
QPG系列高扬程卷扬式启闭机主要参数表
| 启门力（kN） | 扬程范围（m） | 钢丝绳直径（mm） | 卷筒容绳量（m） | 启门速度（m/min） | 闭门速度（m/min） |
|---|---|---|---|---|---|
| 100 | 30~60 | 16~18 | 90~180 | 1.5~3.0 | ≤5.0 |
| 250 | 30~80 | 20~22 | 90~240 | 1.5~3.0 | ≤5.0 |
| 400 | 30~100 | 22~24 | 90~300 | 1.5~2.5 | ≤5.0 |
| 630 | 30~120 | 24~26 | 90~360 | 1.5~2.5 | ≤5.0 |
| 800 | 40~140 | 26~28 | 120~420 | 1.0~2.0 | ≤4.0 |
| 1000 | 40~160 | 28~30 | 120~480 | 1.0~2.0 | ≤4.0 |
| 1600 | 40~180 | 32~34 | 120~540 | 1.0~2.0 | ≤4.0 |
| 2500 | 50~200 | 36~38 | 150~600 | 0.8~1.5 | ≤3.0 |
| 5000 | 50~200 | 42~45 | 150~600 | 0.8~1.5 | ≤3.0 |
五、运行速度与工作级别
卷扬式启闭机的启闭速度直接影响水利工程的运行效率。QP系列标准启门速度为1.5~3.0m/min，闭门速度为1.5~2.5m/min（正常工作状态）。QPG系列由于扬程更高、载荷更大，启门速度通常为1.0~2.5m/min，但快速闭门时（事故工况）可通过离心调速器将速度控制在5m/min以内，确保闸门接近底槛时速度降至5m/min以下以避免碰撞损坏。
QP/QPG系列运行参数与工作级别对照表
| 参数项目 | QP系列（普通型） | QPG系列（高扬程型） |
|---|---|---|
| 启门速度 | 1.5~3.0 m/min | 1.0~2.5 m/min |
| 正常闭门速度 | 1.5~2.5 m/min | 1.5~2.0 m/min |
| 快速闭门速度（事故） | ≤5 m/min | ≤5 m/min（近底槛） |
| 行走机构运行速度 | 10~20 m/min | 10~20 m/min |
| 工作级别 | 轻级Q1-轻级Q3 | 中级Q2-中级Q4 |
| 设计使用年限 | 30~50年 | 30~50年 |
| 工作环境温度 | -20℃~+40℃ | -20℃~+40℃ |
卷扬式启闭机的工作级别根据使用频繁程度分为轻级、中级和重级。QP系列常规机型按轻级（Q1~Q3级）设计，适用于年运行时间较少的泄洪闸门；频繁操作的供水闸门或电站机组快速闸门宜选用中级（Q2~Q4级）或重级设计。QPG系列因多用于关键性事故闸门或高水头电站，通常按中级以上设计。
六、结构特点与选型建议

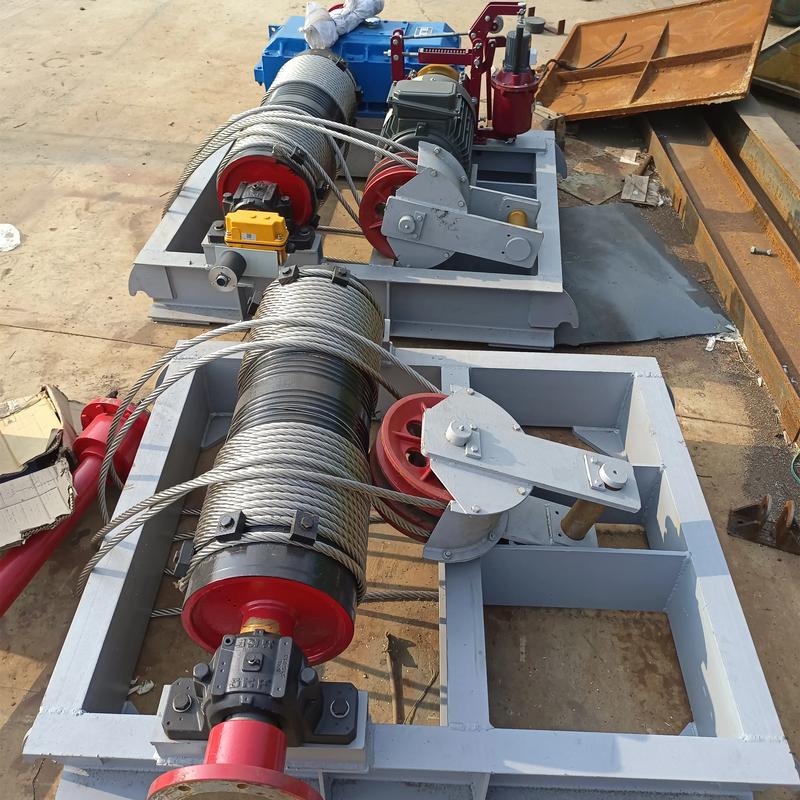

QP/QPG系列卷扬式启闭机由电动机、联轴器、制动器、圆柱齿轮减速器、卷筒装置、钢丝绳滑轮组、载荷限制器、高度限位器和电气控制系统等部件组成。固定卷扬式启闭机采用机架安装于闸门启闭排架平台上；移动式启闭机则增设大车行走机构，可在轨道上沿闸门排列方向移动，实现一机多门操作。
选型时需重点关注以下几个参数匹配：启门力应不小于闸门最大启闭力（含静水压力、动水压力及摩阻力）的1.1倍安全系数；扬程应满足闸门从全关到全开的升降高度加上钢丝绳在卷筒上的安全圈数（不少于3圈）对应的收放量；双吊点机型的两吊点距应根据闸门宽度确定，通常为闸门宽度的70%~90%。
河南克鲁德重工可根据水利工程实际工况定制QP/QPG系列卷扬式启闭机，支持非标启门力、特殊扬程和双吊点同步控制方案，产品已应用于多个国内水利枢纽工程。
总的来说，QP系列卷扬式启闭机适用于常规水利闸门启闭需求，QPG系列则针对高扬程、深孔闸门等特殊工况。两系列均采用成熟可靠的圆柱齿轮减速器传动方案，辅以完善的制动和保护装置，能够满足水利水电工程对启闭设备的安全性、可靠性和耐久性要求。工程选型时，建议根据闸门型式、操作频繁程度和水工建筑物特点综合确定具体型号规格。
