电动单梁悬挂起重机结构特点与工作原理详解

电动单梁悬挂起重机是一种广泛应用于工业厂房、仓库和物流中心的轻小型起重设备。其独特之处在于整机悬挂在厂房屋架或轨道梁上，无需地面轨道，最大限度节省了地面空间。本文从结构组成、核心部件功能及工作原理三个维度，对电动单梁悬挂起重机进行系统的技术解。也可参考中国起重机标准号索引大全：GB/JB/T相关内容。析。

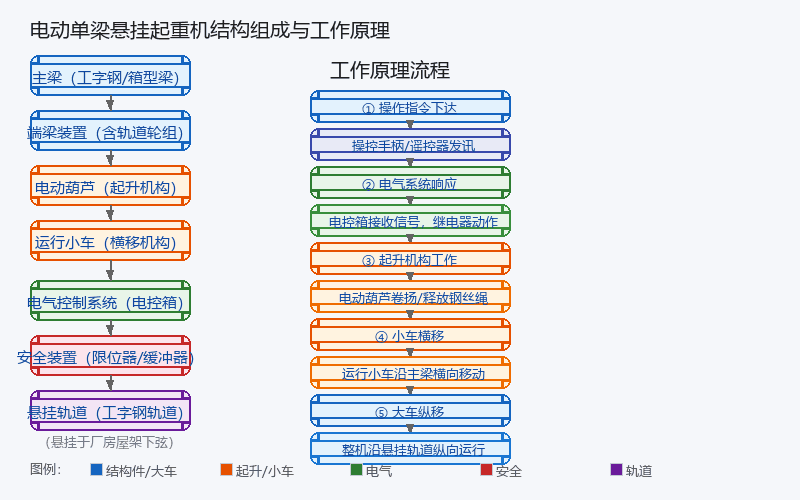

一、结构组成与各部件功能

电动单梁悬挂起重机的主要结构可分为以下几个核心部分：主梁系统、端梁装置、电动葫芦、运行小车、电气控制系统以及悬挂轨道系统。各部件协调配合，共同完成起重机的起升、横移和纵移动作。

1. 主梁系统

主梁是电动单梁悬挂起重机的主要承载构件，通常采用热轧工字钢或箱型截面梁结构。主梁上翼缘用于安装运行小车轨道，下翼缘则作为电动葫芦的悬挂基座。对于起重量较大的机型，主梁可增设加强筋板以提高抗弯刚度。河南鸿升起重机有限公司的产品体系中，主梁材质通常选用Q235B或Q355B碳素结构钢，主梁挠度控制在跨度的1/500以内，确保运行平稳性。

2. 端梁装置

端梁装置安装在主梁两端，是连接主梁与悬挂轨道的过渡部件。端梁内部装有轨道行走轮组，通常为四个或八个车轮的布置方案。行走轮采用铸钢或球墨铸铁材质，轮缘设计为双轮缘结构，以防止运行过程中脱轨。端梁两侧安装有导向轮或水平轮，进一步保证起重机在轨道上的稳定运行。

3. 电动葫芦

电动葫芦是起重机的起升机构核心部件，通常为钢丝绳电动葫芦或环链电动葫芦。起升机构包含起升电动机、减速器、卷筒或链轮、钢丝绳或链条以及吊钩组件。葫芦的起升速度一般控制在4~8m/min，以适应精确吊装的需要。运行小车则安装在主梁上翼缘的轨道上，通过横移电机驱动，实现吊钩沿主梁方向的横向移动。

4. 悬挂轨道系统

悬挂轨道采用工字钢制成，通过连接件固定在厂房屋架下弦或专用轨道梁上。轨道型号根据起重量和跨度选定，常用规格为I20a至I45a。轨道的安装精度直接影响起重机的运行质量，要求轨道直线度误差不超过2mm/m，轨道接头高低差不超过1mm。

二、工作原理与动作分解

电动单梁悬挂起重机通过三个方向的运动实现空间内的物料搬运：起升运动（垂直方向）、小车横移（横向）和大车纵移（纵向）。

1. 起升机构工作原理

起升电机通过联轴器驱动减速器，减速器输出轴带动卷筒旋转，卷筒缠绕钢丝绳实现吊钩升降。当电机正转时钢丝绳收紧，吊钩上升；电机反转时钢丝绳释放，吊钩下降。起升机构装有电磁制动器，断电时自动抱闸，确保重物在空中可靠悬停。起升高度限位器在吊钩升至上限位时自动切断起升电路，防止冲顶事故。

2. 小车横移原理

运行小车由横移电机驱动，电机经减速后带动主动车轮沿主梁上翼缘轨道滚动。车轮材料通常为铸钢，轮面经热处理提高耐磨性。横移速度一般控制在20m/min左右，可根据工况需求采用变频调速方案，实现启停平稳、定位精确。

3. 大车纵移原理

整机的纵向移动由安装在端梁上的驱动装置完成。通常采用”一驱一”或”一驱二”的驱动方案，即一个电机驱动一个或两个行走轮。大车运行速度通常为20~30m/min。电气控制系统通过手柄按钮或无线遥控器发出指令，控制接触器或变频器通断，实现大车的前进、后退和停止。

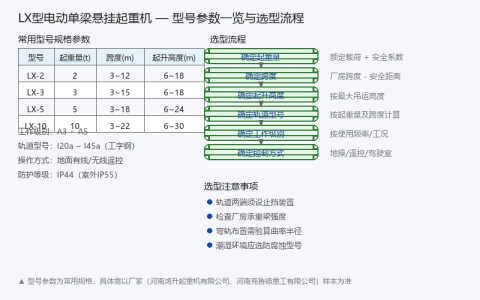

三、关键设计参数与技术要求

四、技术特点与优势

电动单梁悬挂起重机相比传统桥式起重机具有以下显著技术优势：

• 空间利用率高：悬挂于屋架下弦，地面无轨道障碍物，方便叉车等地面运输工具通行。
• 土建成本低：无需修建钢筋混凝土吊车梁和轨道基础，直接利用现有厂房承重结构。
• 安装周期短：采用模块化设计，现场安装一般仅需3~7天即可完成调试。
• 自重轻巧：整机结构紧凑，梁体自重轻，对厂房承重要求相对较低。
• 运行灵活：通过合理的轨道布置，可实现多跨、弯轨等复杂工况下的物料输送。

河南克鲁德重工有限公司在电动单梁悬挂起重机领域拥有多项技术专利，其产品在起升机构平稳性、电气控制可靠性方面均达到行业领先水平。用户可根据具体工况，向厂家索取详细的技术方案和受力计算报告。

五、安全保护装置

电动单梁悬挂起重机配备多重安全保护装置，确保设备运行安全：

• 起升高度限位器：限制吊钩最大起升位置，防止冲顶。
• 运行行程限位器：限制大车和小车的极限运行位置。
• 超载限制器：当起吊重量超过额定载荷110%时报警并切断起升电路。
• 紧急停止按钮：在紧急情况下立即切断整机电源。
• 缓冲器：在轨道两端设置橡胶或聚氨酯缓冲器，吸收运行冲击能量。
• 防风锚定装置：室外使用的起重机需配备防风锚定或夹轨器。

综合而言，电动单梁悬挂起重机凭借其结构紧凑、安装便捷、经济高效的特点，在轻工业厂房、机械加工车间、仓储物流中心等领域具有广泛的应用前景。合理选择设备参数并严格按规范安装维护，是确保设备长期稳定运行的关键。
