成都钢结构厂房起重机轨道基础设计

在成都钢结构厂房建设中，起重机（行车）是生产搬运的核心设备，而轨道基础则是起重机赖以平稳、安全运行的”生命线”。一条设计合理、施工到位的轨道基础，不仅能大幅提升吊装作业效率，更能将设备故障率和安全风险降至最低。反之，基础沉降、轨道偏移、扣件松动等问题，轻则导致起重机频繁维修，重则酿成安全事故。轨道基础的质量，直接决定了钢结构厂房的生产力水平。

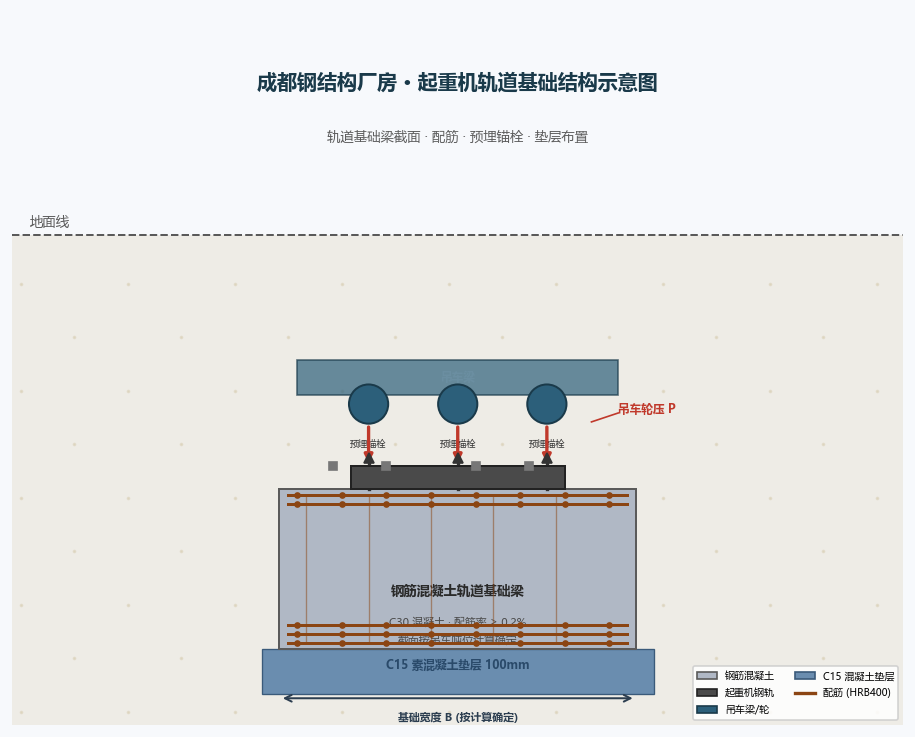

图：成都钢结构厂房起重机轨道基础结构示意图

成都地处四川盆地西部，地质条件以砂卵石层、黏土层及局部软弱夹层为主，区域抗震设防烈度为7度。在这样复杂的地质与地震条件下，轨道基础的设计必须因地制宜：既要满足起重机额定荷载下的承载力要求，又要兼顾抗沉降、抗倾覆以及耐久性需求。

二、核心方案

根据厂房规模、吊车吨位、地质条件和施工工期等要素，钢结构厂房起重机轨道基础有以下几种主流方案。我们将其关键参数对比如下：

1. 钢筋混凝土条形基础

钢筋混凝土条形基础是成都地区最成熟的轨道基础方案。其做法是沿轨道方向开挖基槽，铺设碎石垫层或混凝土垫层后，绑扎钢筋骨架并浇筑混凝土形成连续的条形基础梁。轨道通过预埋螺栓或压板固定在基础梁顶面。该方案整体性好、刚度大，能有效抵抗起重机运行时的水平推力与垂直冲击荷载。对于吊车吨位在10t~50t、地质条件一般的厂房，条形基础是最经济可靠的选择。

2. 预制混凝土轨道梁基础

预制混凝土轨道梁基础采用工厂预制或现场预制的预应力混凝土梁作为轨道支承结构，梁体两端支承于独立柱基或条形基础上。该方案施工速度快、现场湿作业少，尤其适合工期紧、环保要求高的项目。但预制梁的接缝处容易产生不均匀沉降和轨道高差，需在接缝位置设置可调支座或二次灌浆找平。适用于吊车吨位≤20t的轻型厂房或可搬迁的临时厂房。

3. 钢轨-混凝土组合基础

钢轨-混凝土组合基础是将起重机钢轨直接嵌入或锚固于混凝土基座内，通过基座将荷载传递至地基。基座内部配置钢筋网片，钢轨底部设置弹性垫板以缓冲冲击。该方案轨道定位精度高、占用空间小，适用于施工场地受限或旧厂房改造项目。但其造价相对较高，且对混凝土基座的施工精度和养护质量要求严格，一般推荐用于10t~50t的中等吨位厂房。

方案选择原则

轨道基础方案的选择需要综合考虑地质条件、吊车吨位和使用工况三个核心因素。在成都地区砂卵石地基上，承载力好（地基承载力特征值≥180kPa），条形基础和组合基础均可采用；而在软弱黏土层或回填土地段（承载力≤120kPa），则必须对地基进行换填或桩基处理，此时条形基础需要通过加大底宽或设置钢筋混凝土地基梁来分散荷载。吊车吨位方面，≤20t的轻型吊车三种方案皆可；20t~50t的中等吨位优先选用条形基础或组合基础；≥50t的重型吊车则推荐采用配筋率更高、截面更大的钢筋混凝土条形基础，必要时设置沉降缝。此外，使用频繁度、起吊精度要求以及厂房抗震设防等级也应在方案比选时一并纳入考量。

施工质量控制要点

轨道基础施工质量直接关系到起重机运行的安全性和使用寿命。第一，地基处理是基础——基槽开挖后必须进行钎探或轻型动力触探检验持力层，发现软弱夹层应超挖换填并分层压实至设计要求。第二，钢筋工程是关键——轨道基础承受反复吊装荷载，梁顶面纵向钢筋和预埋锚栓的定位偏差不得超过±5mm，锚栓外露长度必须满足轨道扣件安装要求。第三，混凝土施工需精细化——建议采用C30及以上强度等级混凝土，浇筑后及时覆盖保湿养护不少于7天，养护期间严禁承受任何吊车荷载。第四，轨道安装与调校——钢轨铺设后需进行标高、直线度和轨距的精密测量，三条控制线的允许偏差分别为：标高±3mm、直线度±2mm/2m、轨距±3mm，确认合格后方可进行二次灌浆固定。最后，验收阶段应进行荷载试验，观测基础沉降和轨道变形情况，确保各项指标满足设计和规范要求。

三、配置参数

从上表可以看出，钢筋混凝土条形基础凭借优异的承载能力、出色的抗震性能和适中的造价，成为成都地区钢结构厂房起重机轨道基础的首选方案。对于5吨至100吨级别的中大型起重机，现浇钢筋混凝土条形轨道基础几乎是不二之选。

一张图胜过千言万语。下面是钢筋混凝土轨道基础的典型结构示意图，清晰展示了从地基到轨面的完整构造层次：

我们的设计团队在成都及西南地区深耕多年，累计完成超过200万平方米钢结构厂房的轨道基础设计，对本地地质条件和施工特点有着深刻的理解。每一个项目都严格按照以下核心设计原则执行：
