成都起重机轨道梁加固施工方案

成都作为西南地区工业与物流枢纽，起重设备长期处于高负荷运行状态。随着生产规模持续扩大，许多厂房的起重机轨道梁出现了不同程度的疲劳裂纹、混凝土剥落及钢轨偏移等问题。经专业机构检测评估，部分轨道梁的承载能力已下降15%~30%，若不及时加固处理，将严重威胁设备安全及人员生命财产安全。为此，我司根据场地实际情况，定制了以下轨道梁加固施工方案，助力企业安全生产、高效运行。

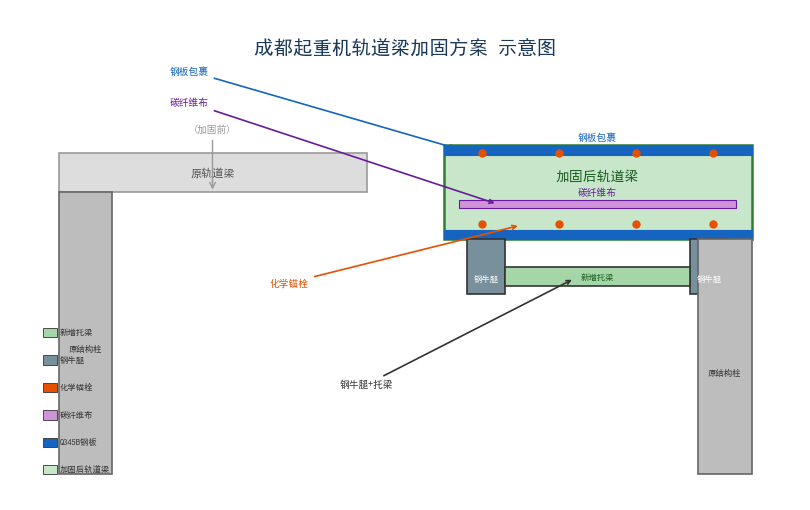

图：成都起重机轨道梁加固方案示意图

痛点直击：老旧轨道梁承载力不足 → 起重机运行抖动 → 吊装精度下降 → 安全隐患升级 → 停产风险加大

二、核心方案

核心目标：恢复并提升轨道梁承载能力，消除结构疲劳隐患，延长使用寿命10年以上

1. 加固前的检测评估方法

在制定加固方案前，必须对轨道梁进行全面检测评估，以准确掌握结构现状。检测工作主要包括以下几个方面：一是外观检测，重点检查轨道梁表面是否存在裂缝、蜂窝、麻面、露筋等混凝土缺陷，使用裂缝测宽仪测量裂缝宽度并记录分布位置；二是内部缺陷检测，采用地质雷达或超声波法探查混凝土内部是否存在空洞、不密实区及钢筋锈蚀情况；三是强度检测，通过回弹法或钻芯取样法测定混凝土实际抗压强度，判断是否满足原设计等级要求；四是轨道几何参数检测，测量轨道标高、直线度、轨距及轨道与梁中心的偏移量，评估轨道安装状态是否达标；五是荷载试验，在关键部位施加静载或动载，采集挠度、应变数据，与设计值对比确定承载力安全储备。检测完成后，出具正式的检测鉴定报告，作为方案选型和设计的依据。

2. 三种核心加固方案及适用场景对比

基于检测评估结果，我司针对不同损伤等级和工况条件，提供以下三种经工程实践验证的加固方案，企业可根据实际检测数据和预算灵活选择：

（1）粘贴钢板加固法——适用于中度至重度损伤场景（裂缝宽度＞0.3mm）。施工时先在轨道梁受拉区表面进行打磨、清理，然后用结构胶将Q345B钢板粘贴于梁底面和侧面，辅以化学锚栓加压固定，使钢板与原梁形成整体共同受力。该方案承载力提升可达40%以上，施工周期约12~15天，综合造价适中，在成都地区已有多个成功案例，特别适合对承载能力提升要求较高的重载起重机轨道梁。

（2）碳纤维布加固法——适用于轻度至中度损伤场景（裂缝宽度0.1~0.3mm）。采用高强度碳纤维布配合环氧树脂浸渍胶，沿受力方向或环绕粘贴于轨道梁表面，利用碳纤维的高抗拉强度（约为普通钢筋的10倍）来分担荷载、限制裂缝发展。该方案施工周期仅7~10天，综合造价较低，且碳纤维材料重量轻、耐腐蚀，不会增加梁体自重，特别适合净空受限或楼面荷载敏感的生产车间。但需注意，碳纤维加固对火灾和紫外线较敏感，室外或高温环境应做好防护处理。

（3）加大截面加固法（增设钢牛腿）——适用于支座区域承载力不足、端部裂缝密集的工况。通过在轨道梁支座处增设Q355B钢牛腿和新增托梁，扩大梁端支撑截面，改变传力路径，将部分荷载直接传递至柱或基础。该方案承载力提升30%~50%，施工周期10~14天，综合造价中等，安全性高、冗余度大，特别适合厂房改造中支座承载力不足或梁端锚固区严重开裂的情况。对于多种损伤并存的严重工况，还可采用钢板+碳纤维+钢牛腿的综合组合加固法，承载力提升可达55%以上，确保万无一失。

3. 施工流程：测→清→固→养→验

整个加固施工遵循”测→清→固→养→验”五步标准化流程，确保每一道工序质量可控：

第一步：测（测量放线与基面检测）——施工前进行二次精准测量，确定加固点位、放线定位，同时用钢筋探测仪查明梁内钢筋分布，避免钻孔时损伤主筋。检测基面含水率及表面强度，确保后续粘结材料具备良好的附着条件。

第二步：清（基面清理与缺陷修补）——对轨道梁表面进行打磨、凿毛，清除浮浆、油污及疏松混凝土；对裂缝进行灌浆封闭或开槽嵌补处理；对露筋区域进行除锈防锈处理，并用高强修补砂浆恢复截面。清理完成后用高压水枪冲洗并充分干燥。

第三步：固（加固材料施工与锚固）——根据选定的加固方案进行实施：粘钢法涂刷结构胶后粘贴钢板并拧紧化学锚栓；碳纤维法涂刷底胶、找平胶后粘贴碳纤维布，分层滚压排除气泡；加大截面法焊接钢牛腿并浇筑灌浆料。所有加固材料均需在适用期内完成施工，环境温度控制在5℃~35℃之间。

第四步：养（固化养护与防护处理）——加固施工完成后进行不少于72小时的静置固化养护，期间不得施加任何荷载或振动。养护完成后，对钢板进行防腐涂装（环氧富锌底漆+聚氨酯面漆），对碳纤维表面涂刷防火涂料或耐候面胶，钢牛腿焊接处进行探伤检测并涂刷防锈漆。

第五步：验（质量验收与荷载检验）——组织建设方、监理方及检测单位三方联合验收。验收内容包括：加固材料进场复验报告、隐蔽工程验收记录、粘结强度拉拔试验、焊缝无损检测报告以及加固后的荷载试验数据。荷载试验结果满足设计承载力要求后，方可投入正式使用。整个验收过程形成完整的质量追溯档案，为后续运维提供依据。
