起重机车轮四种踏面型式对比——圆柱形圆锥形无轮缘水平导向轮适用场景

一、四种踏面型式结构特点总对比

车轮是起重机运行机构的核心承载部件，车轮踏面型式直接决定了大车和小车的运行性能。根据导向方式和结构特征，起重机车轮分为四种主流型式：圆柱形踏面双轮缘、圆锥形踏面双轮缘、圆柱形踏面无轮缘和双轮缘加水平导向轮。四种型式的导向机理、承载能力和适用场景有本质差异，选型时须综合考虑起重机类型、跨度、运行速度和工作级别。

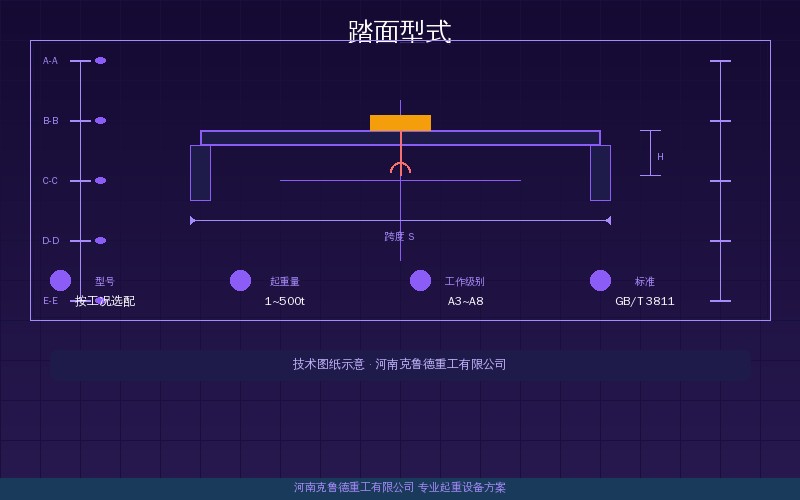

下面用一张对照表直观对比四种型式的核心差异。起重机车轮组规格与轮径轮宽轨道型号匹配速查表是通用桥式和门式起重机大车车轮的标准配置参考，圆柱形双轮缘导向可靠且承载大，在常规车间起重机中应用最广。

二、圆柱形双轮缘——通用首选方案

圆柱形踏面配合双轮缘结构是起重机车轮中最普及的型式。轮缘分布在车轮两侧，与轨道侧面接触起到导向和限位作用，防止车轮横向脱轨。踏面为圆柱面，与轨道顶面线接触或小面接触，承载能力大且制造简单。圆柱形双轮缘车轮适用于起重量5t到320t的通用桥式和门式起重机，工作级别覆盖A3到A7，是GB/T 3811-2008标准推荐的标准配置。

圆柱形双轮缘车轮的标准轮缘高度为20mm到30mm，视车轮直径而定。轮缘内侧与轨道侧面的理论间隙为5mm到10mm。当轨距偏差超过±5mm时，轮缘与轨道侧面接触压力增大，会产生明显的啃轨噪声和轮缘磨损。克鲁德技术团队在选型中要求圆柱形双轮缘车轮的轮缘厚度按车轮直径的5%到8%确定，配合P系列轻轨或QU系列起重轨使用效果最佳。

圆柱形双轮缘车轮的制造材质以铸钢ZG310-570或ZG340-640为主，踏面表层热处理硬度HB300到HB380。车轮直径系列从250mm到1000mm覆盖了5t到100t的常用起重机吨位。当起重机起重量超过100t时，车轮直径须加大到800mm以上，轮压控制在200kN到450kN范围之内，轨道选用QU80或QU100匹配使用。

三、圆锥形双轮缘——自动对中优势

圆锥形踏面双轮缘车轮的特殊之处在于踏面带有1:10到1:16的锥度。当车轮在轨道上滚动时，左右两个圆锥形车轮的滚动圆直径因轨顶接触位置不同而产生速度差，产生一个自动对中的纠正力矩，使车轮始终趋向于轨道中心线运行。这种自对中特性使圆锥形双轮缘车轮在大跨度桥式起重机中表现优异，显著降低了啃轨故障的发生率。

圆锥形双轮缘车轮在大跨度高速运行的起重机上优势突出。跨度大于25m的桥式起重机大车运行机构选用圆锥形车轮后，轨道侧面的磨耗量可降低约40%到60%，轮缘维修周期从半年延长到两年以上。锥度大小与起重机跨度正相关——跨度31.5m时推荐1:12锥度，跨度19.5m时1:16锥度即可满足对中需求。

圆锥形双轮缘车轮对轨距精度要求较高，轨距偏差须控制在±3mm以内才能充分发挥自动对中能力。安装时两侧车轮的锥面方向必须相反——左轮锥面小端朝左、右轮锥面小端朝右，形成对称布置。运行速度高于40m/min的起重机优选圆锥形踏面，低速运行的起重机用圆柱形踏面即可。

四、无轮缘与导向轮方案

圆柱形踏面无轮缘车轮彻底取消了轮缘结构，车轮踏面仅为圆柱面，靠独立的水平导向轮来约束横向位移和防止脱轨。无轮缘车轮的踏面摩擦阻力最小，车轮与轨道之间不会产生轮缘摩擦阻力，运行能耗比普通双轮缘车轮低约10%到15%。这种结构适用于起重量10t以下的轻小型起重机和对运行阻力敏感的精密装配系统。

双轮缘加水平导向轮的方案是导向精度最高的车轮型式。两个轮缘提供基本约束，水平导向轮在轨道侧面施加预紧力，将车轮的游动间隙从常规的5mm到10mm缩小到1mm以内。这种结构用于集装箱起重机、自动化轨道吊和无人化起重机等高精度定位场合，定位重复精度可达±2mm。水平导向轮配对使用，每个车轮两侧各装一个预紧弹簧加载的水平轮。

选择无轮缘或水平导向轮方案时需注意：无轮缘车轮必须配置可靠的防脱轨装置，水平导向轮的预紧力须按车轮承载的5%到10%设定。两种方案的成本比标准圆柱形双轮缘方案高约20%到40%，维修保养也更为复杂。在常规车间起重机选型中，圆柱形双轮缘或圆锥形双轮缘已能满足多数工况需求。

五、车轮型式与工况匹配

车轮踏面型式的最终选择需结合起重机类型、跨度、运行速度、工作级别和轨道类型综合判断。跨度小于22.5m且运行速度低于30m/min时优先选圆柱形双轮缘——结构简单且制造成本最低。跨度大于25m或运行速度高于40m/min时圆锥形双轮缘更合适。起重量50t以下的轻小型起重机可考虑无轮缘加水平导向轮方案。集装箱或自动化起重机直接选双轮缘加水平导向轮方案。

轨道匹配方面，圆柱形和圆锥形双轮缘车轮配P系列轻轨或QU系列起重轨使用。轨道安装验收时须严格控制轨距偏差和接头错位量，详见起重机轨道安装与验收标准——接头错位轨距偏差标高允许值速查的相关说明。车轮直径与轨道型号的配合可参考车轮组规格与轮径轮宽匹配标准。

克鲁德技术团队在车轮选型中按起重机工作级别确定车轮直径安全系数——A5级别取1.25，A6级别取1.5，A7及以上取1.75。车轮踏面硬度与轨道硬度差须控制在HB50到HB100之间，硬度过大会加速轨道磨损，硬度过小则车轮寿命缩短。车轮轮缘的磨损极限为原厚度的50%，超过极限必须更换，不得补焊修复。
