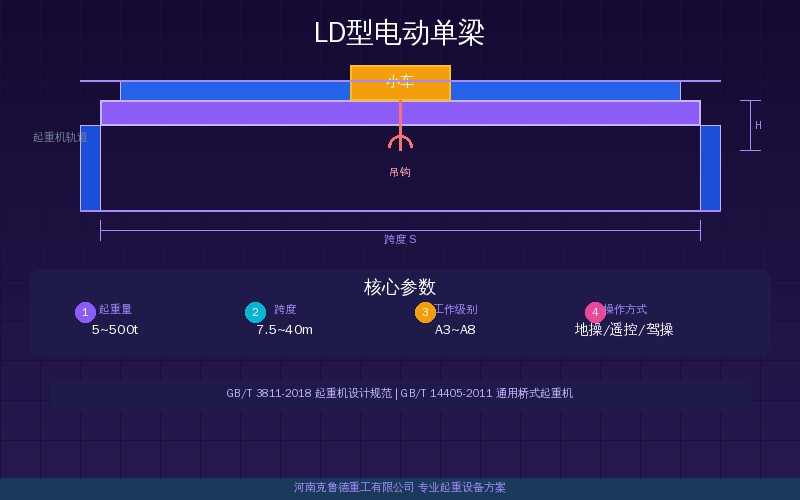

LD型电动单梁桥式起重机轮压参数速查

一、轮压参数速查说明

• 最大轮压：满载小车位于跨端极限位置时的轮压，用于吊车梁和轨道强度设计
• 最小轮压：空载小车位于跨中时的轮压，用于车轮疲劳校核和防打滑验算
• 标准依据：JB/T 1306-2014《电动单梁起重机》A5工作级别标准配置

LD型电动单梁桥式起重机的轮压与起重量、跨度、小车自重和大车自重四个因素直接相关。各厂家产品因葫芦型号和主梁截面差异，实际轮压可能存在±10%偏差，正式设计阶段需向供应商索取精确值。

说个实际案例——之前有个客户找了两个厂家报价同一规格的LD型电动单梁桥式起重机，轮压数据差了12%，一家用了偏大的安全系数，另一家按理论最小值计算。这就是为什么拿到精确轮压后还需确认计算依据和采用的安全标准。此前轮压取值偏小直接导致吊车梁截面不足，后期加固费用远超预期。

克鲁德技术团队建议在厂房设计前期确定起重机的具体型号和工作级别，让结构工程师获得准确轮压值。以下速查数据适用于方案阶段的初步计算，正式设计阶段需厂家提供书面确认文件。

二、5t规格轮压参数对照

5t LD型电动单梁桥式起重机在轻工厂房和仓库中使用最广泛。标准配置含电动葫芦自重约0.5t，起升速度8m/min，大车运行速度20m/min。

5t LD型电动单梁桥式起重机在10.5m跨度时最大轮压28~32kN，P38轻轨即可胜任。跨度22.5m时最大轮压38~45kN，需P43轨道。可参考我站关于厂房净空与起重机匹配选型的文章了解牛腿标高确定方法。

三、10t规格轮压参数对照

10t LD型电动单梁桥式起重机是中小吨位车间的主流配置，电动葫芦自重约0.8t，起升速度7m/min。以下数据适用于A5工作级别标准配置。

10t LD型电动单梁桥式起重机轮压显著高于5t规格。10.5m跨度已达45~52kN，22.5m时最大轮压60~72kN，必须选用P50轨道以确保安全裕度。操作安全的详细注意事项可参阅我站LD型电动单梁桥式起重机安全操作注意事项一文。

四、轨道型号与轮压匹配规则

轨道选型需同时考虑最大轮压和车轮宽度。40kN以下选P38或50×50mm方钢；40~60kN选P43或60×60mm方钢；60~100kN应选P50或70×70mm方钢。轨道型号偏小会导致轨道顶面出现早期压溃和波浪形磨损，大车运行不平稳的同时加速车轮磨损。

说个实际案例——之前有个客户选了P38轨道配10t起重机，一年后轨道顶面压出2mm深的凹槽，更换轨道加人工花了近两万。关键是停产改造那三天的工时损失，算下来比轨道钱还多。轨道选型看似小钱，选错了代价翻几倍。另外还要注意轨距偏差超出±5mm时大车会左右摇晃，加快车轮轮缘磨损的同时可能引起啃轨异响。定期用钢尺测量轨距是发现轨道变形最直接的方法，建议每季度至少检查一次轨道直线度和跨度偏差。

轨道安装偏差控制同样关键。GB/T 3811-2008要求同一跨内同截面两根轨道的标高差不超过±10mm，相邻柱距间高差不超过±5mm。LD型电动单梁桥式起重机的轨道接头采用鱼尾板连接，缝隙不大于4mm。方钢轨道铺设在吊车梁上时需焊接限位挡块或使用轨道压板固定，间距控制在500~800mm。

五、轮压对厂房结构的影响

LD型电动单梁桥式起重机的最大轮压直接作为吊车梁设计荷载。以10t规格22.5m跨度为例，最大轮压60~72kN传递至吊车梁后，跨中弯矩约需400~500kN·m，推荐采用H型钢HN500~600或焊接工字钢截面，腹板厚度不小于8mm。吊车梁截面确定后还需按A5工作级别校核疲劳强度，容许挠度为跨度的1/800。

厂房牛腿标高由起重机自身高度和安全余量决定。5t规格自身高度约1.8~2.2m，10t约2.0~2.5m，加上起升高度8~12m和500mm安全余量，即可初步确定轨道顶面标高。牛腿荷载按最大轮压的两倍含动载系数1.1~1.2计算。注意牛腿板厚度和加劲肋配置需满足局部承压要求，否则会出现牛腿板屈曲变形。

克鲁德重工在生产中要求每台LD型电动单梁桥式起重机出厂前附带精确轮压数据表供客户结构设计使用。据克鲁德重工实测，标准配置下5t/22.5m轮压为42kN与理论计算值偏差在±5%以内，验证了工程计算法的可靠性。建议厂房设计阶段在招标文件中明确要求供应商提供轮压计算书，作为结构设计的正式依据。对于已有厂房需要更换LD型电动单梁桥式起重机的用户，建议先实测现有轨道顶面标高和轨距，确认与新起重机的轮压和跨度匹配性后再下单。这样可以避免新设备到货后才发现轨道不适配的尴尬局面。
