说实话，很多刚入行的工程师拿到一套起重机图纸时最困惑的是不知道从哪张图看起。按行业规范，起重机设计图纸应遵循从上到下、从整体到局部的顺序阅读——先看总图了解整机结构，再看部件图了解各机构细节，最后查零件图确认具体尺寸和材料。

一、25吨级设计图纸分类与标准

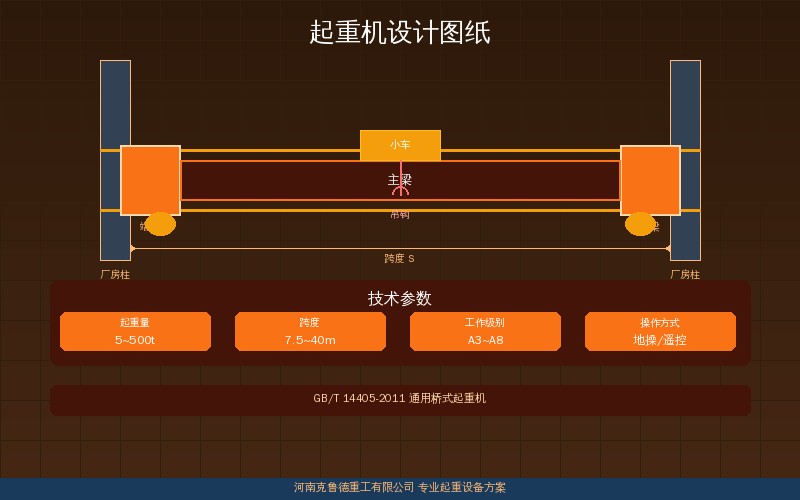

桥式起重机设计图纸按GB/T 14405-2011《通用桥式起重机》标准分为三个层级：第一层级为整机总图（包括主梁、端梁、小车架、走台等整体布置），第二层级为部件图（起升机构、小车运行机构、大车运行机构、电气系统），第三层级为零件图（车轮、卷筒、滑轮、吊钩等每个单独零件的加工图）。总图的绘图比例一般为1:20~1:50，零件图比例可达1:1~1:5。

GB/T 3811-2018起重机设计规范深度解读是设计图纸的总体依据。图纸的GB/T 3811-2008技术要求栏中必须注明设计依据标准（GB/T 3811、GB/T 14405）、工作级别（A3~A8）、起重量、跨度和起升高度等基本参数。每张图纸还应包含图号、材料标记、表面处理要求和重量信息。桥式起重机全套设计图纸的数量取决于结构复杂度——一台标准的20tQD型双梁桥式起重机，全套图纸约80~120张，其中8.8级标准件（螺栓、螺母、垫圈等）不单独出图，在明细表中注明即可。

二、主梁结构图识图要点

主梁是桥式起重机最关键的承载部件，主梁结构图也是设计图纸中信息量最大的一张图。主梁截面（1.2t级钢材用量）形式通常为箱型梁，用钢板焊接而成。结构图上需标出上盖板、下盖板、腹板的板厚和材质。以22.5m跨度10tQD型为例：上盖板厚12mm，下盖板厚10mm，腹板厚6mm，材质Q235B。图纸中还应标注主梁的预拱度（跨中上拱度应为跨度的1/1000），这是保证起重机在负载下主梁不出现下挠的关键参数。

主梁图的技术要求包括：焊缝等级（主梁角焊缝为一级焊缝，需100%超声波探伤）、焊接变形控制要求（旁弯不超过5mm）、以及主梁两端的高度差允许值（≤3mm）。起重机设计计算速查——主梁起升运行三大机构公式与参数对照提供了主梁强度和刚度的计算方法。识别主梁图时优先关注三个尺寸：跨度尺寸（影响整机与厂房的匹配）、40t端梁连接尺寸（影响安装时与端梁的螺栓对接）、以及轨道中心线位置（影响40t小车运行轨迹——6mm轨道偏差）。

三、30吨起升机构总装图的关键参数

起升机构总装图是起重机设计图纸中最复杂的部件图之一，包含电动机、联轴器、制动器、减速机、卷筒组和钢丝绳滑轮组的完整装配关系。总装图上应标注起升高度（从吊钩最高位到最低位的垂直距离）、起升速度（满载和空载两档）和钢丝绳绕绳倍率。以20t起升机构为例：卷筒直径约400~500mm，钢丝绳直径16~20mm，倍率为4绳或6绳，减速机速比约20~40。

总装图的识图顺序：沿动力传递路线——从电动机→联轴器→制动器→减速机→卷筒→钢丝绳→滑轮组→吊钩组逐一核对。重点关注制动器的安装位置和制动轮直径（与联轴器半体配合），减速机的输入输出轴中心距（决定安装底座的尺寸），以及卷筒挡绳板和压板的位置（直接影响钢丝绳排绳质量）。图纸中的配合尺寸标注（如H7/g6、H8/f7等公差配合代号）直接影响零件的可装配性，安装现场遇到装配困难时优先检查配合尺寸是否在公差范围内。

四、运行机构与电气系统图纸

大车运行机构图纸包含驱动装置（电动机+制动器+减速机+车轮组）和从动车轮组两部分。图中需注意车轮踏面直径（200~800mm不等，取决于起重量）、车轮材质（ZG340-640铸钢或65Mn锻钢）和车轮热处理要求（踏面淬火硬度≥300HB）。轨道型号在图中以剖面图形式标注，需与车轮踏面宽度匹配——P38轨道配200~250mm宽车轮，QU80轨道配350~400mm宽车轮。

电气系统图纸包括主回路原理图、控制回路原理图和接线图三类。原理图展示电气元件的逻辑关系（接触器、继电器、行程开关的互锁和保护逻辑），接线图展示实际布线路径。电气图纸的关键检查项包括：总电源进线容量（按整机总功率的1.25倍选取）、各电机保护断路器整定值（按电机额定电流的1.1~1.2倍设定）、以及安全回路（急停按钮+各机构限位开关+超载限制器）的串联连接方式。克鲁德技术团队在实践中发现，电气接线图与原理图不对应是最常见的图纸问题，收到新图纸后应先做原理图与接线图的逻辑核对。

五、零件图与材料清单的对应关系

零件图是制造环节的直接依据，每张零件图对应一个加工件（约80h加工工时）。零件图上应完整标注全部尺寸（包括2mm未注公差尺寸）、表面粗糙度（Ra值）、形位公差（平行度、垂直度、同轴度等）和热处理要求。以车轮零件图为例：踏面直径350mm，轮缘内侧距170mm，踏面粗糙度Ra≤3.2μm，踏面淬硬层深度≥5mm，硬度300~380HB。图纸的右下角标题栏中标注材料牌号（如65Mn）、单件重量和表面处理（发蓝或涂漆）。

材料明细表（BOM表）在总装图或部件图的右上角，列出所有零件和8.8级标准件的序号、名称、数量、材料、单重和备注。识图时将零件图与BOM表一一对应——BOM中的每个自制件序号应能在零件图目录中找到对应的图号。如果发现BOM中有零件序号但找不到对应的零件图，说明图纸不完整，需向设计方索取缺图——8km起重机总装车间一般备有3台桥式。桥式起重机端梁设计计算与强度校核——箱型截面参数与连接螺栓强度验算提供了端梁设计的具体参数，可作为零件图设计的参考。

欢迎在评论区说说你在看起重机设计图纸时遇到的最大困惑。克鲁德重工技术团队可提供桥式起重机设计图纸的审图服务——包括结构强度复核和装配干涉检查。起重机设计图纸的规范程度直接决定了制造质量和安装效率——每张A0图幅约30kg图纸重量，一套80~120张的完整图纸是设备可靠性的基础保障，按GB/T 14405-2011设计。
