电磁起重机QQ型型号参数解读：MW系列电磁铁规格与选型对照

• 电磁起重机QQ型基本结构与工作原理
• QQ型主要技术参数与配置方案
• MW系列起重电磁铁规格对照表
• 电磁起重机选型五大关键要点
• 安装调试与日常维护注意事项

说实话，电磁起重机选型时最容犯错的是电磁铁型号匹配问题。GB/T 3811-2008规定电磁铁的额定起重量应按实际工况核定。有客户按钢板工况选的吸盘，到了现场发现物料是废钢，吸附效率打三折。正确的顺序：先统计物料形态占比，再确定吸盘形状，最后按最重物料定规格。

一、电磁起重机QQ型概述

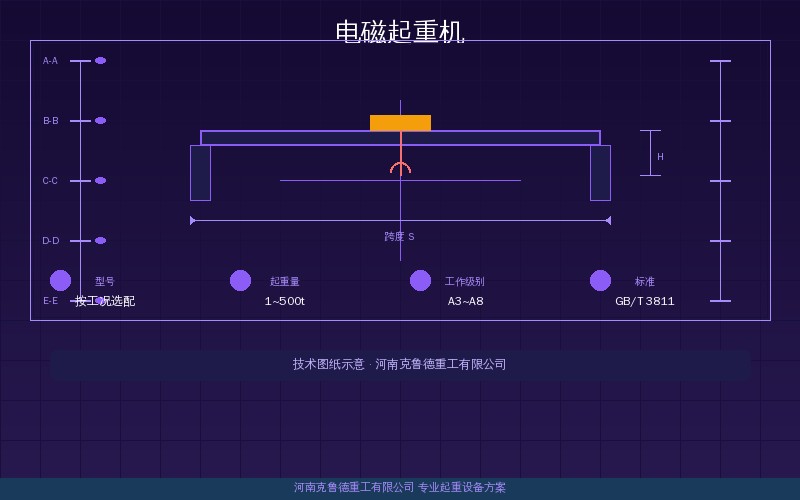

QQ型电磁吊钩两用桥式起重机参数与结构特点是一种在桥式结构上同时配备电磁吸盘和吊钩吊具的特种起重设备。核心设计是一台小车搭载两套起升机构：一套带吊钩用于吊运成件物品，另一套带电磁吸盘用于吸附搬运铁磁性散料。通过电气控制系统在两套机构间切换，实现一机两用，省去更换吊具的时间成本。QQ型的工作级别覆盖A5~A7，起重量范围通常为5~50t。电磁吸盘的起重量一般比吊钩低一档——吊钩20t的配置，吸盘约5~10t。差距源于吸盘起吊受表面平整度和温度影响，设计时留了安全裕度。

电磁铁的吸力还与被吸物的导磁性直接相关：低碳钢导磁性好，高碳钢和铸铁导磁性差，同样尺寸下吸附力低30~40%。不锈钢（奥氏体）基本无磁性不能用吸盘起吊。据克鲁德技术团队统计，电磁起重机在废钢处理行业的占比超过65%，钢坯搬运约20%，造船钢板堆场约15%。适用环境温度-20℃~+60℃，超过此温度需选耐热型MW-H系列。QQ型的小车需同时容纳两套起升机构，小车轨距比同吨位普通桥式宽200~400mm，如果厂房轨道间距已固定需核实安装宽度。

QQ型在废钢场的日处理量可达500~800t，相当于3~4台抓斗起重机。操作工可通过遥控器控制吸力，将轻薄料与重废分开堆放，无需二次分拣。废钢中含密闭容器时电磁吸盘无法识别，需在进料环节设置人工挑拣工序。

二、电磁起重机QQ型技术参数

QQ型技术参数含两大部分：桥式本体和电磁吸盘系统。桥式本体跨度10.5~31.5m，起升高度6~16m，工作级别A5~A7，大车运行速度20~80m/min，小车速度10~40m/min。电磁吸盘参数含电磁铁型号（MW5-90L/1等），额定电压DC220V，额定电流14~35A。钢板工况与废钢工况的起重能力差值可达3倍。以QQ型20t/5t+5t配置为例：吊钩20t，吸盘（钢板工况）5t，小车装两台CD1型电动葫芦并行。总功率30~45kW，工作电源AC380V 50Hz。

配套控制柜含整流装置和保磁模块。新方案用晶闸管调压整流（SCR），效率95%以上，支持吸力无级调节，既省电又降低大电流冲击。电缆用屏蔽柔性电缆，截面按额定电流1.25倍选取，在北方寒冷地区需选耐寒型。电缆的弯曲半径不应小于电缆外径的6倍，敷设路径上应设导向轮和防扭装置。绝缘等级不低于1000V，护套采用耐油耐磨的氯丁橡胶或聚氨酯材质。

三、MW系列起重电磁铁规格对照

QQ型配套电磁铁以MW系列最常见。圆形（MW）适用于废钢散料，矩形（MW-R）适用于钢板规则物料。按耐温等级分标准型（MW）和高温型（MW-H），高温型可在被吸物600℃下正常工作。下表列出常用圆形规格（钢板工况）：

起重电磁铁选型指南可以参考，散料用圆形，板材用矩形。圆形比矩形便宜20~30%，但矩形在钢板堆场效率高40%且可在2年内通过提高装卸效率收回成本差。高温型MW-H系列起重量比标准型低15~20%，以MW5-90L/1为例高温型约11000kg（标准型14000kg）。MW-R矩形系列一次可吸附6~8层钢板，作业效率是圆形的1.5~2倍。MW16-160105L有效磁极面积0.48m²，对薄板的吸附效果好，适合钢板堆场多张钢板一次起吊。高温型MW-H的磁极板采用耐热钢材30CrMnSiA，线圈H级绝缘耐温180~220℃，加装陶瓷纤维隔热层后可在被吸物600℃下正常运行，但起重量比标准型低15~20%。

四、电磁起重机选型五大要点

选QQ型有五个关键点：物料温度——超100℃吸力降30%，超300℃必须选MW-H高温型。物料形态——废钢比钢板吸附效率低50~70%。切换频率——每天超20次建议双整流柜自动切换。安全——必须配保磁系统，按GB 6067.1-2010独立于主电源，断电后维持至少10分钟吸附力。环境——导电粉尘场所须防爆型ExdⅡBT4，成本增加40~60%。电磁铁选型还涉及剩磁问题：轻薄料需配灭磁装置将剩磁从5%降至1%以下。

维护频率按作业强度分级：每天8小时废钢场，每周清洁磁极面，每月测绝缘（冷态≥1MΩ），每季测保磁，每年标定起重量。克鲁德技术团队建议在购机前核实变压器容量是否满足电磁铁启动峰值（可达额定电流2~3倍），必要时单独配置整流变压器。中修周期12~18个月，大修周期5~6年。大修费用约整机采购价15~25%，电磁铁修复占40~50%。电源谐波也是常见问题：晶闸管整流产生15~25%谐波可能干扰数控设备，需加装滤波器（约8000~15000元）。

保养得当的QQ型整体寿命15~20年，电磁铁本身是易损件（5~8年），大修时需一并更换。电磁铁吸重能力每年衰减5~8%，实测低于铭牌值75%时需更换磁极板。在多个废钢场的实际运营中，一台QQ型电磁吊钩两用桥式起重机可以替代3~4台抓斗起重机的工作量，同时省去更换吊具的时间，作业效率提升明显。

五、安装调试与维护要点

QQ型安装多了电磁铁系统调试。电缆卷筒是关键——电缆用屏蔽柔性电缆，截面按额定电流1.25倍选取，储缆长度覆盖全行程加3~5m余量。日常每天检电磁铁表面有无裂纹或灼伤，线圈绝缘冷态≥1MΩ，低于0.5MΩ需烘干。电磁铁有异响时需停机检查铁芯是否松动或匝间短路。蓄电池每季度放电测试，容量低于80%更换。

培训内容包括开机前保磁系统状态检查、不同物料下的吸力档位选择、断电保磁应急操作流程。

QQ型电磁吊钩两用桥式起重机在选型时

QQ型电磁吊钩两用桥式起重机在选型时还要考虑一个实际问题是电磁铁的剩磁控制。电磁铁断电后磁极板上残留的剩磁会影响物料的释放速度。标准型电磁铁剩磁控制在额定吸力的5%以下，但如果起吊的是轻薄料（如钢屑），5%的剩磁可能导致部分物料粘连在磁极上。对轻薄料工况需选配灭磁装置，在断电瞬间施加反向电流脉冲将剩磁降至1%以下，成本约增加5000~8000元。

从采购成本角度看，QQ型的整套价格通常比同吨位普通桥式高30~50%。其中电磁铁系统占总价15~25%，保磁系统占8~12%，双整流柜占5~8%。按5年总拥有成本计算，QQ型在废钢场和钢坯库的回报期约1.5~2年，因为一台设备替代了两台设备的人工成本和维护费用。二手QQ型在市场上的保值率也高于普通桥式，使用5年后残值约35~40%。

在电磁起重机的操作中，需要特别注意保磁系统的日常检查步骤。每次开机前应确认保磁系统状态指示灯正常，蜂鸣器自检通过。起吊时先吸紧再起升，起升过程中严禁突然断电或拍急停（除非保磁系统已启动）。GB 6067.1-2010第4.2.13条明确规定电磁起重机在吊运铁磁性物料时操作工不得离开操作位置，且必须配备保磁失效的声光报警装置。物料在移动过程中下方严禁站人。操作工应通过实操考核掌握两套机构切换和保磁失效应急操作的技能。

常见问题解答

问：QQ型电磁吊钩两用起重机与普通桥式有什么区别？

答：QQ型在桥式基础上增加电磁吸盘系统，实现吊钩和吸盘两种模式。小车有两套起升机构，一套吊钩一套电磁吸盘，通过电气控制切换。一台设备覆盖整件和散料搬运，省去换吊具时间。额定电压DC220V。

问：电磁起重机的保磁系统起什么作用？

答：保磁系统是断电时维持电磁铁磁性的备用电源，通常为蓄电池组或UPS。断电后自动切换供电，维持吸附力至少10分钟让操作工安全放下物料。GB 6067.1-2010要求保磁系统独立于主电源。蓄电池每季度做放电测试，容量低于80%时更换。

问：电磁起重机能用多少年？电磁铁多久换一次？

答：QQ型整体寿命15~20年，电磁铁是易损件寿命约5~8年。吸重能力每年衰减5~8%，低于铭牌值75%时更换磁极板。建议每年做一次标定，每天检查线圈绝缘电阻冷态≥1MΩ。桥式本体按常规保养。

问：电磁起重机能在高温环境下工作吗？

答：标准型适用-20℃~+60℃。被吸物料超100℃吸力下降约30%，超300℃须选高温型MW-H系列加装隔热板后可在600℃下运行。冶金车间选用QQ型时务必在技术协议注明物料温度范围。高温型采购成本高40~60%。

问：电磁起重机一天能工作多少小时？

答：标准型电磁铁自然冷却连续作业超30分钟后需间歇。如需连续作业8小时以上建议选配强制风冷型MW-F系列或温度监控系统。桥式本体不受限可满足A5~A7工作级别。强制风冷型支持2小时以上连续作业。
