CD1型葫芦的起升电机锥形转子制动器调整方法

一、锥形转子制动器工作原理

CD1型电动葫芦的起升电机采用锥形转子制动器一体化设计，电机转子呈圆锥形，定子内腔也为锥形。电机通电时，锥形转子在电磁力作用下产生轴向移动，压缩制动弹簧使制动轮与摩擦片脱离，电机自由旋转。断电后，电磁力消失，制动弹簧推动转子复位，制动轮压紧摩擦片实现制动。这种锥形转子制动器结构紧凑、制动可靠、响应迅速，是电动葫芦起升机构最常用的制动方式。

二、制动器结构

锥形转子制动器由锥形转子、锥形定子、制动弹簧、制动轮、摩擦片和后端盖等组成。制动弹簧安装在转子尾部，提供制动的轴向压紧力。摩擦片粘贴在制动轮端面，采用石棉或半金属基材料，耐温性能好。制动间隙（转子轴向窜动量）是制动器调整的关键参数，间隙过大会导致制动距离长甚至溜钩，间隙过小则电机起动困难、摩擦片异常磨损。

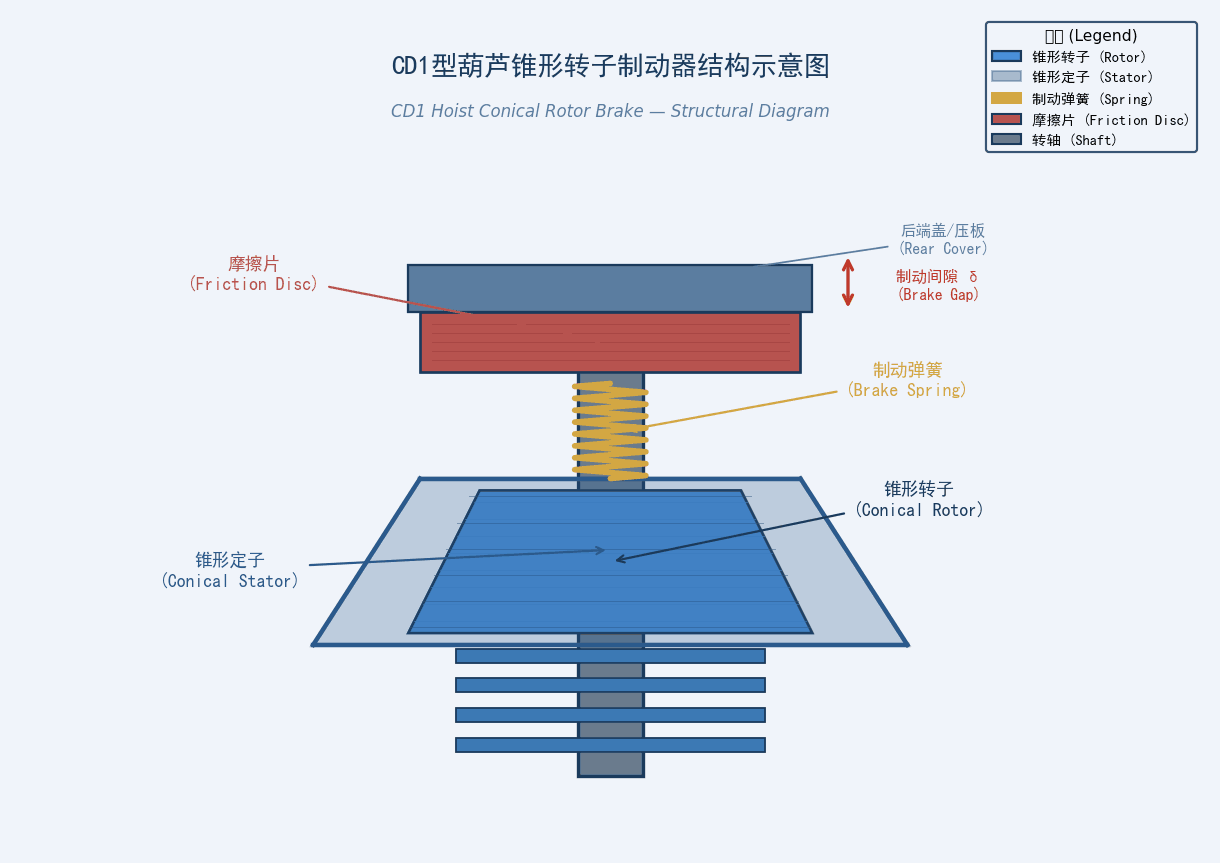

图1：CD1型葫芦锥形转子制动器结构示意图

三、参数对照

图2：CD1葫芦制动器参数及调整方法对照表

四、调整与维护

制动间隙的调整应在断电状态下进行。调整时先松开锁紧螺母，旋转调节螺母使转子轴向窜动量达到规定值，然后锁紧螺母。制动器使用一段时间后应检查摩擦片厚度，当摩擦片厚度磨损超过初始厚度的50%时必须更换。制动弹簧的弹力每年至少检测一次，弹簧力下降超过15%应更换新弹簧。制动轮端面如有油污可用无水酒精清洗，不得使用汽油以免损伤摩擦片。
