6×36WS+IWRC线接触钢丝绳六大选购参数：直径从6mm到64mm的1770MPa与1960MPa破断拉力数值速查

一、钢丝绳结构类型分类

📊 起重机常用钢丝绳结构类型对比

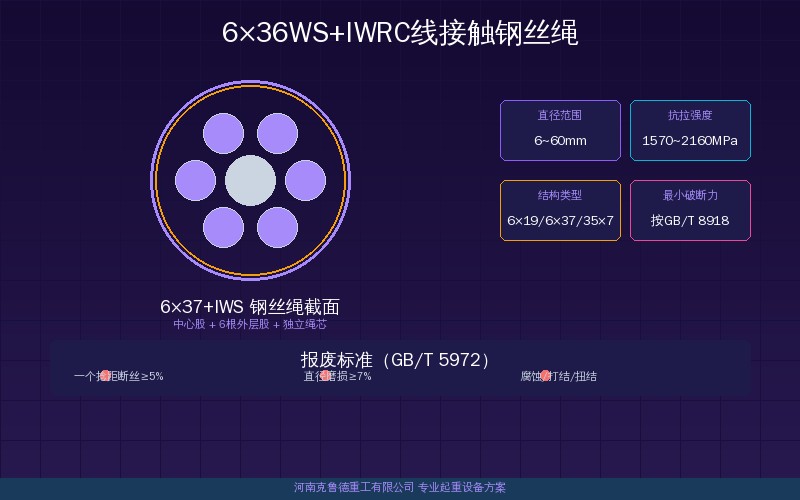

说实话，6×36WS+IWRC钢丝绳的六股结构每股由36根钢丝组成，WS型（Warrington-Seale）线接触结构使内外层钢丝分层排列：内层采用较细钢丝提供柔韧性，外层采用较粗钢丝增强耐磨性。IWRC独立钢丝绳芯作为绳芯，大幅提高了钢丝绳的抗挤压能力和结构稳定性，使其在多层缠绕时仍能保持圆形截面不变形。

6×36WS+IWRC属于线接触结构钢丝绳，区别于传统的点接触结构（如6×19+FC），其钢丝之间呈线状接触而非点状接触。线接触结构大幅降低了钢丝之间的接触应力，使钢丝绳的抗疲劳寿命比同直径的点接触结构提高30%至50%。IWRC独立绳芯由一根独立的钢丝绳构成，比普通的FC纤维芯抗压强度高出约15%，在多层缠绕工况下能有效防止钢丝绳被压扁变形，特别适合起升高度大、卷筒容绳量多的起重机起升机构。

二、直径与强度选择对照

📊 6×36WS+IWRC线接触钢丝绳完整规格参数（GB/T 20118-2017）

直径选择是钢丝绳选型的首要步骤。6×36WS+IWRC钢丝绳覆盖6mm至64mm共16个标准规格，适配从3t电动葫芦到200t港口卸船机的全部起升设备。选型时首先根据起重机的额定起重量和滑轮组倍率计算钢丝绳的实际最大拉力，再乘以对应安全系数得到所需的最小破断拉力，最后在规格表中找到满足该破断拉力的最小直径。同样直径下1960MPa级的破断拉力比1770MPa级高出约10.7%，在空间受限需要减小钢丝绳直径时，选用高强度级别可以在不增加直径的前提下提升承载能力。钢丝绳选型中还要注意与起重机滑轮组的绳槽直径匹配——槽径过大会导致钢丝绳支撑不足、挤压变形加速。

重量参数对钢丝绳的采购运输和卷筒容绳量计算同样重要。以直径20mm的6×36WS+IWRC钢丝绳为例，每100米重146.8kg，如果起升高度30米、滑轮组倍率4，则单根钢丝绳总长约120米，总重量约176kg。这一数据对起重机的总轮压计算和小车配重设计有直接影响——钢丝绳自重过大时需要在总载荷中计入，否则可能导致超载限制器误报警。

三、安全系数选取标准

钢丝绳安全系数的选取直接决定了吊装作业的安全裕度。克鲁德技术团队在选型设计中严格按国标要求执行：普通桥式起重机起升机构安全系数≥5倍额定载荷，冶金起重机（吊运液态金属）≥8倍，核电站环形起重机≥10倍。安全系数并非越大越好——过大的安全系数意味着更粗的钢丝绳直径和更大的卷筒滑轮尺寸，增加采购成本且降低弯曲疲劳寿命。正确做法是根据起重机工作级别（A3~A8）和载荷状态综合确定安全系数。以20t桥式起重机为例，选用6×36WS+IWRC钢丝绳直径20mm（1770MPa级），破断拉力235.5kN，额定载荷200kN，实际安全系数约5.9倍，满足国标要求且控制了卷筒尺寸。

安全系数的选取还与钢丝绳的使用环境和维护频率密切相关。港口用起重机因盐雾腐蚀环境，安全系数应在标准基础上增加0.5至1.0倍；高温冶金车间因钢丝绳润滑脂易挥发、内部磨损加速，安全系数应取上限值。钢丝绳的安装维护还需注意DIN 15020起升机构钢丝绳设计规范中的卷筒容绳量和绳槽间距要求——绳槽间距过大会导致钢丝绳排列不齐相互挤压，过小则加剧钢丝绳侧面磨损。

四、报废更换标准与判断方法

• 同一捻距内断丝数达到钢丝总数的10%（6×36WS结构约22根断丝）时立即报废更换。
• 钢丝绳直径磨损或锈蚀超过公称直径的7%，无论有无断丝均应立即更换。
• 整股断裂、严重扭结、压扁或打结变形时立即报废，严禁继续使用。
• 绳径减小量达公称直径的10%时强制更换（高温作业标准更严，降至7%）。
• 表面腐蚀明显、麻面严重、弹性显著降低时应停止使用并更换新绳。
• 克鲁德重工在生产中要求每次钢丝绳更换后记录初始直径和断丝位置，建立一绳一档检测台账，确保更换周期精确可控。
• 钢丝绳与滑轮槽和卷筒的匹配性检查是更换时的必检项目：滑轮槽底径磨损超过钢丝绳直径的25%或槽壁厚磨损超过原厚的20%时，即使更换新钢丝绳也会加速磨损，必须同时修复或更换滑轮。

常见问题解答

欢迎在评论区留言讨论你的选型经验。你遇到过选型不合适需要改造的情况吗？实际使用中哪种方案更省心更经济？欢迎分享你的真实案例和经验，帮助正在选型的同行们少走弯路做出正确选择。
