起重机滑轮组规格参数速查对照表：绳槽磨损标准与轴承维护更换周期

行业老手说，起重机滑轮组规格参数速查对照按轮数分单轮、双轮和多轮三种基本类型。正确匹配钢丝绳和滑轮可延长寿命50%以上。参考QD型双梁桥式起重机核心技术特点方案里的配置不能马虎。

• 单滑轮——起重量5~10t，结构简单维护方便
• 双滑轮——起重量10~32t，应用最广泛
• 多滑轮——起重量32~100t，承载均匀

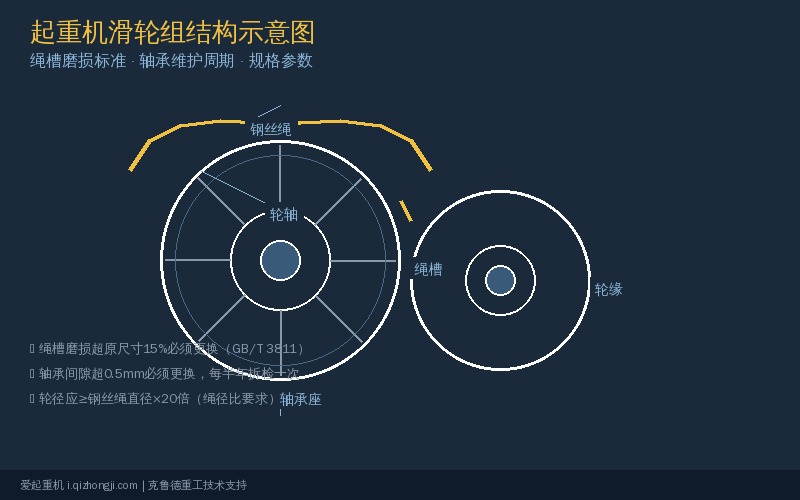

一、滑轮组规格参数和基本结构

起重机滑轮组规格参数由轮体、绳槽、轮轴和轴承座组成。核心参数包括绳槽直径、轮径和材质硬度。绳槽半径通常为钢丝绳直径的0.53~0.56倍，接触面积要达标才能保证受力均匀。按GB/T 3811和GB 6067.1标准，各参数必须满足安全裕度要求。10t桥式起重机采用双滑轮组，轮径600mm，绳径20mm，这种配置在中小吨位场合应用十分普遍。

滑轮组的轮数选择直接影响钢丝绳的弯曲程度和系统受力分布。单轮组钢丝绳偏转角小但承载有限，多轮组各轮受力均匀但结构复杂维护要求高。实际选型时，要根据起重量、工作级别和钢丝绳参数综合考虑。滑轮组轮体材料一般采用HT200铸铁或ZG270-500铸钢，大吨位场合用ZG310-570铸钢保证强度。

按GB/T 297滚动轴承标准和JB/T 9005.2滑轮组技术条件，轴承配置方面，中小吨位滑轮组多采用滚动轴承降低摩擦阻力，大吨位冶金铸造场合用滑动轴承承受更大冲击载荷。钢丝绳在滑轮组中反复弯曲，绳槽与钢丝绳的接触质量直接影响整机运行平稳性和钢丝绳更换周期。克鲁德重工在滑轮组设计中严格执行国家标准，确保每套产品参数达标。

二、主要型号参数对照

📊 滑轮组常用规格参数表

选用滑轮组时，要结合起重量和钢丝绳直径确定轮数和轮径。单滑轮适合5~10t轻载场合，结构简单采购成本低。双滑轮覆盖10~32t通用桥式起重机，是应用最多的类型。多滑轮组用于32t以上冶金铸造场合，各轮均匀分担载荷延长整体寿命。

轮径选择有一个关键原则：滑轮直径应≥钢丝绳直径×20倍，满足绳径比要求才能保证钢丝绳弯曲疲劳寿命。绳径比不足会加速钢丝绳磨损，实际运维中不少过早断绳事故都是绳径比不达标造成的。选型时使用上表对照匹配，确保每一项参数满足工况要求。

三、绳槽磨损判定标准

绳槽磨损是滑轮组最常见的失效形式，也是日常检查的重点。按GB/T 3811和JB/T 9005.3规定，绳槽直径磨损超过原尺寸15%时必须更换。绳槽壁厚磨损超过原壁厚20%或轮缘破损也要立即报废。克鲁德重工在生产中要求每季度检查一次绳槽磨损量并记录在维护台账中，做到有据可查。

绳槽磨损的检测方法并不复杂。使用专用游标卡尺或绳槽量规测量绳槽底部直径，与出厂原始数据对比即可。测量时要选择磨损最严重的部位，一般位于钢丝绳进出方向对应位置。如果绳槽出现不均匀磨损，还要检查钢丝绳是否跑偏或滑轮安装是否对中。克鲁德技术团队建议在安装新钢丝绳时同步检查滑轮组绳槽状态。

绳槽磨损不及时更换的后果很严重。磨损变宽的绳槽会使钢丝绳在槽内摆动，加速绳股磨损和断丝。严重时钢丝绳可能跳槽造成挤出事故。克鲁德重工在起重机安全培训中强调：绳槽磨损超限必须立即更换滑轮，不可进行补焊修复或勉强使用。

四、滑轮轴承维护要点

滚动轴承每3个月加注锂基润滑脂，滑动轴承每周加注一次。轴承间隙超过0.5mm必须更换。拆检时重点检查内外圈裂纹、保持架变形和滚道点蚀情况。工作环境恶劣粉尘多时适当缩短维护周期，例如在铸造车间或露天堆场建议每2个月加脂一次。

按GB/T 5909起重机安全规程要求，轴承故障的早期判断主要靠听和摸。运行时轴承有异响或温度异常升高超过40℃，说明已经出现点蚀或润滑不良。使用红外测温仪测量轴承座表面温度，超过环境温度40℃就要安排拆检。克鲁德重工在生产中要求每半年对滑轮组轴承进行一次全面拆检，记录游隙值和滚道表面状态。

润滑脂的选择也有讲究。普通工况用锂基润滑脂即可，高温环境改用复合锂基脂或二硫化钼润滑脂。加脂量控制在轴承座容积的1/3~1/2，过多反而导致轴承发热。每个轴承座设独立油嘴方便加注，管路布置要避开钢丝绳运动区域防止油脂污染绳面。

五、轮体轮缘检查标准

按GB/T 3811和JB/T 9005.1标准，轮缘出现裂纹或变形必须更换，轮体出现铸造缺陷或疲劳裂纹也要报废。轮缘高度应≥钢丝绳直径的1.5倍，起到防脱作用。克鲁德技术团队在滑轮组维护中要求每月目视检查轮体轮缘，发现裂纹立即更换，不能焊补修复。焊补会导致局部应力集中和使用中再次开裂。

轮体裂纹通常从轮缘根部或轮辐与轮毂连接处开始，初期很难肉眼发现。建议每季度做一次磁粉探伤或着色渗透检测，尤其对使用5年以上的滑轮组。轮缘厚度磨损超过原厚50%时应更换，否则防脱能力不足。轮体表面出现深度超过1mm的沟槽也应报废处理。

按JB/T 9005.4滑轮组材料标准，轮体的材料选择与使用环境密切相关。HT200铸铁和ZG270-500铸钢为常用材质。室内干燥环境用HT200铸铁性价比高，室外或潮湿环境推荐ZG270-500铸钢耐腐蚀更好。大吨位频繁启动场合应选用ZG310-570铸钢或合金钢铸造轮体，硬度达到HB180-220能有效延长使用寿命。克鲁德重工根据使用工况为客户推荐合适的滑轮组材质方案。

六、选型与维护建议

滑轮组维护核心规则：绳槽直径磨损超15%立即更换，轴承间隙超0.5mm更换，轮缘破损及时换新。每季度检查绳槽和轮缘，每半年拆检轴承。钢丝绳与滑轮应满足绳径比≥20，即滑轮直径≥钢丝绳直径×20倍。详细维护周期可参考桥式起重机制动器维护保养周期对照：制动轮刹车片检查更换标准方案中的维护周期说明。

滑轮组的选型要综合起重量、工作级别、钢丝绳直径和使用环境四个关键因素。冶金铸造场合优先选多滑轮组加滑动轴承，室内通用桥吊选双滑轮滚动轴承经济性最好。钢丝绳偏角应控制在4°以内，偏角过大会导致绳槽侧壁偏磨。新安装的滑轮组在运行第一个月应加密检查频率，及时调整钢丝绳的入槽状态。

克鲁德重工建议用户建立滑轮组维护台账，记录每次检查的绳槽直径、轴承游隙和更换时间。月度保养记录与设备档案一起保存，便于追溯和分析故障规律。可参考钢丝绳滑轮组匹配选型方法：绳径比与轮槽接触参数全解析中的详细技术说明。
