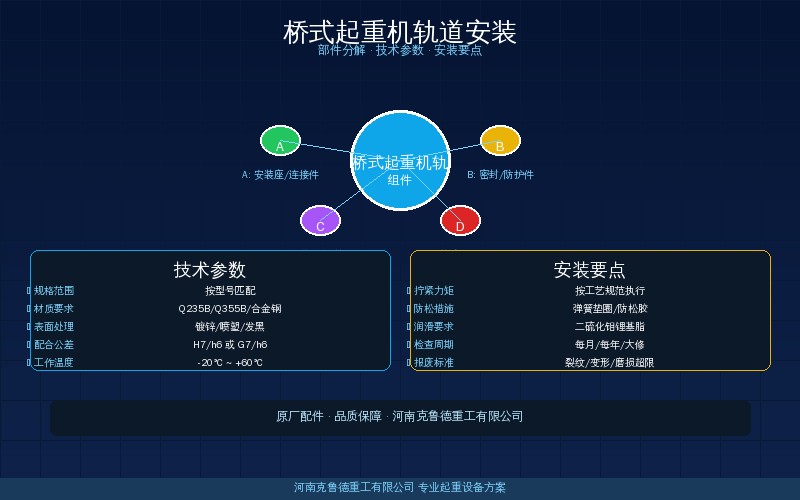

桥式起重机轨道安装分几个步骤？从基础验收到试运行全流程详解

一、安装前准备

📊 安装准备检查

二、安装步骤

第一步——轨道基准线放样在轨道梁上弹出轨道中心线和轨道端部止挡位置标记线。使用经纬仪从厂房一端引测至另一端，确保两条轨道中心线平行且间距等于起重机跨度，跨度偏差不超过±3mm。

⚠ 跨度偏差过大会导致起重机运行卡轨或啃轨，必须反复校核

第二步——轨道吊装与粗定位将轨道分段吊运至轨道梁上，按编号顺序摆放。调整轨道端部对齐接头，预留轨缝4~6mm（根据轨道长度和环境温度计算）。使用鱼尾板和螺栓将各段轨道临时连接。

⚠ 轨道吊装须使用专用吊具，严禁单点起吊防止轨道弯曲变形

第三步——轨道水平精调使用水准仪对轨道全长进行水平测量，轨道顶面标高偏差≤±5mm（同一截面两条轨道高差≤5mm）。使用钢垫板调整标高达标后拧紧压板螺栓，扭矩达到设计值80%。

⚠ 轨道水平度直接影响起重机大车运行平稳性，须反复精调至达标

第四步——压板固定与复测按设计力矩（一般为200~400N·m）拧紧全部轨道压板螺栓。复测轨道跨度、直线度、水平度三项指标，全部合格后点焊固定压板防松。轨道端部安装止挡装置。

⚠ 全套轨道系统调试流程可参考《KBK轨道系统选型与安装要注意哪些问题》

第五步——试运行与最终验收安装完成后进行空载试运行——大车全程行走3个往复，检查有无异常噪音、卡滞或啃轨现象。有异常时检查轨道接头平顺度和压板紧固情况。试运行合格后填写安装验收记录。

⚠ 试运行中发现啃轨须重新调整轨道直线度，必要时进行轨道精磨处理

三、调试与试运行

安装后的调试流程分三步：第一步空载试运行，大车全程往返三次，检查运行平稳性、有无异常噪音、啃轨或卡滞。检查轨道接头处车轮通过是否平顺，有无明显冲击。第二步额定载荷试运行，吊装额定载荷全程运行，检查主梁下挠度（≤L/700）和轨道受力情况，确认所有压板和接头螺栓无松动。第三步1.25倍静载试验，加载125%额定载荷静置10分钟，测量主梁永久变形量不超过L/2000。据克鲁德重工实测，超过70%的轨道运行故障源于前两步调试不到位，精调轨道直线度可降低90%的啃轨故障。

四、验收标准

📊 验收项目
