5到100吨QD桥式主梁截面参数对照表，各种跨度吨位匹配如何一次性说清楚

桥式起重机主梁是全机承载核心，截面尺寸直接决定起升吨位和跨度范围。QD型桥式起重机作为国内最通用桥式类型，其箱形主梁截面参数在不同吨位和跨度下差异显著。本文以实际数据系统整理QD型5t到100t常用跨度下的主梁截面参数对照，供选型设计人员速查。

关键参数：梁高H、翼缘板宽度B、上翼缘厚t1、下翼缘厚t2、腹板厚tw。

吨位跨度越大，梁高和板厚同步增大，材料从Q235B向Q355B过渡。

5到100吨桥式主梁截面参数对照表，各跨度吨位匹配如何一次性说清楚。

• 5t/10t/16t/20t/32t/50t/75t/100t八档吨位
• 10.5m/16.5m/22.5m/28.5m四档跨度
• 梁高H、翼缘板宽B、腹板厚tw三项核心参数

一、箱形主梁结构特点

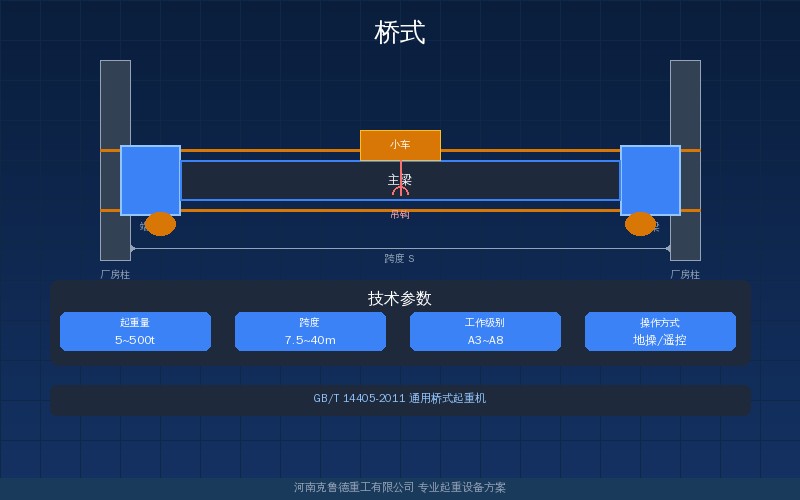

QD型桥式起重机采用箱形截面主梁结构，由上翼缘板、下翼缘板、腹板和内部加劲肋组成。箱形截面具有抗弯刚度大、抗扭性能好、结构紧凑等优点，在5t至500t的QD型桥式起重机中均有广泛应用。主梁的高度、翼缘板宽度和腹板厚度随吨位和跨度的增大而增加，设计时需综合考虑起升载荷、小车自重、动载系数和疲劳强度等因素。

主梁截面参数中，梁高与跨度之比通常在1/14至1/18之间，翼缘板宽度约为梁高的1/3至1/2.5，腹板厚度与翼缘板厚度按剪切强度确定。不同吨位和跨度对应的具体截面参数参见下方对照表，大吨位长跨时需加厚腹板并增加加劲肋。

二、主梁截面参数与吨位跨度对照

📊 QD型桥式起重机箱形主梁截面参数对照表（5t~100t）

不同型号桥式主梁结构可参考新中式双梁桥式起重机参数中的截面方案对比。

三、梁高与跨度的比值规律

说实话，很多初次接触箱形主梁设计的工程师最关心梁高怎么定。从表中数据来看，QD型主梁的梁高H与跨度L之间存在明显的比例关系：在10.5m跨度下，5t至100t的梁高从500mm增至1400mm；到22.5m跨度时从700mm增至1800mm。按H/L比值计算，小吨位短跨时约1/20至1/21，大吨位长跨时约1/12至1/13，跨中挠度按设计中L/800控制。

核心规律：跨度增加时梁高必须增加以保证刚度；吨位增大板厚同步加大。

设计时以挠度控制为约束条件，GB/T 3811标准规定工作级别A5时主梁跨中挠度不超过L/750，A6以上级别不超过L/1000，吊运熔融金属的冶金桥式起重机要求更严格。老客户反馈用L/1000做出来的主梁用起来更放心，频繁启动的场合效果尤其明显，值得在设计时优先考虑。

四、翼缘板与腹板的选材匹配

上翼缘板承受压应力，下翼缘板承受拉应力，腹板承受剪应力。上翼缘板厚度一般比下翼缘板厚1至2mm，考虑到小车轮压引起的局部弯曲应力。腹板厚度除按剪切强度计算外，还需满足高厚比限值，当腹板高度与厚度之比小于80时可不设加劲肋，超过则需增设。

主梁材料通常采用Q235B或Q355B，50t以上大吨位优先选用Q355B以减小截面尺寸，降低整机自重和运行能耗。焊接时翼缘板与腹板的T型接头采用全熔透焊缝，加劲肋采用角焊缝与腹板牢固连接。主梁加工完成后需预拱处理，预拱度一般取L/1000以补偿使用时的下挠变形。，关于焊接工艺标准可参考起重机安全装置必配清单中的焊接检验要求。

五、主梁截面选型建议

小吨位短跨（≤5t，≤16.5m）——采用较小截面控制制造成本。

中吨位中等跨度（10~20t，16.5~22.5m）——应用最广，按表中参考值即可。

大吨位长跨（≥32t，≥22.5m）——需增设加劲肋并采用Q355B材质。

实际选型中，优先确定起升吨位和工作级别，再根据厂房跨度确定主梁跨度，最后查表得到主梁截面参数的基准值。如遇非标跨度或多小车作业等特殊工况，建议以L/750或L/1000的挠度限值复核。本文已将5到100吨QD桥式主梁截面参数和各跨度吨位匹配对照做了完整整理，希望对各位工程师有帮助，欢迎交流。
