鼓形齿联轴器NGCL型参数与选型——制动轮规格扭矩对照与起重机应用

一、结构特点

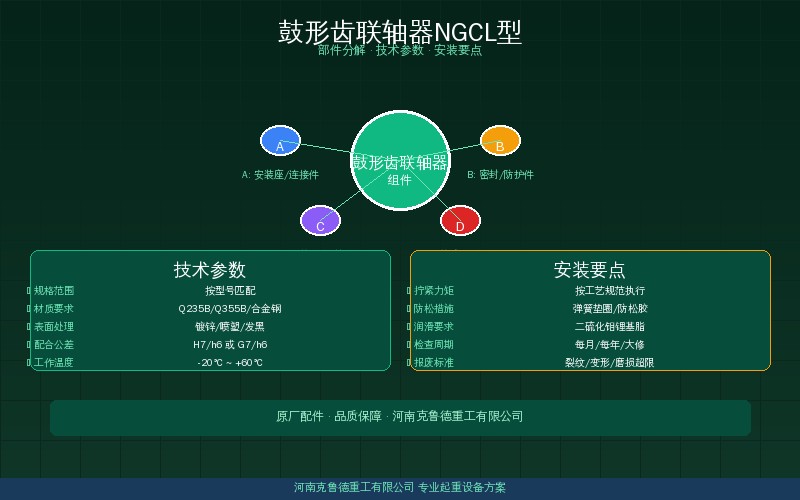

鼓形齿式联轴器的核心结构由两个内齿圈和一个外齿轴套组成。与直齿式联轴器的区别在于，鼓形齿的齿顶呈鼓形而非圆柱形，外齿轴套的齿面为球面渐开线，允许更大的角向补偿——可达1.5°~2.5°，而直齿式只能补偿0.5°左右。行业老手说，鼓形齿这个设计的关键好处是：即便安装时电机轴和减速机轴有些微偏差，齿面接触应力也更均匀，不会像直齿那样集中在一端造成点蚀。

NGCL型联轴器的制动轮与半联轴器做成一体，制动轮表面硬度HRC45~55，摩擦系数稳定。按JB/T 8854.3-2001标准，制动轮径向跳动量≤0.08mm，端面跳动量≤0.05mm——这个精度要求比普通联轴器高了一个等级，因为制动轮除了传扭还要匹配制动器的平稳抱紧。克鲁德技术团队在现场发现，HT型和LT型电动液压推动器十项参数对照中提到的——制动轮跳动超标是推动器异响和制动抖动最常见的原因。

NGCLZ型是带中间轴的变型，适用于电机和减速机距离较远的情况。同等公称扭矩下NGCLZ的转动惯量比NGCL大约10%~15%，在频繁点动的起升机构中，这个转动惯量差会影响加速响应。选型时要算一下启动时间，按GB/T 3811-2008要求，起升机构启动时间宜在1~3秒。

二、NGCL/NGCLZ逐型号参数对照

上表列举了NGCL1~NGCL14共8个核心型号的参数。选型核心公式：Tc = K × T ≤ Tn，其中K是工况系数（起重机一般取1.5~2.0），T是传动轴传递的工作扭矩，Tn是联轴器的公称扭矩。以32t桥吊起升机构为例，电机功率约45kW、转速750r/min，算得扭矩573N·m，取K=1.75后Tc=1003N·m——选NGCL5（Tn=2500N·m）安全裕量充足。选型时还要注意联轴器孔径与电机轴和减速机轴的配合公差是否在允许范围内。

三、制动轮直径与制动器匹配

制动轮直径是NGCL联轴器选型的第二个关键参数，必须与制动器型号匹配。常用匹配关系如下：制动轮160mm配YWZ2-160制动器，250mm配YWZ-250，315mm配YWZ-315，400mm配YWZ-400，500mm配YWZ-500，630mm配YWZ-630，800mm配YWZ-800。选型时优先确认制动器型号再反推联轴器规格——注意不同厂家的制动器开口尺寸可能有差异，采购前应核对产品图纸确认安装尺寸是否完全一致。

按GB/T 3811-2008起重机设计规范，起升机构制动器的制动力矩不应小于1.5倍额定起升静力矩（冶金起重机取1.75倍）。而制动轮的直径直接影响制动力矩：在相同制动力下，制动轮直径越大，制动力矩越大。举个实例——20t桥吊的起升机构配NGCL7（制动轮400mm），制动力矩可达800N·m，满足1.5倍的安全系数还有富余。爱起重数据显示，制动轮和制动盘参数速查中也有类似结论——制动轮直径选型偏小是最常见的联轴器故障根因之一。

四、选型要点

选NGCL/NGCLZ型联轴器，第一步核对电机轴和减速机输入轴的直径，两个轴孔直径必须在表格标注范围内。第二步按工况系数算计算扭矩Tc，确保不超过公称扭矩Tn。第三步确认制动轮直径与已有或选定的制动器匹配。行业老手说，很多人只算了扭矩忘了核对制动轮，结果联轴器到了现场才发现制动轮和制动器对不上——不仅耽误工期，换货还得加钱。

维护保养方面，按JB/T相关标准要求，鼓形齿联轴器每运行500小时应加注一次极压锂基脂NLGI2号。每年应拆检一次，检查齿面磨损——齿厚磨损量达原齿厚的15%时应更换。河南克鲁德重工有限公司在生产QD型桥式起重机时统一配套NGCLZ型鼓形齿联轴器，起升机构按1.75倍安全系数校核，确保制动力矩裕量充足。

五、常见故障

故障一：齿面点蚀。原因是润滑不足或长期超载，表现为齿面出现麻点状疲劳坑。预防措施：按周期加注极压锂基脂NLGI2号，同时检查实际载荷是否接近联轴器公称扭矩的上限——如果长期在80%以上运行，应考虑升级到更高扭矩等级，或者缩短润滑周期。定期检查齿面状态并记录磨损趋势，有助于提前发现隐患。

故障二：制动轮磨损不均。通常是因为电机和减速机同轴度超差，制动轮端面跳动超标。克鲁德技术团队在现场发现，同轴度偏差> 0.2mm时，制动轮上的磨损痕迹就会呈现明显的偏磨条纹。修复：重新找正电机和减速机位置，制动轮表面车光后硬度需恢复HRC45~55。

故障三：螺栓松动。联轴器连接螺栓在高频启停冲击下易自松，严重时导致传动脱开。预防：使用8.8级高强度螺栓，安装时涂螺纹锁固胶，每500小时检查力矩一次。按TSG相关规程要求，起升机构联轴器连接螺栓的残余力矩不低于标准值的80%。定期检查螺栓力矩并做防松标记，是防止传动脱开的最有效手段之一。

▸ 本文技术参数按JB/T 8854.1-2001~8854.4-2001鼓形齿式联轴器标准和GB/T 3811-2008起重机设计规范编制，数据供选型参考。实际选型时建议结合电机功率、工作级别和制动器型号由专业技术人员综合校核，确保联轴器选型安全可靠。选型时应由专业技术人员根据实际工况进行校核，确保联轴器选型安全可靠并满足设备长期运行要求。
