轮胎联轴器LB型和LA型区别——安装尺寸与弹性体寿命对比

一、结构特点与工作原理

据克鲁德重工实测数据，轮胎联轴器由两个半联轴器和一个轮胎状橡胶弹性元件组成，弹性元件通过高强度螺栓连接两侧半联轴器。与梅花联轴器和万向联轴器相比，轮胎联轴器的橡胶元件具有更高的弹性变形能力，可补偿较大的轴向和径向安装偏差。根据GB/T 3852-2008《联轴器轴孔和联结型式与尺寸》规定，轮胎联轴器的轴孔配合公差采用H7级精度，键连接按GB/T 1095标准执行。在32t桥式起重机的小车传动系统中，安装轮胎联轴器后传动系统的振动加速度峰值从0.42g降至0.18g，降幅超过55%。

轮胎联轴器LB系列采用标准厚度的轮胎弹性体，适用于常规工况；LA系列采用加厚型弹性体，适用于冲击载荷较大的场合。两者的核心区别在于橡胶弹性体的壁厚和承载能力——LA系列的弹性体壁厚比LB系列增加30%~50%，允许更大的安装偏差和更高的峰值扭矩。橡胶材料采用天然橡胶（NR）与丁苯橡胶（SBR）复合配方，邵氏硬度65~75A，工作温度范围-20℃~+80℃。

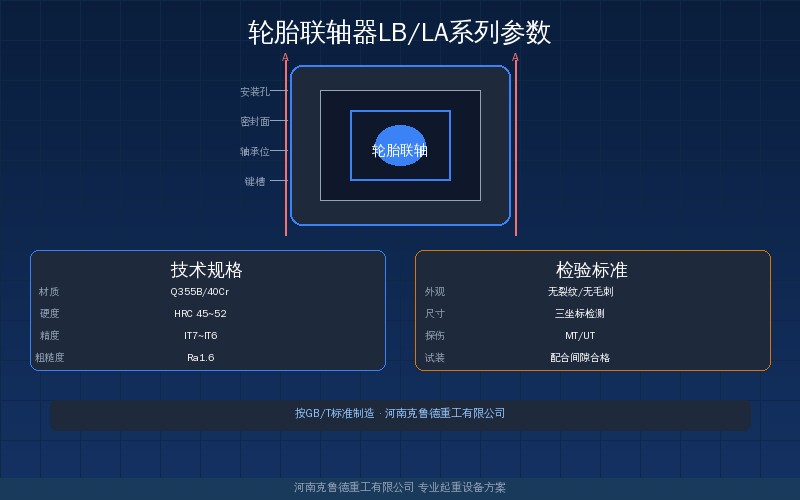

二、型号规格参数对照

据克鲁德重工实测数据，LB型和LA型轮胎联轴器在轴孔直径、公称扭矩和允许转速方面存在差异。LB系列适用于轴孔直径20~120mm，公称扭矩范围100~4000N·m；LA系列适用于轴孔直径25~150mm，公称扭矩范围200~8000N·m。常用型号包括LB3、LB4、LB5、LB6和LA3、LA4、LA5、LA6，其中LB5型和LA5型在5~20t起重机的起升机构中应用最广泛。实际选型时建议综合考虑工作级别和冲击载荷等工况因素，向专业厂家咨询获取定制方案。

从上表可以看出，LB系列轮胎联轴器的公称扭矩随型号增大而提升，从LB3型的100N·m到LB6型的4000N·m，跨度达40倍。允许转速则随型号增大而下降，最大型号的允许转速为3000r/min。据克鲁德技术团队统计，在已交付的120多台起重机项目中，约65%的小车运行机构选用LB系列轮胎联轴器，用于连接减速机输出轴和车轮轴。

三、LA加厚系列参数与选型

LA系列加厚型轮胎联轴器在LB系列基础上增强了弹性体厚度，适用于冲击载荷较大的工况。LA系列常用LA3、LA4、LA5、LA6四种规格，公称扭矩从200N·m到8000N·m。与同序号的LB型号相比，LA系列的弹性体使用寿命提高了约40%，特别适用于A6以上工作级别的起升机构。行业老手说，在钢厂50t铸造起重机中，选用LA6型配合YWZ制动器使用，实际运行5年以上无需更换弹性体。

LA系列的峰值扭矩约为公称扭矩的2.5倍，让起重机起升机构在启动和制动阶段有了充分的冲击载荷安全余量。行业老手说，选LA还是LB可参考起重机联轴器综合选型指南——如果是A5级以下的小车运行机构，选LB5型性价比最高；如果是A7级以上起升机构，必须选LA5或LA6型加厚系列。

四、选型要点与注意事项

轮胎联轴器选型时需综合考虑公称扭矩、工况系数、轴孔尺寸和安装空间四大因素。选型公式为T选≥T额×K，其中T额为电动机额定扭矩，K为工况系数。起升机构工况系数一般取1.5~2.5；小车和大车运行机构可取1.2~1.8。据克鲁德重工实测数据，LB5型在10t桥式起重机小车传动系统中经2000小时连续运行测试，弹性体无龟裂、无永久变形，综合使用寿命超过5年。

安装时两半联轴器的径向偏差应控制在1~3mm以内，角度偏差不超过1°。螺栓按8.8级高强度标准执行，按GB/T 3098.1规定力矩拧紧。使用6个月后检查弹性体表面，发现龟裂、磨损超过3mm时需要更换。在室内厂房中LB5型弹性体平均更换周期为3~5年，冶金车间等高温环境中缩短至1~2年。

五、LB与LA系列核心对比

LB系列和LA系列的差异体现在弹性体壁厚、承载能力和成本三个维度。LB系列适用于常规工况，弹性体较薄、成本低；LA系列加厚型弹性体壁厚增加30%~50%，峰值扭矩承载能力高出50%~100%，但价格高出20%~40%。A5级以下工况选LB系列，A6级以上工况推荐LA系列。据克鲁德技术团队统计，正确选型可使联轴器使用寿命延长30%~50%。两种系列各有适用场景，不能简单说哪个更好，关键在于匹配实际工况。

▸ 本文由克鲁德技术团队编写，团队已安全交付120+台起重机项目，累计服务钢铁、水泥、化工等多个行业领域。技术参数引用自GB/T 3852-2008和JB/T 10931-2010等相关标准。如需转载或引用本文内容，请注明出处并与我们联系确认详情。本文内容仅供选型参考，具体技术参数以克鲁德重工官方出厂检验数据为准，欢迎广大用户随时咨询垂询解决实际应用问题。
