万向联轴器是起重机传动系统中用于连接不同轴线部件并传递运动和扭矩的关键元件。在起重机的大车运行机构和小车运行机构中万向联轴器承担着将电机动力传递到减速机输入轴的桥梁角色。SWC型和SWP型是国内应用最广泛的两个系列前者采用整体叉头结构后者为剖分式叉头设计各有不同的适用场景和承载特性。这篇文章按照GB/T 3811-2018和JB/T 5901-2018标准系统梳理两个系列的技术参数和选型要点帮助设计人员和设备管理者快速找到匹配的型号规格。
万向联轴器结构特点与工作原理

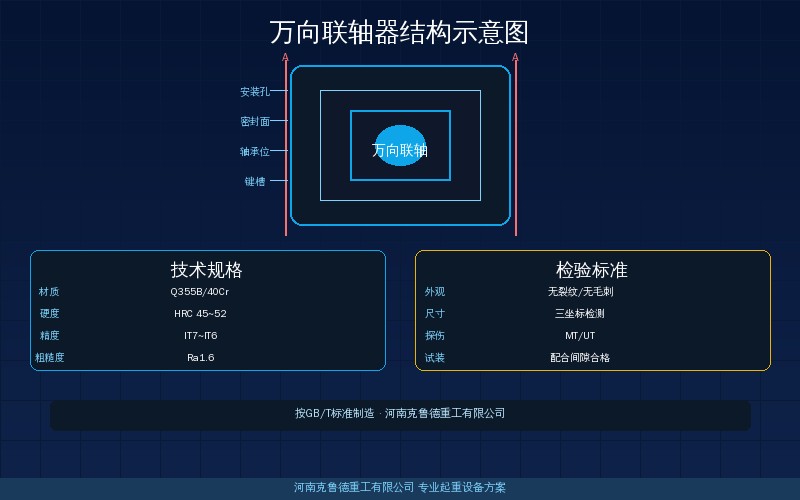

万向联轴器也叫十字轴式万向联轴器由叉头、十字轴和连接件三部分组成。当主动轴和从动轴之间存在角度偏差时十字轴通过其正交的四个轴承座将扭矩平稳传递过去。行业老手说万向联轴器允许的轴线夹角通常在5至15度之间最大可达25度远大于鼓形齿式联轴器和梅花弹性联轴器。这个特性使它在起重机运行机构中特别受欢迎因为安装时难免存在同轴度偏差万向联轴器可以自动补偿。SWC型万向联轴器采用整体叉头结构刚性更好适合重载工况承载扭矩25至400kN·m，SWP型采用剖分式叉头维护方便适合中等载荷频繁装拆的场景。
SWC型万向联轴器技术参数
SWC型整体叉头万向联轴器的型号用SWCxxxBH表示其中数值代表回转直径毫米数。BH后缀表示标准伸缩型BF表示法兰型BI表示无伸缩短型。这几个后缀的选择主要取决于安装空间和连接方式BH型有标准伸缩量适应电机与减速机之间的安装误差BF型通过法兰直接连接安装精度更高适合轴向定位要求严格的场合。下面以起重机运行机构最常用的BH型为例列出从SWC180BH到SWC390BH共五个规格的主要技术参数。河南克鲁德重工有限公司配套各类起重机传动部件可为用户提供完整的联轴器选型计算支持。
| 型号 | 回转直径(mm) | 公称扭矩(kN·m) | 轴线夹角(°) | 伸缩量(mm) | 适用功率(kW) |
|---|---|---|---|---|---|
| SWC180BH | 180 | 25 | ≤15 | ±40 | 15~30 |
| SWC225BH | 225 | 50 | ≤15 | ±50 | 30~55 |
| SWC250BH | 250 | 100 | ≤12 | ±60 | 55~90 |
| SWC315BH | 315 | 200 | ≤10 | ±70 | 90~160 |
| SWC390BH | 390 | 400 | ≤10 | ±80 | 160~280 |
上表为起重机常用的SWC型万向联轴器技术参数对照。从表中可以看出随着回转直径从180mm增大到390mm公称扭矩从25kN·m提升至400kN·m适用功率也相应从15kW级别扩大到280kW级别。轴线夹角允许值在大规格型号中相应减小是因为十字轴轴承的承载能力随角度增大而下降。选型时需同时校核扭矩和角度两个维度。
SWP型剖分式万向联轴器
SWP型剖分式万向联轴器的叉头采用可拆卸剖分结构轴承盖可以打开更换十字轴和轴承组件而不需要拆卸整根联轴器。行业老手说这个设计在需要频繁维护的工况下优势非常明显维护工时比整体式缩短一半以上。SWP型的承载能力与同规格SWC型基本相当但整体刚性略低适合中等载荷工况。常用型号包括SWP160、SWP200、SWP250、SWP315和SWP350五种规格公称扭矩范围覆盖16至315kN·m。选型时优先推荐扭矩安全系数取1.5至2.0倍实际工作扭矩确保运行可靠性。
选型计算与注意事项
万向联轴器的选型关键在于扭矩校核和角度确认。工作扭矩T等于电机功率P乘以9550除以工作转速n再乘以工况系数K。行业老手说起重机运行机构建议工况系数取1.3至1.5。更多联轴器选型方法可参考起重机联轴器综合选型指南中的扭矩计算说明起升机构取1.5至1.8。计算得出的所需扭矩应小于联轴器公称扭矩的80以确保安全余量。轴线夹角方面当实际夹角超过5度时扭矩传递效率会下降建议夹角控制在8度以内运行平稳且十字轴轴承寿命更长。
安装方面需确保两端法兰连接螺栓采用8.8级或10.9级高强度螺栓并按厂家要求的预紧力矩拧紧。伸缩量用于补偿安装误差和运行热胀冷缩安装前应检查伸缩段是否有足够的浮动余量。行业老手说润滑是万向联轴器维护的重中之重每运行500小时加注一次2号极压锂基润滑脂十字轴轴承和伸缩花键都要加到溢出新脂为止。说实话很多万向联轴器的早期失效都是润滑不到位引起的这个细节比选型本身更关键。
常见问题解答
问：SWC型万向联轴器和SWP型有什么区别？
答：核心区别在于叉头结构。SWC型为整体式叉头刚性更好承载能力更强适合重载工况。SWP型为剖分式叉头轴承盖可拆卸维护方便更换十字轴不需要拆整根联轴器适合需要频繁维护的中等载荷场景。选型时重载频繁工况选SWC型维护便利性优先的场景选SWP型。
问：万向联轴器的轴线夹角最大允许多少？
答：SWC型万向联轴器最大允许轴线夹角通常为10至15度小规格型号允许角度更大但在实际安装中建议夹角控制在8度以内。夹角过大不仅降低传动效率还会加速十字轴轴承磨损大幅缩短使用寿命。安装时通过调整电机和减速机的底座垫片来减小夹角是最常见的做法。
问：万向联轴器需要用什么润滑脂？
答：推荐使用2号极压锂基润滑脂（GB/T 7323标准）其极压性能能满足万向联轴器十字轴轴承的高接触应力工况。每运行500小时加注一次加到十字轴和伸缩花键溢出新脂为止。河南克鲁德重工有限公司配套各类起重机联轴器可提供润滑选型建议。
