轨道鱼尾板P型和QU型安装规范——连接螺栓与轨缝标准

一、起重机轨道类型与规格

河南克鲁德重工有限公司在起重机轨道安装工程中常用的轨道类型主要有两大类：P系列轻轨和QU系列起重轨。P系列轻轨按每米重量分为P38（38kg/m）、P43（43kg/m）和P50（50kg/m）三种规格，轨高分别为68mm、71mm和76mm，适用于起重量≤50t的起重机。QU系列起重轨按每米重量分为QU70（70.13kg/m）、QU80（80.26kg/m）、QU100（100.37kg/m）和QU120（120.53kg/m）四种规格，轨高均为130~150mm，适用于起重量50~320t的各种桥式和门式起重机。许用轮压随轨重增加而增大：QU70适用于≤50t轮压，QU80适用于50~100t，QU100适用于100~200t，QU120适用于≥200t。

二、鱼尾板规格与安装参数

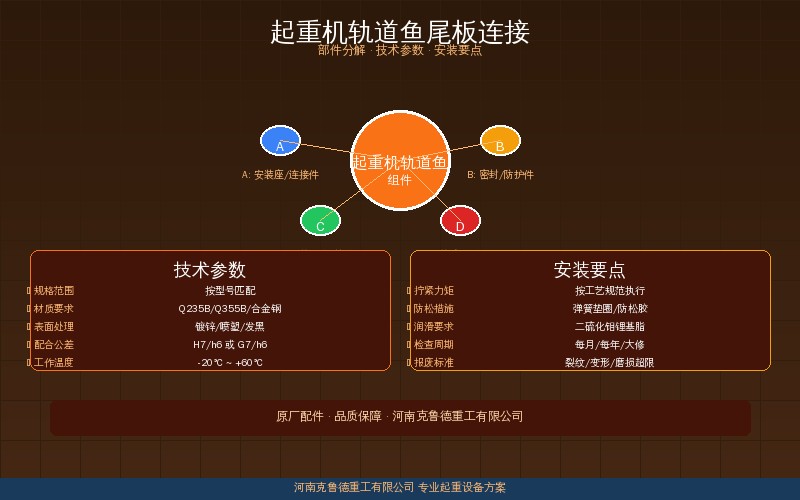

鱼尾板（又称轨道接头夹板）是连接两段钢轨的标准配件，每套鱼尾板由两块夹板加配套的螺栓、弹簧垫圈和螺母组成。P38轨道配用P38鱼尾板，螺栓为M20×4根，拧紧力矩200~280N·m。详细的压板选型参数可参考起重机轨道压板型号参数与选型指南；P43/P50轨道配用P43/P50鱼尾板，螺栓为M22×4根，拧紧力矩280~350N·m。QU系列起重轨配用专用重型鱼尾板，QU70/QU80配M24×4根螺栓，拧紧力矩450~550N·m；QU100/QU120配M27×6根螺栓，拧紧力矩550~650N·m。行业老手说，鱼尾板安装后轨道接头处的轨面高低差不应超过1mm，左右错位不超过1mm，接头间隙应根据安装时的环境温度确定。标准做法是在气温10~20℃时预留3mm间隙，气温高于30℃预留2mm，气温低于0℃预留4mm。

三、轨道压板选型与安装

轨道压板是固定轨道在吊车梁上的关键连接件，常用的轨道压板包括焊接式和WJK型弹性压板两种。焊接式压板直接在吊车梁上焊接底板，用压板螺栓固定轨道，结构简单但调整灵活度差。WJK型弹性压板是目前应用最广泛的形式，它通过弹性变形吸收轨道振动，轨距调整量达±5mm，能有效补偿吊车梁安装偏差和温度变形造成的轨道偏移。在选择轨道压板时，需要根据轨道型号和轮压大小确定压板间距。

四、轨道接头维护与故障处理

行业老手说，轨道接头部位是日常巡检的重点区域，因为接头处的螺栓松动和轨面错位是起重机运行异响的最常见原因。说实话，在钢厂和港口等高强度作业环境中，接头螺栓松动几乎每个月都会发生，需要建立定期紧固制度。常见故障包括：鱼尾板螺栓松动导致的轨面高低差超标（间距的1/400以上），轨道接头间隙不当引起的温度应力集中（热天挤轨、冷天拉裂），以及轨道压板失效导致的轨道横向偏移。维护周期建议每月检查一次接头螺栓扭矩，每季度进行一次轨距和轨道直线度测量，每年进行一次鱼尾板探伤和基础标高复核。发现问题应立即处理，否则小隐患会迅速演变为大故障。

常见问题解答

问：P系列轻轨和QU系列起重轨可以混用吗？

答：同一台起重机两侧轨道必须使用相同型号规格的钢轨，不能混用。P系列和QU系列的轨高、轨底宽和轨头宽度都不相同。不同轨道型号的具体规格可参考起重机车轮踏面型式与轮缘选型指南，混用会导致鱼尾板无法匹配、车轮踏面与轨顶接触不均匀，加速车轮磨损。如果需要在不同区段使用不同轨道规格，必须在过渡段设置轨道转接接头，并由专业设计单位出具转接方案。

问：轨道接头螺栓多久需要重新紧固一次？

答：行业老手建议在轨道投入使用的第一个月内每周检查一次螺栓扭矩，因为新轨道的鱼尾板和轨道端面会因行车振动产生微小的蠕变位移，螺栓预紧力会下降10%~15%。正常使用阶段可按每月一次的频率检查，但在高温季节（6~9月）和频繁使用的A6以上工作级别工况下应加密至每两周一次。检查时使用扭矩扳手复紧至规定值，发现螺栓缺失或断裂应立即更换。

问：轨道接头间隙应该留多大？

答：轨道接头间隙的大小取决于安装时的环境温度，总的原则是防止夏季高温时钢轨因膨胀而挤轨、冬季低温时因收缩而产生过大拉开。根据GB/T 10183标准，安装温度在10~20℃时预留间隙3mm；温度高于30℃时预留2mm；温度在0~10℃时预留4mm；温度低于0℃预留5mm。间隙不宜过大（超过6mm）否则车轮通过接头时会产生明显冲击，也不宜过小（小于1mm）否则夏季挤轨风险大幅增加。
