吊车梁牛腿（柱牛腿或悬挑牛腿）是厂房结构中支承吊车梁的关键部件，其标高直接决定了起重机轨道的安装高度和运行安全性。牛腿标高设计不当会导致轨道不平、车轮啃轨、起重机运行晃动等系列问题，严重时引发结构失稳事故。本文从厂房牛腿标高的确定方法、轨道安装高度的计算、轨道偏差的国标控制要求三个角度，系统整理吊车梁牛腿设计与起重机轨道安装的核心参数对照。

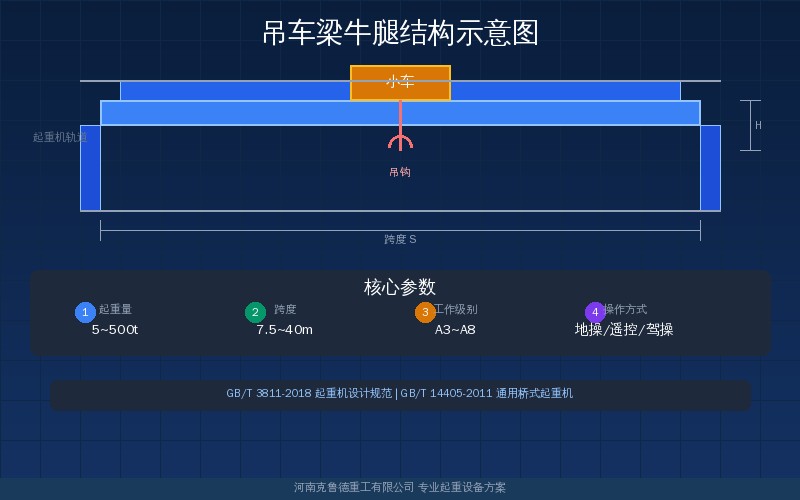

一、牛腿标高与轨道高度关系
河南克鲁德重工有限公司在多年设备安装经验中发现，牛腿标高的确定是厂房设计和起重机选型中最容易被忽略的环节。厂房牛腿是混凝土柱或钢柱上伸出的悬挑结构，专门用于放置吊车梁。牛腿顶面标高减去吊车梁高度和轨道高度后，才是起重机的轨道顶标高，而轨道顶标高又直接决定了起重机实际工作时的起升高度和净空余量。标准厂房设计中，牛腿标高一般按柱距6~12m模数布置，常用的牛腿标高区间为5~14m（对应厂房净高6~16m）。牛腿顶面的水平度偏差应控制在±5mm以内，同一跨两侧牛腿的标高差不应超过10mm，否则吊车梁安装后轨道必然偏斜。
以5~50t通用桥式起重机为例，标准厂房牛腿标高的选型可参考以下对应关系：起重量5~10t的LD型单梁起重机，厂房净高6~9m时牛腿标高建议为5.0~7.5m。可参考厂房跨度与起重机跨度匹配指南中的详细跨度选型对照。起重量10~20t的QD型桥式起重机，厂房净高8~12m时牛腿标高建议为7.0~10.5m；起重量32~50t的QD型起重机，厂房净高10~16m时牛腿标高建议为9.0~14.0m。选型时应注意牛腿标高不宜过低也不宜过高，建议留出10%~15%的净空余量。
二、吊车梁截面与参数对照
吊车梁的选型直接关系到牛腿受力状态和轨道安装精度。在厂房跨度6~12m、起重量5~32t的范围内，吊车梁可采用H型钢或焊接工字钢截面。跨度6m、起重量5~10t时推荐H型钢HN400~500（梁高400~500mm）；跨度9m、起重量16~32t时推荐焊接工字钢（梁高700~900mm）；跨度12m、起重量16~32t时推荐焊接工字钢或箱型截面（梁高900~1200mm）。吊车梁在牛腿上的安装方式有焊接和螺栓连接两种，螺栓连接方便调整标高但需预留调平垫板空间。
| 跨度(m) | 起重量(t) | 推荐截面 | 梁高(mm) | 牛腿标高(m) |
|---|---|---|---|---|
| 6 | 5~10 | H型钢HN400~500 | 400~500 | 5.0~7.5 |
| 6 | 16~32 | 焊接工字钢 | 500~700 | 7.0~10.5 |
| 9 | 5~10 | H型钢HN500~600 | 500~600 | 5.5~8.0 |
| 9 | 16~32 | 焊接工字钢 | 700~900 | 9.0~12.0 |
| 12 | 5~10 | H型钢HN600~700 | 600~700 | 6.0~8.5 |
| 12 | 16~32 | 箱形截面 | 900~1200 | 10.0~14.0 |
三、轨道安装偏差控制
行业老手说，轨道安装偏差是导致起重机啃轨和运行异响的最常见元凶，很多运营团队把精力花在维修车轮上却忽略了轨道安装问题。根据GB/T 10183起重机轨道安装验收规范，同一跨同截面内两根轨道顶面的标高差不应超过±10mm；跨内相邻柱距内轨道的标高差不应超过±5mm；轨道中心线偏移不超过±3mm。轨道顶面在全长范围内的水平度偏差不应大于S/2000（S为跨度），且最大不超过15mm。轨道接头处的轨面高低差不应超过1mm。关于轨道压板的详细选型可参考起重机轨道压板型号参数与选型指南，左右错位不超过1mm，接头间隙按安装温度确定取1~4mm。

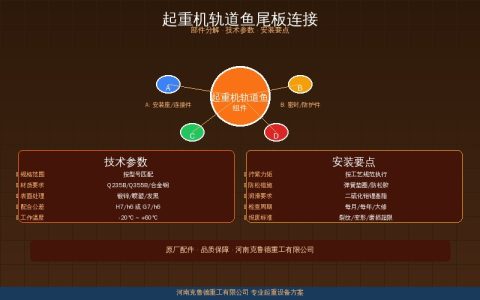

轨道连接主要依靠鱼尾板和轨道压板固定。P系列轻轨（P38/P43/P50）使用配套鱼尾板，用六角螺栓紧固。QU系列起重轨（QU70/QU80/QU100/QU120）同样使用鱼尾板连接，但螺栓扭矩要求更高，M24螺栓拧紧力矩应达到450~550N·m。轨道压板有焊接式和螺栓式两种，WJK型弹性压板在起重机上应用最广，其弹性轨距调整量达±5mm，能有效补偿轨道安装偏差。轨道基础的混凝土强度等级不低于C30，基础顶面平整度偏差不应超过±3mm。
四、牛腿常见问题处理
在厂房改造和旧起重机更换项目中，牛腿标高偏差是最常遇到的棘手问题。说实话，有超过一半的旧厂房改造项目都会发现两侧牛腿标高差超过15mm，直接导致新装起重机啃轨严重。正常使用中的牛腿若出现混凝土开裂、钢筋外露或预埋螺栓松动，需立即进行承载力复核，必要时增设钢牛腿加固。如果牛腿标高偏差较大（超过20mm），可考虑以下调整方案：在牛腿顶面增设调平钢板（厚度10~30mm），用高强灌浆料找平；或更换为可调高度的钢牛腿，通过螺栓调节标高；也可降低一级起重机规格以适配现有牛腿标高。在任何情况下都不能在吊车梁和牛腿之间插入过多垫板（不超过3块，总厚不超过40mm），否则会导致局部应力集中。
常见问题解答
问：牛腿标高和轨道顶标高有什么区别？
答：牛腿标高是指厂房柱上伸出搁置面的顶面标高，是厂房结构设计时给出的基准面。轨道顶标高是指起重机轨道顶面的实际高度，它等于牛腿标高减去吊车梁高度再减去轨道高度和垫板厚度。举例来说，牛腿标高10.0m，吊车梁高0.9m，轨道高0.13m，垫板厚0.02m，则轨道顶标高为10.0–0.9–0.13–0.02=8.95m。这是确定起重机起升高度的最终依据。
问：两侧牛腿标高差超过10mm怎么处理？
答：行业老手说这个问题的处理方案取决于偏差大小。偏差在10~20mm范围内，可以通过在较低一侧的牛腿顶面增设调平钢板来解决，选用Q235B或Q355B钢板，调整后用水平仪复核。偏差超过20mm时，建议委托设计单位做结构复核，必要时增设钢结构托架重新分配荷载。偏差超过50mm属于严重施工偏差，需返工处理。
问：牛腿标高设计要考虑哪些因素？
答：牛腿标高的确定需要综合考虑：先确定厂房净空高度（吊物最大高度+吊具高度+吊钩上限位至轨道顶距离+安全余量≥500mm），反算轨道顶标高，再根据吊车梁高度和轨道高度反推牛腿标高。同时还需考虑牛腿自身的承载能力，牛腿根部承受的竖向设计值应按吊车最大轮压乘以动力系数1.05~1.10计算。根据GB/T 50010混凝土结构设计规范，牛腿斜裂缝控制是设计中的关键验算项。
