起重机绝缘电阻低原因排查与处理方法——兆欧表检测步骤全解析

绝缘电阻低故障现象与危害

起重机绝缘电阻低的典型故障现象包括：送电时漏电保护器频繁跳闸、电机运行时壳体带电、操作人员触摸金属部件时有麻电感、设备运行中无故停机保护。行业老手说，这些现象背后的本质是电气系统的绝缘性能下降——本应被绝缘层隔离的带电导体与设备金属外壳之间的电阻值低于安全标准，形成了漏电通路。危害分为三个层次：首先是直接触电风险，站在潮湿地面操作的人员一旦触碰带电外壳，漏电电流超过30mA就可能造成心室颤动；其次是设备损坏风险，绝缘劣化部位在电场作用下会加速碳化，最终发展为短路故障烧毁电机或电气元件；最后是生产中断损失，绝缘故障引起的频繁跳闸导致起重机无法正常运行，直接影响吊装作业效率。

绝缘电阻标准与检测方法

绝缘电阻的测量标准和方法在GB/T 3811–2018和GB/T 5226.2中有明确规定。新装起重机在交付使用前，用500V兆欧表测量相间及相对地绝缘电阻，不应低于1.0MΩ；在用起重机的绝缘电阻不应低于0.5MΩ。对于潮湿环境使用的起重机，最低允许值为0.25MΩ，但必须在维修记录中注明环境条件并缩短复检周期。检测时应先将起重机总电源断开并验电确认无电，然后拆除变频器、PLC等电子元件的接线，防止高压兆欧表损坏精密电子设备。将兆欧表的两根测试线分别连接在被测绕组和接地端上，以120r/min的速度匀速摇动手柄，待读数稳定后读取绝缘电阻值。

上表是起重机各主要电气部分绝缘电阻检测标准汇总——涵盖电机绕组、电缆线路、滑触线、控制柜和制动器线圈六大检测部位，分别列出了检测方法、标准值和报警值。实际检测时应先确认兆欧表输出电压与被测设备额定电压匹配，避免损坏精密电子元件。建议每月测量并记录趋势数据以便早期发现绝缘劣化迹象。

受潮进水——最常见原因与排查

受潮进水导致绝缘电阻低占所有绝缘故障的45%左右，是最常见的绝缘劣化原因。行业老手说，起重机在室外作业或潮湿厂房中运行时，电机绕组、电缆接头、滑触线和控制柜最容易受潮。电机绕组受潮的典型表现是停机一段时间后启动时漏电保护动作，而烘干后恢复正常。电缆接头进水多发生在户外使用起重机的电缆卷筒连接处，水分沿电缆外皮渗入接头导致相间绝缘下降。滑触线淋雨后的绝缘降级通常是暂时的，干燥后绝缘值可自行恢复。控制柜凝露多发于昼夜温差大的季节，柜内空气中的水分在电气元件表面凝结成水膜形成漏电通路。排查受潮类故障时，先确认潮湿区域然后对疑似受潮部件逐一烘烤烘干后再测量绝缘电阻。烘干温度一般控制在80~100度，时间8~12小时。

电缆破损与绝缘老化

电缆破损是绝缘电阻低的第二大原因，约占25%。起重机电缆在工作过程中承受频繁的拖拽、碾压和弯折，特别是在电缆卷筒收放和滑车拖曳部位,可参考电缆卷筒选型指南中的电缆选型匹配要求,，外皮磨损最为严重。电缆破损的典型位置包括电缆卷筒与固定架之间的过渡段、滑车电缆拖链的转弯处、小车电缆导向架的入口处。行业老手说，绝缘老化约占18%，主要发生在超期服役的电机上。电机绕组绝缘在长期热效应和电磁力作用下逐渐劣化，绝缘材料失去弹性变脆变色甚至碳化。判断绝缘老化的有效方法是测量极化指数和吸收比——10分钟绝缘电阻值与1分钟值的比值（PI），正常电机PI ≥ 2.0，老化电机PI < 1.5。

污染积尘与绝缘下降

油污积尘和导电粉尘导致的绝缘电阻下降约占12%，在冶金矿山和化工厂等环境恶劣的作业场所尤为突出。起重机运行中产生的碳刷粉末、空气中的导电粉尘以及设备润滑油泄漏形成的油污混合物附着在绝缘子、接线端子和线路板上，在水分作用下形成导电通路。行业老手说，滑触线集电器的碳刷粉末是最常见的导电污染源——这与滑触线集电器选型中的耐磨碳刷材质选择密切相关,——碳粉混合水汽在线路上形成低阻通路，造成的绝缘下降可以达到0.1MΩ以下。排查污染类故障时先目视检查绝缘件表面是否有积尘油污，然后用无水酒精或专用电气清洁剂清洗污染部位。清洗后充分干燥测量绝缘电阻确认恢复。预防措施包括改善控制柜密封等级（推荐IP54以上）和定期清洁柜体内部。

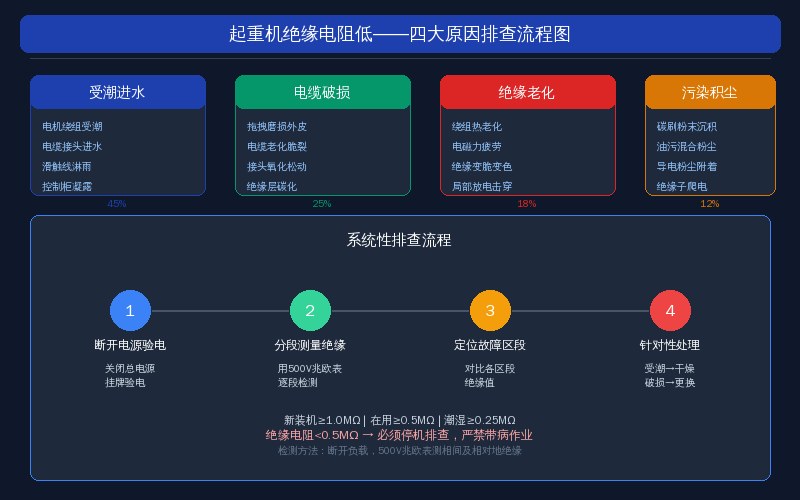

系统性排查流程

系统性排查绝缘电阻低故障应按照断开电源验电、分段测量绝缘电阻、定位故障区段、针对性处理四个步骤依次执行。第一步：断开起重机总电源并挂警示牌，用验电器确认无电后开始作业。

第二步：将电气系统分为主电源电缆段、滑触线段、控制柜段、起升电机段和运行电机段五个区段依次测量各段对地绝缘电阻。

第三步：根据各段测量结果定位故障区段——若某段绝缘电阻明显低于标准值而其他段正常，则故障在该段范围内。第四步：对故障区段内的具体元件逐项排查。行业老手说，实测中最为实用的技巧是对比法——测量并记录各区段干燥前后绝缘值变化，干燥后绝缘值显著提升说明是受潮问题，干燥后无变化则可能是绝缘老化或物理损伤。

修复方法与预防措施

根据故障原因的不同，绝缘电阻低的修复方法分为四类：受潮类采用干燥法——将电机或电气柜放在80~100度烘箱中烘烤8~12小时，或直接用热风枪对受潮部位进行局部加热干燥；电缆破损类采用更换法——对于外皮破损但导体完好的电缆可用绝缘胶带包扎处理，对于导体已裸露或绝缘层严重老化的电缆必须整根更换；污染类采用清洁法——用无水酒精或电气专用清洁剂清洗后充分干燥；老化类采用更换法——绝缘老化的电机绕组必须由专业电机维修厂重新绕制或整台更换。行业老手说，预防绝缘故障比修复更重要，建议每月测量一次重点部位的绝缘电阻并记录趋势,结合整机振动大排查中的电气系统检查项目一起执行,，发现逐月下降时提前安排维修。在潮湿季节应在控制柜内放置干燥剂或安装加热除湿器，保持柜内湿度低于70%可有效降低绝缘故障发生率。

本文由爱起重(i.qizhongji.com)原创发布,未经授权禁止转载。起重机绝缘电阻检测和故障排查相关标准和参数均参考GB/T 3811–2018《起重机设计规范》和GB/T 5226.2–2016《机械电气安全》以及TSG 08–2017《特种设备使用管理规则》中关于起重机电气安全使用管理的具体要求整理。行业老手说,绝缘故障的预防比事后维修更加重要,定期检测绝缘电阻是保障设备安全运行和操作人员人身安全的基础工作,具体操作流程必须由持证电工在安全规范指导下执行。
