起重机整机振动大原因排查与处理方法——七大故障定位与维修指南

基础与地基

整机振动第一个要查的不是起重机本身，而是脚下的基础。如果基础混凝土强度不够、地脚螺栓松动或者地基出现不均匀沉降，起重机走起来就会抖。关于更多起重机常见故障的排查方法，可以参考起重机常见故障及处理方法。之前有个客户反映32吨桥吊在起升20吨以上时整机晃动明显，排查到最后发现吊车梁与牛腿连接处的地脚螺栓有3颗已经松动，预紧力矩只剩设计值的60%。拧紧后振动幅度下降了70%。基础检查时重点看：混凝土有无开裂、地脚螺栓力矩是否达标、轨道垫板有无明显压陷。

轨道与车轮

轨道和车轮的问题是整机振动的第二大源头。轨道接头高低差超过1mm、轨道直线度偏差超标、车轮踏面磨损不均匀这些都会在大车运行时产生周期性冲击。按GB/T 3811的要求，同一跨同一截面轨道标高偏差±10mm以内算合格，但我们在现场的经验是相邻柱距轨道接头的高差最好控制在2mm以内。车轮方面，圆柱形踏面双轮缘车轮如果一侧轮缘磨损严重，必然偏轨然后整机抖。检测方法：在轨道上撒一层薄白灰，让起重机低速走一个来回——看轮印是否在轨道中心线上。偏了3mm以上就该调了。关于轨道参数的更多数据可以参考起重机轨道规格与车轮选型。

这里特别说一个常见坑：有人发现整机振动大就急着调轨道、换车轮，但实际查出来是轨道下面的混凝土垫层被压碎了。所以轨道问题排查时先看轨道下方的基础支撑，再测轨道几何尺寸，最后才是车轮状态。顺序反了会白花冤枉钱。河南克鲁德重工有限公司在设备维修现场总结的经验是：轨道垫板压陷超过3mm就该处理了，但很多人只盯着轨道本身的几何参数忽略了基础支撑层的状态。

电机与减速机

电机和减速机故障产生的振动有典型的频率特征——跟转速成正比。电机缺相运行时转速降低但振动幅度增大2~3倍，而且伴有明显的电磁噪声。减速机齿轮打齿或轴承损坏时，振动呈周期性脉冲状。判断方法：断开联轴器，单独让电机空转——如果空转时不振说明问题在减速机或机构上；如果空转时也振就是电机本身的问题。锥形转子电机（ZD系列、YSE系列）的转子动平衡精度等级为G6.3级，超出这个等级需返厂做动平衡。电机修理后必须做动平衡测试，不能光换轴承就完事。

制动器与联轴器

制动器不同步和联轴器对中不良也是常见的振动源。双制动器的起重机如果两台制动器动作时间差超过0.1秒，制动瞬间会产生一个扭转冲击。制动器调整必须按产品说明书规定的间隙（0.5~1.5mm）来调。联轴器方面，鼓形齿式联轴器（NGCLZ、GICL系列）允许的角向偏差为1.5°以内，超过这个值会产生周期性撞击。梅花弹性联轴器（MLL系列）的弹性体老化变硬后减振效果下降，用了2年以上的设备比较常见——弹性体换一套也花不了多少钱，但很多人想不到是这个原因。

结构共振

结构共振是比较隐蔽的振动原因，在某个特定速度下振动突然加剧，过了这个速度反而减轻。桥式起重机主梁的固有频率一般在1.5~4.0Hz之间。遇到这种情况改变电机速度（变频调节）是最简单的方案，把工作转速调开共振区10%以上可以有效避免。说个实际案例：某钢厂50吨桥吊在起升速度3m/min时整机剧烈抖动，降到2.5m/min后完全正常——原因就是3m/min时起升电机转速的2倍频正好等于主梁的一阶固有频率。

连接件松动

连接件松动是整机振动大最常见却最容易忽略的原因——主梁与端梁的连接螺栓、小车架固定螺栓、电机地脚螺栓、减速机与底座的连接螺栓，任何一个松了都会让振动放大。检测方法：用锤击法（敲击螺栓头部听声音，松的螺栓声音发闷）。关键螺栓预紧力矩可以按GB/T 16823.2推荐的力矩值执行，M20级别8.8级螺栓约380N·m，M24约650N·m。高频振动的设备螺栓松动速度比低频振动快3~5倍。如果某个螺栓反复松动，说明附近有高频振源没找到——先治振源再紧螺栓。

故障排查流程

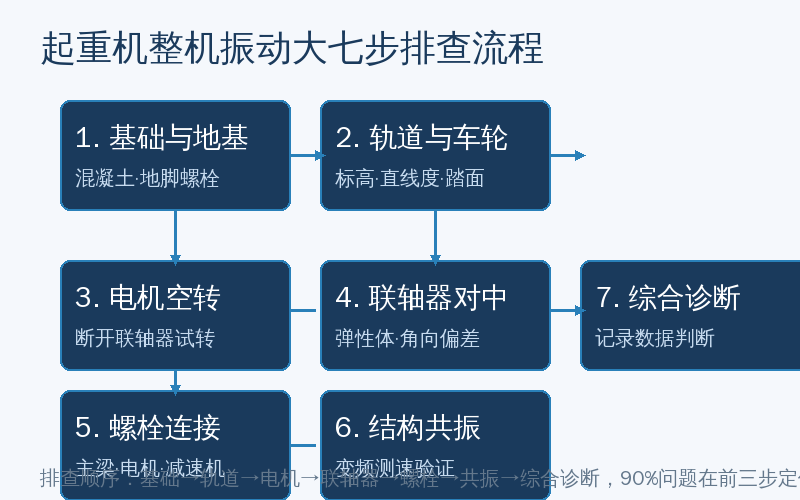

总结七步排查顺序：第一步、确认基础和地脚螺栓是否稳固；第二步、测轨道标高和直线度；第三步、检查车轮踏面和轮缘磨损；第四步、断开联轴器单试电机；第五步、检查联轴器对中精度和弹性体状态；第六步、检查全部螺栓连接；第七步、如果是变频设备改变速度验证是否结构共振。建议每步用记录表记录数据，普通手持式测振仪精度±5%够用了。总结一句话：从基础到结构、从轨道到机构、从电机到螺栓，按顺序排查90%的问题在前三步就能找到。
