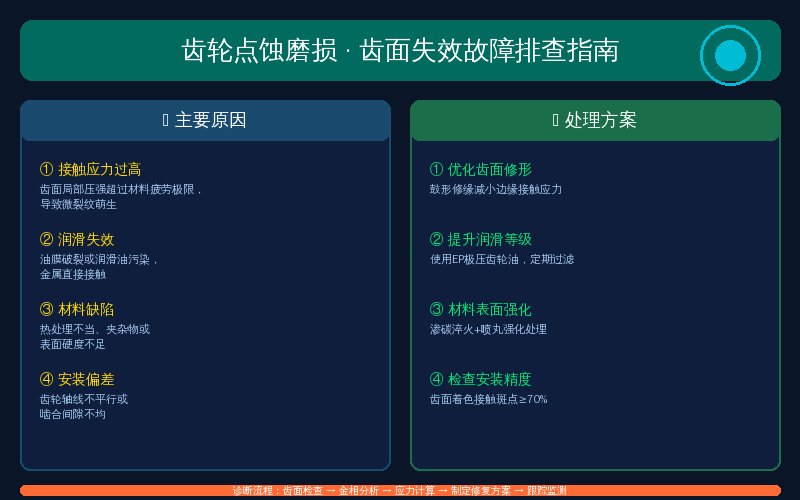

一、齿轮点蚀的成因与判断

齿轮点蚀（Pitting）是指齿轮齿面在循环接触应力作用下，表面金属发生疲劳剥落形成麻点状凹坑的现象。点蚀通常从齿面节线附近开始出现。行业老手说，初期点蚀表现为细小的针尖状麻点，直径约0.5~1.5mm。随着运行时间增加，麻点逐渐扩大并相互连接，形成大面积的剥落坑。点蚀的主要成因包括：接触应力超限是最根本的原因——当齿面接触应力超过材料的接触疲劳极限时，在循环载荷作用下齿面亚表层萌生微裂纹，逐步扩展后形成点蚀。润滑不良是加速点蚀的重要因素。润滑油膜厚度不足时，金属直接接触产生微焊合与撕裂，加速裂纹扩展。可参考起重机齿轮油选型指南了解各工况下的正确油品选择。齿面硬度不足同样会降低抗点蚀能力。硬齿面齿轮（HRC58~62）的抗点蚀能力比软齿面齿轮（HB280~320）高出5~8倍。若齿轮热处理质量不达标，齿面硬度分布不均，低硬度区域会率先出现点蚀。

二、齿面磨损的类型与特征

齿面磨损（Wear）分为磨粒磨损、粘着磨损和腐蚀磨损三种类型。磨粒磨损是最常见的磨损形式，由润滑油中的硬质颗粒（如金属碎屑、铸造型砂、外界粉尘）在齿面间产生切削作用造成。行业老手说，在起升机构减速机中，长期使用后油底壳沉积的金属磨屑浓度达到500ppm以上时，磨粒磨损速度会急剧加快。粘着磨损发生在油膜破裂条件下，齿面金属直接接触产生局部熔焊，相对滑动时将焊合点撕裂形成凹坑和划痕。严重粘着磨损会导致齿面出现胶合（Scoring）现象，齿面沿滑动方向出现大面积撕脱痕迹。正常工况下，齿面磨损量0.1mm以内属于正常范围，当齿厚减薄超过10%或齿面硬化层被磨穿时，齿轮应立即更换。可参考减速机漏油原因排查与处理方法了解润滑油泄漏对磨损的影响。

三、齿面剥落与深层失效

齿面剥落（Spalling）是比点蚀更严重的齿面失效形式，表现为直径3~10mm的较大面积材料从齿面脱落，形成明显的凹坑。剥落通常从齿面次表层0.5~2mm深度处开始，裂纹平行于齿面扩展后突然隆起并剥落。剥落的根本原因是次表层剪切应力超过材料的剪切强度。起重机起升机构减速机在频繁重载启停工况下，齿轮承受的冲击载荷易引发次表层裂纹。当点蚀面积超过齿面总面积的15%或单个剥落坑直径超过5mm时，齿轮应立即更换。继续使用会导致齿面大块剥落，可能引发齿轮断齿等灾难性故障。行业老手说，齿面出现变色发蓝区域说明该处经历过高200℃以上的局部高温，材料已发生回火软化，承载能力大幅下降。

四、排查流程与检测方法

减速机齿轮点蚀磨损的排查应遵循“一听二看三测四析”的四步流程。第一步听声音：点蚀齿轮运行时发出周期性“咔咔”声，磨损齿轮则发出均匀的“沙沙”声。行业老手说，在减速机输入轴侧用听诊棒抵住轴承座位置，点蚀的冲击音每转一周出现一次，与齿轮啮合频率一致。第二步看油样：抽取油样观察颜色和金属颗粒。点蚀产生片状或鱼鳞状铁磁性颗粒，尺寸0.1~2mm；磨损产生细丝状或粉末状颗粒。可参考YZ系列起升专用减速器了解起升减速机的典型故障特征。第三步测硬度：用便携式里氏硬度计测量齿面硬度，与齿轮原始硬度对比，下降超过10%说明齿面已软化。第四步析数据：结合振动频谱分析，点蚀齿轮在啮合频率的2倍频和3倍频处出现明显边频带，是齿轮局部故障的典型特征。

五、处理方案与预防措施

针对不同严重程度的齿面失效，采取分级处理策略。一级（轻度点蚀，面积5%以下）：清理油路、更换润滑油、加强过滤，可继续使用并监测。二级（中度点蚀，面积5%~15%）：安排停机修磨齿面高点，去除毛刺，更换润滑油后降载运行50~100小时磨合观察。三级（重度点蚀或剥落）：必须更换齿轮副，同时检查配对齿轮和轴承。更换后需执行跑合规程——先空载运行2小时、再50%负载运行4小时、然后逐步加载至满负荷。预防措施包括：选用合适粘度等级的抗磨齿轮油，油温控制在40~65℃范围内；每月一次油样铁谱分析，铁含量超过200ppm时安排检修；每半年检查齿轮齿面状况，记录齿面照片建立变化趋势档案。
