吊车梁轨道安装规范——轨道安装标准与施工验收指南

轨道类型选择与规格对照

起重机轨道按截面规格分为P系列轻轨和QU系列重轨两大类。P系列轻轨按GB/T 11264标准执行，常用型号包括P38、P43和P50三种，每米重量分别为38公斤、43公斤和50公斤。P38轻轨适用于起重量不大于20吨的电动单梁起重机，P43适用于20吨至50吨通用桥式起重机，P50适用于50吨至100吨桥式起重机。QU系列重轨按YB/T 5055标准执行，包含QU70、QU80、QU100和QU120四种规格，每米重量从70公斤到120公斤不等。QU70和QU80轨道适用于50吨至100吨起重机，QU100适用于100吨至200吨，QU120则用于200吨以上的重型起重机。轨道材质通常采用U71Mn或U75V钢材，轨顶面硬度达到HB260至HB300，具有优秀的耐磨性能和抗疲劳强度。选择轨道类型时不仅要考虑起重机的吨位，还要参考工作级别——频繁作业的A6级以上起重机建议选用高一级的轨道规格，延长轨道使用寿命。

轨道安装标高与精度标准

轨道安装的精度直接决定起重机运行的平稳性和车轮的使用寿命。按照GB/T 14405标准要求，同一跨内两条轨道在同一截面上的标高偏差不得超过正负10毫米，相邻柱距之间的轨道标高偏差控制在正负5毫米以内。轨距偏差也是关键控制指标——当起重机跨度小于或等于19.5米时，轨距偏差允许正负3毫米；跨度大于19.5米时，轨距偏差允许正负5毫米。轨道沿长度方向的直线度偏差每10米不大于2毫米，全长范围内不大于15毫米。轨道的接头处高低差和左右错位不得大于1毫米，接头间隙按温度变化留设——标准温度下间隙为2毫米至4毫米，温度每变化10摄氏度调整1毫米。轨道底面与吊车梁顶面之间必须垫实，用钢垫板调整标高，垫板厚度不大于10毫米且不超过三层。河南克鲁德重工有限公司在现场安装指导中强调，轨道安装完成后必须用经纬仪和水平仪逐段检测标高和直线度，不合格段重新调整直至符合标准。

轨道压板与固定方式

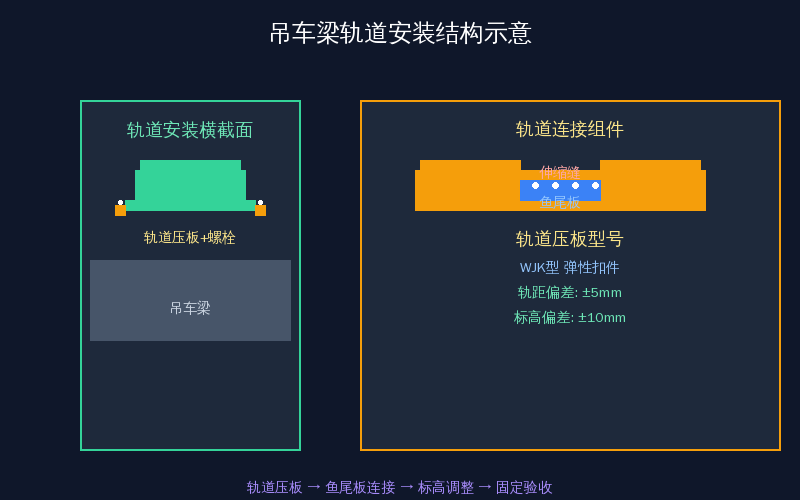

轨道通过轨道压板固定在吊车梁上，常用的固定方式有焊接式和螺栓式两种。WJK型轨道压板（详见WJK轨道压板型号规格与安装要求）是目前应用最广泛的弹性扣件系统，压板底部嵌入弹性橡胶垫板，能在起重机车轮通过时吸收冲击载荷。压板沿轨道方向按600毫米至700毫米间距均匀布置，轨道接头处需要加密至300毫米间距。螺栓式压板采用双头螺栓预埋在吊车梁中，固定力矩按设计值施加，通常为120牛米至180牛米。焊接式压板直接将底板焊接在吊车梁的预埋钢板上，焊缝高度不小于6毫米，焊接完成后做磁粉探伤检查。轨道固定后还需要安装轨道接头导电连接片，确保轨道作为起重机接地系统的组成部分具有良好的电气导通性——跨间接地电阻不大于4欧姆。对于露天作业的起重机轨道，轨道的两端的止挡装置必须与轨道可靠连接，止挡高度不低于车轮直径的一半。

鱼尾板连接与伸缩缝处理

轨道之间的连接采用鱼尾板加螺栓的方式，鱼尾板必须与轨道腰部紧密贴合。每条轨道接头使用两块鱼尾板对称安装，每块鱼尾板配4颗高强度螺栓。螺栓紧固扭矩按鱼尾板规格确定——P系列轨道为140牛米至160牛米，QU系列轨道为180牛米至220牛米。螺栓紧固后露出螺母2道至3道螺纹，加装弹簧垫圈防松。轨道不应设置在吊车梁的伸缩缝处，伸缩缝两侧的轨道必须断开并留设伸缩间隙——缝隙宽度按温度区间确定，常温区域取4毫米至6毫米，温差大的区域取8毫米至12毫米。伸缩缝处的轨道压板须采用可滑动式压板，允许轨道在温度变化时自由伸缩。同一跨内的两条轨道接头位置应错开至少500毫米，避免起重机两侧车轮同时经过接头产生冲击。
