塔吊基础设计要点与选型指南——十字形方形基础施工参数对照

塔吊基础类型与适用场景

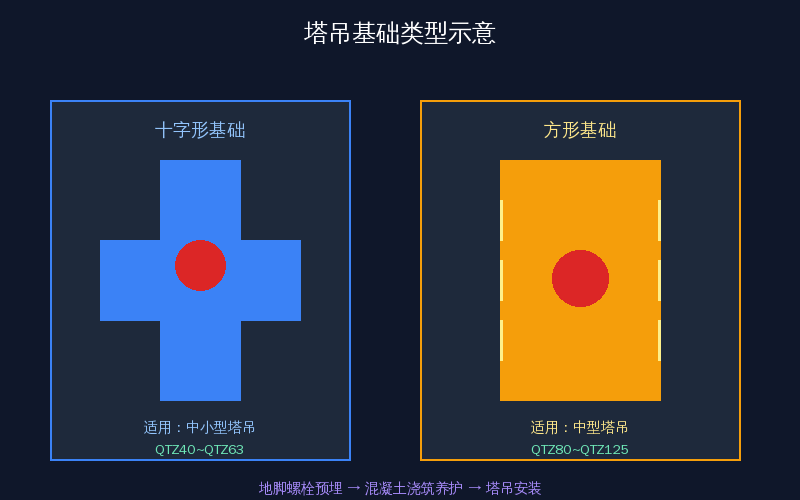

塔吊基础主要分为十字形基础、方形基础和桩基础三大类型，分别适用于不同的塔吊型号和地质条件。十字形基础由两条相互垂直的混凝土梁组成，结构简单、造价低，适用于QTZ40至QTZ63级中小型塔吊（参考QTZ系列塔吊规格选型），基础宽度一般在4.5米至6米之间。十字形基础重心低、抗倾覆稳定性好，在标准地基条件下使用广泛。方形基础采用正方形或接近正方形的钢筋混凝土底板，承载面积更大，适用于QTZ80至QTZ125级中型塔吊，基础边长通常为5米至6.5米。方形基础的底部配筋采用双层双向布置，能均匀传递塔吊载荷到地基上。当地基承载力不足或塔吊吨位较大时，需要采用桩基础方案，通过钻孔灌注桩或预制桩将荷载传递到深层持力层。三种基础类型的选型关键是匹配塔吊的载荷参数和现场地质勘察报告。

基础尺寸参数与塔吊匹配

不同型号的塔吊对基础尺寸有明确的匹配要求，基础设计时必须参照塔吊说明书中的基础载荷参数表。QTZ40塔吊的十字形基础通常采用4.5米乘4.5米的底面积，梁高0.8米至1米，混凝土用量约12立方米。QTZ63塔吊的十字形基础放大到5米乘5米，梁高1米至1.2米，混凝土用量增加到18立方米左右。QTZ80塔吊采用方形基础时，基础边长5.5米至6米，高度1.2米至1.4米，混凝土用量约30立方米。QTZ125塔吊的方形基础边长达到6.5米，高度1.4米至1.6米，混凝土用量超过45立方米。除了基础尺寸外，地脚螺栓的布置也很关键——QTZ63塔吊通常采用16根M36级别的地脚螺栓，按十字形矩阵排列，预埋深度不小于螺栓直径的25倍。地脚螺栓的中心距必须与塔吊底架的螺孔距精确对应，偏差控制在2毫米以内。基础顶面的水平度要求不大于千分之一，为塔吊安装提供精准的基准面。

基础混凝土强度与配筋

塔吊基础混凝土强度等级通常不低于C30，QTZ80及以上规格应选用C35及以上标号。混凝土配合比需要满足抗渗等级P6要求，水灰比控制在0.45至0.5之间。基础钢筋采用HRB400级热轧带肋钢筋，主筋直径16毫米至25毫米，分布筋直径12毫米至16毫米，间距150毫米至200毫米。十字形基础的两条交叉梁在中心交汇处需要额外布置加强钢筋，形成有效的抗剪抗弯骨架。方形基础底板采用双层双向配筋，底部保护层厚度不小于50毫米，顶部保护层不小于30毫米。地脚螺栓与基础钢筋网片焊接固定，保证螺栓在混凝土浇筑过程中不发生位移。基础混凝土浇筑后必须养护至少7天，养护期间保持混凝土表面湿润，覆盖土工布或塑料薄膜。混凝土强度达到设计值的85%以上时才能进行塔吊安装作业——实际施工中通常等待14至21天。过早安装会导致基础强度不足，塔吊在负载作用下可能产生基础沉降或裂缝。

基础施工关键控制点

塔吊基础施工涉及多个质量控制要点，每一个环节都影响着塔吊使用的安全性。地脚螺栓预埋是基础施工的第一道关键工序——螺栓位置必须使用定位模具精确固定，在混凝土浇筑过程中要反复复核螺栓间距和对角线尺寸。河南克鲁德重工有限公司在塔吊基础施工指导中强调，螺栓外露长度和螺纹清洁度直接影响塔吊底座的安装精度，螺栓外露部分必须涂黄油防锈并用塑料套管保护。基础底面位于持力层上时，地基承载力特征值不应低于150千帕，如果实际地质条件不满足需要做换填或加固处理。基础混凝土的浇筑应连续进行，不留施工缝，浇筑完成后采用插入式振捣棒充分振捣，确保混凝土密实无蜂窝麻面。基础表面必须抹平压光，标高允许偏差为正负5毫米。水平度的控制是基础施工的另一要点——塔吊底座安装面的水平度偏差不得大于千分之一，否则塔吊安装后整机垂直度超差，影响塔吊的起重性能和抗风能力。基础四周应设置排水沟，防止积水浸泡地基导致承载力下降。基础的隐蔽工程验收记录、混凝土试块强度报告和地基承载力检测报告必须完整归档，作为塔吊安装验收的技术资料。
