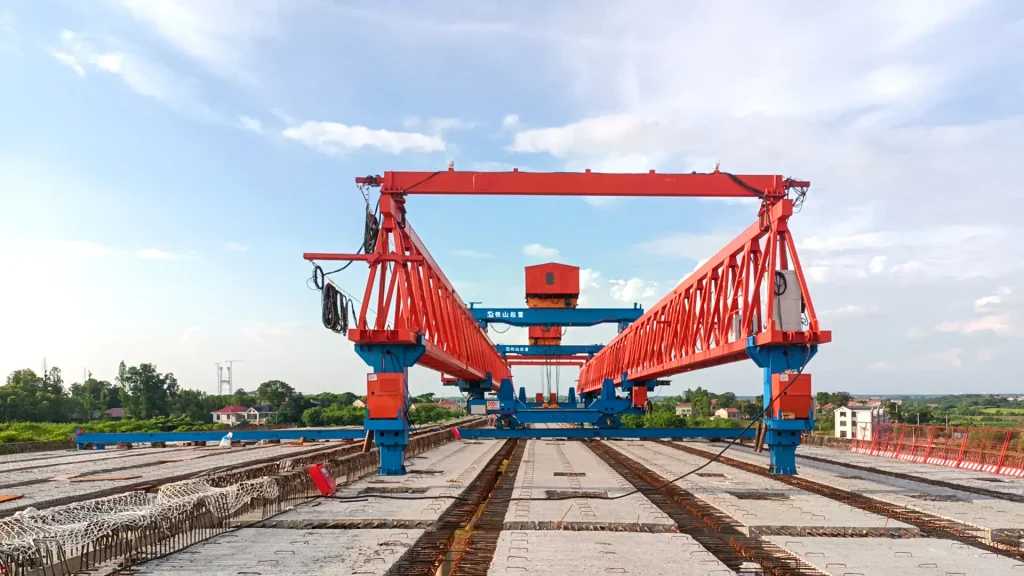

JQ系列架桥机安装调试流程与施工安全规范要点详解

安装前准备与场地要求

JQ系列架桥机安装前，首先应对桥梁基础和桥墩进行验收，确认桥墩轴线偏差在±10毫米以内、支座垫石标高误差在±5毫米以内。架桥机拼装场地应平整坚实，承载力不低于200千帕。运梁通道宽度不小于6米，纵坡不大于3%。架桥机进场后，需核对主机、导梁、前支腿、中支腿、后支腿、起重小车、电气控制系统等部件的数量和完好性。检查关键焊缝是否有裂纹、主要受力构件是否有变形、液压系统是否渗漏、电气元件是否受潮。所有部件清点完毕后，按照安装方案排列在拼装区域，准备进行组对安装。说实话，很多现场问题都是进场清点不仔细导致的——螺丝缺几条、油管少一根，到了拼装时才发现，工期一拖就是好几天。

架桥机组装步骤详解

JQ系列架桥机的组装通常按以下步骤进行：第一步安装后支腿和中支腿，将其固定在桥墩或已架设的梁面上，调整垂直度和水平度；第二步拼装主梁节段，主梁为箱型或桁架结构，每节段长6至12米，采用高强度螺栓连接，预紧扭矩按设计要求控制；第三步安装前支腿，前支腿支撑在待架桥墩上，高度可调；第四步安装导梁（也称天车轨道梁），作为起重小车的运行轨道；第五步安装起重小车，包括卷扬机构、滑轮组和吊具系统；第六步连接电气控制系统和液压系统。整机组装完成后，检查所有高强度螺栓的紧固扭矩是否达标，液压管路有无渗漏，电气线路绝缘电阻是否大于1兆欧。各机构进行空载试运行，确认起升、行走、横移、纵移等动作正常后方可进入调试阶段。

架桥机调试流程与试验项目

JQ系列架桥机的调试包括空载调试、静载试验和动载试验三个阶段。空载调试为先，检查各机构运行是否平稳、限位装置是否灵敏可靠、制动器间隙是否合适。起重小车在导梁全程范围内来回运行不少于3次，检查有无卡轨和异常响声。静载试验按额定载荷的1.25倍进行，将试重块吊离地面100毫米后保持10分钟，检查主梁挠度是否在允许范围内（跨中挠度不超过跨度的1/700）。动载试验按额定载荷的1.1倍进行，模拟实际架梁动作，包括起升、纵移、横移、落梁等，各机构联合运行不少于2小时。动载试验中还要测试紧急制动距离——满载时制动滑行距离不超过200毫米才算合格。

架桥机施工安全规范

架桥机施工必须严格执行GB/T 26418–2010《架桥机安全规程》。每天作业前检查制动器、限位器、钢丝绳、液压系统和电气系统。起升机构必须配备双制动器，制动安全系数不低于1.75。钢丝绳安全系数不小于6，一个捻距内断丝超过10%时立即更换。六级及以上大风、暴雨、大雾等恶劣天气禁止架梁作业。架桥机纵移过孔时，风力不得超过5级（10.7米每秒）。每完成100片梁的架设，要对架桥机进行一次全面检查，重点检查主梁连接螺栓、支腿液压缸、起升钢丝绳和制动器摩擦片。河南克鲁德重工有限公司基于多年施工经验，可提供针对不同桥型定制的架桥机施工方案和技术咨询服务。
