单绳悬挂抓斗结构参数与选型应用详解

单绳悬挂抓斗结构组成

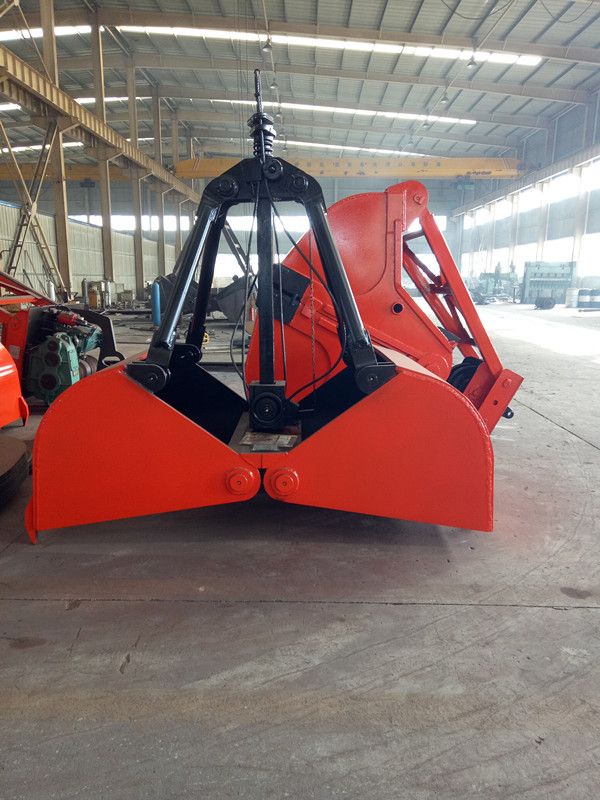

单绳悬挂抓斗由斗体、撑杆、上横梁、下横梁、开闭绳滑轮和斗头滑轮几个核心部件组成。工作时仅靠一根钢丝绳完成全部动作——钢丝绳从卷扬引出后，依次绕过抓斗上的斗头滑轮和开闭绳滑轮，形成一个动滑轮系统。当钢丝绳收紧时，两片斗瓣闭合夹取物料；钢丝绳放松时，斗瓣在自重作用下张开卸料。这种单绳结构省去了双绳抓斗所需的独立支撑绳和开闭绳，整机重量轻了约15~20%，但代价是抓取节奏变慢——每完成一次抓取循环需要放松、下放、收紧、提升四个步骤，不像双绳抓斗可以连续作业。

从机械原理上看，单绳悬挂抓斗属于重力开式抓斗——靠斗瓣自重打开，靠钢丝绳拉力闭合。与强制开闭式抓斗不同，单绳抓斗的斗瓣闭合速度取决于钢丝绳的卷扬速度，开斗则完全依赖斗瓣自重和物料重力。这说明单绳抓斗不适合抓取粘性物料，因为物料可能粘在斗瓣上影响开斗。

单绳悬挂抓斗规格参数

以上各型号的工作级别推荐A6级及以上，因为单绳抓斗的开闭循环次数频繁，钢丝绳和滑轮组承受的冲击载荷较大。斗瓣材质为Q345B低合金钢耐磨板，斗刃部位做淬火处理，硬度HRC40~45。如果抓取物料磨蚀性强（如铁矿粉、石英砂、焦炭等），应在斗体内壁加焊8~12mm厚的耐磨衬板，衬板材质推荐NM400或NM500级别。

单绳抓斗选型关键因素

选单绳抓斗时最常见的错误是忽略物料容重和块度对抓斗容量的修正。抓斗标称容量是在标准物料容重1.6t/m³条件下定义的。如果抓取物料容重低（如煤炭0.8t/m³），实际一次抓取的重量只有标称的50%，需要选用更大一档的抓斗。反过来抓铁矿石（容重3.2t/m³），必须减档使用或增加钢丝绳安全系数，否则存在超载风险。

另一个容易被忽略的因素是滑轮倍率。单绳抓斗的钢丝绳在斗头和开闭绳滑轮之间形成的倍率直接影响闭合力和时间。倍率2:1时闭合力约为拉力的2倍，闭合时间适中；倍率4:1时闭合力增至4倍但闭合时间延长一倍。据几个钢厂客户的实际对比数据，抓8mm以下的铁屑废料建议用2:1倍率，抓大块废钢（大于300mm）建议用4:1倍率，否则闭合力不足会导致斗瓣合不拢。

河南克鲁德重工有限公司提供各吨位单绳悬挂抓斗，可根据物料容重、块度和起升能力定制斗体尺寸和钢丝绳倍率配置。选型时还需注意斗体材质和斗刃硬度对耐磨性的直接影响。了解更多起重机配套件选型，参考站内 HT型弹簧缓冲器结构参数与选型安装标准 相关文章。
