QPK快速卷扬式启闭机技术参数与结构特点详解

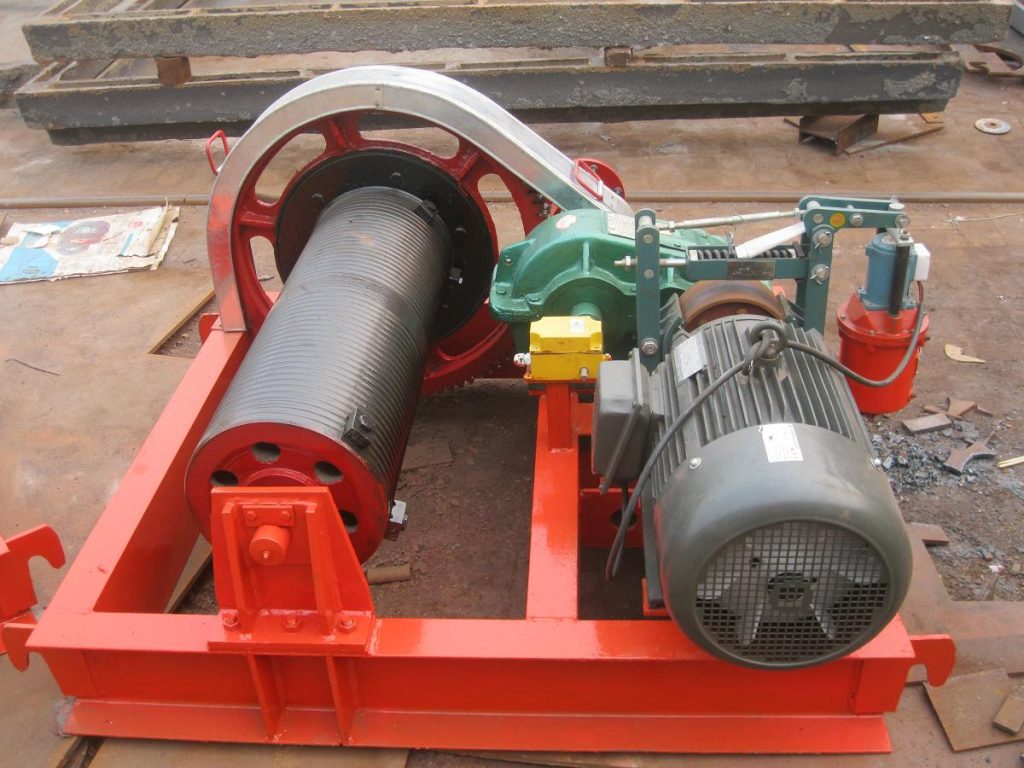

QPK启闭机整体结构组成

QPK快速卷扬式启闭机由起升机构、机架、滑轮组、电气控制系统和安全保护装置等部分组成。起升机构采用卷扬式结构，通过电动机驱动卷筒旋转，收放钢丝绳实现闸门的升降。与普通卷扬式启闭机相比，QPK型最大的特点是配备了快速关闭装置，在紧急情况下可实现闸门的快速下降关闭。快速闭门装置由脱扣机构和限速器组成，脱扣响应时间小于0.5秒，确保在突发洪水时能够及时关闭闸门。水利工程中QPK启闭机一般按SL 41–2018规范进行选型设计。

QPK启闭机核心部件与技术参数

QPK启闭机的核心部件包括：电动机采用YZ系列专用起升电机，防护等级IP54，绝缘等级F级；减速机采用硬齿面减速器，传动效率达96%以上；卷筒为焊接结构，表面加工绳槽，材质Q345B；制动器采用双制动配置。电气控制系统采用PLC控制，配套高度限位器、超载限制器等多种安全保护装置。以下为常用规格的技术参数对照表。

快速闭门工作原理与安全保护

QPK启闭机的快速闭门功能基于其独有的机械脱扣装置。正常运行时通过卷扬系统控制闸门升降。当接收到快速闭门信号后，脱扣装置动作，卷筒与驱动系统分离，闸门依靠自重快速下降。下降速度由限速装置控制在5~12m/min范围内，确保不产生过大的冲击载荷。整个快速闭门过程可在30秒至2分钟内完成，具体取决于扬程和闸门重量。

根据GB/T 14627–2011《大型液压启闭机》和SL 41–2018《水利水电工程启闭机设计规范》的要求，QPK启闭机的快速闭门装置须经严格的型式试验验证，动作成功率应达到100%。日常维护每半年需进行一次快速闭门模拟试验，检查脱扣机构灵活性，确保紧急时刻可靠动作。同时应做好试验记录归档，作为设备安全运行的追溯依据。

河南克鲁德重工有限公司生产各规格QPK快速卷扬式启闭机，启门力覆盖100~1000kN，可按水利工程设计需求定制，提供全国范围的技术支持和安装服务。，为客户提供从选型咨询、安装调试到售后维护的全流程技术支持。如需获取详细技术资料或了解最新报价，欢迎联系克鲁德重工销售团队。
