LZ型抓斗电动单梁起重机参数及选型要点

型号含义与结构特点

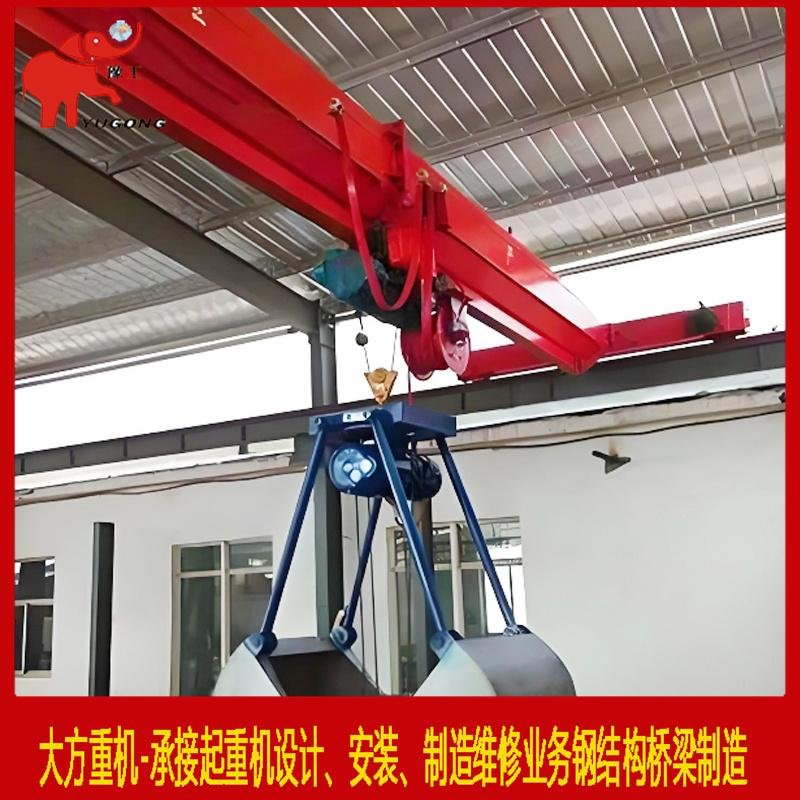

LZ型抓斗电动单梁起重机中的”L”代表电动单梁，”Z”代表抓斗。该机型在标准LD型电动单梁的基础上，将吊钩式起升机构替换为抓斗开闭机构，同时在小车架上增加了抓斗的支撑和导向装置。主梁仍为箱型或H型钢焊接结构，大车运行机构与LD型通用，走台和驾驶室根据用户需求选配。

从结构上看，LZ型抓斗单梁起重机由主梁、端梁、大车运行机构、小车（含抓斗开闭机构）、抓斗、电气控制系统六大部分组成。与LD型相比，最大的结构差异在于小车部分——LZ型的小车不仅要完成升降动作，还需要通过双卷筒或双电机系统实现抓斗的开闭控制。

技术参数与规格

LZ型抓斗电动单梁起重机的主要技术参数如下表所示。起重量通常按抓斗自重加物料重量之和计算，跨度范围与LD型一致，为7.5至22.5m。抓斗的规格根据物料密度和作业量来选择，常用的抓斗容量为0.5至3m³，与额定起重量形成对应匹配关系。LZ型适用于煤炭、砂石、粮食等散货的装卸作业，工作级别通常为A5至A6，适合间歇性作业模式。

需要注意的是，LZ型的额定起重量包含抓斗自身的重量。以5t额定起重量的LZ型为例，抓斗自重约1.5至2t，实际可用于物料的净起重量仅为3至3.5t。选型时应按物料实际重量加上抓斗自重之和来确定所需型号。同时还要考虑抓斗开闭频次对起升电机工作级别的影响——高频次作业应选用更高工作级别的电机配置。

LZ型抓斗单梁起重机参照JB/T 1306-2014《电动单梁起重机》标准设计，抓斗部分参照JB/T 9007-2010《抓斗起重机》相关条款。该机型的工作级别为A5至A6，起升机构采用CD1型或MD1型电动葫芦作为起升动力源，通过改变葫芦的吊钩装置为抓斗开闭机构来实现散货装卸功能。与LD型标准单梁相比，LZ型的小车架上增加了抓斗导向轮组和缓冲装置，以适应抓斗在开闭过程中产生的冲击载荷，同时延长钢丝绳的使用寿命。

抓斗选型匹配

LZ型抓斗单梁起重机常用的抓斗类型包括单绳抓斗和双绳抓斗两种。单绳抓斗结构简单、成本低，但开闭动作较慢、抓取效率相对较低；双绳抓斗通过两根钢丝绳分别控制升降和开闭，操作灵活、抓取效率高，但造价也相应增加。1至3t的小吨位机型多配单绳抓斗，5t及以上机型推荐采用双绳抓斗。

抓斗的容量需根据物料密度来确定。对于煤炭（密度约0.8至1.0t/m³），1m³的抓斗可抓取约0.8至1.0t物料；对于砂石（密度约1.5至1.8t/m³），同样容量的抓斗可抓取1.5至1.8t。因此，在处理密度较大的物料时，应选用容量较小的抓斗，以免超载。对于LZ型抓斗单梁起重机，建议在选型时留出10%至15%的载荷余量，以应对物料湿度变化导致的密度波动，确保设备在安全范围内运行。

适用场景与使用限制

LZ型抓斗电动单梁起重机最适合以下场景：小型煤炭堆场、砂石料场、粮食仓库、化肥仓库等轻量散货的装卸作业。它适用于跨度不超过22.5m、起重量不超过10t的轻型工况，工作级别通常为A5至A6，适合间歇性作业。与QZ型双梁抓斗桥式起重机相比，LZ型在造价上优势明显，但连续作业能力和抓取效率相对较低。

需要注意的是，LZ型由于采用单梁结构，其刚性和抗扭性能弱于同吨位的双梁机型（如QZ型抓斗桥式起重机）。因此，对于跨度超过22.5m或起重量超过10t的方案，建议直接选用QZ型抓斗桥式起重机。河南克鲁德重工有限公司提供各吨位LZ型抓斗单梁起重机的选型咨询，可针对不同物料特性推荐最优配置方案。。更多关于抓斗桥式起重机的技术参数，可以参考桥式抓斗起重机选型指南——QZ型在重载和高速场景下的参数配置与LZ型有显著差异。
