HSZ型手拉葫芦规格参数与选型应用指南

HSZ型手拉葫芦规格参数总览

HSZ型手拉葫芦采用行星齿轮传动机构，通过手拉链条驱动起重链轮，实现重物的垂直起升。其核心技术参数包括额定起重量、起重高度、链条行数、手拉力和净重五项。额定起重量的标准系列为0.5t、1t、2t、3t、5t、10t、20t、30t、50t九个等级，其中1~5t是市场应用最广泛的区间。起重高度标准为3m，可按需定制6m、9m等规格。HSZ型遵循GB/T 9008–2008和JB/T 7334–2011标准制造，每台产品出厂前均经过1.5倍额定载荷的静载试验和1.1倍额定载荷的动载试验。

结构组成与工作原理

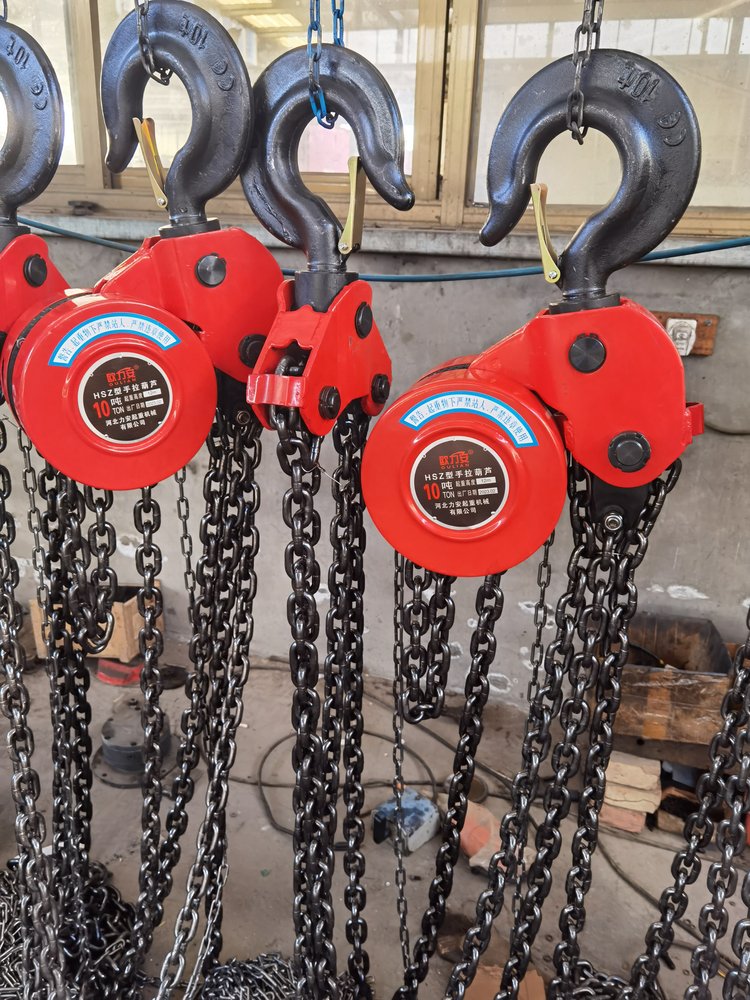

HSZ型手拉葫芦由手拉链条、起重链条、上吊钩、下吊钩、五齿轮长换向机构和制动系统六大核心部件组成。操作时拉动手拉链条驱动五齿轮换向机构，通过行星齿轮减速后将旋转运动转换为起重链条的直线运动，实现重物升降。制动系统采用棘轮棘爪式结构——当操作者停止拉动手拉链条时，制动器自动锁定，确保吊物在任意高度安全悬停。额定载荷下的制动下滑量不超过10mm，这是手拉葫芦安全性的核心指标。HSZ型手拉葫芦的工作环境温度范围为–20~+40℃，不适用于有腐蚀性气体、易燃易爆粉尘的环境——对于这类工况，应选择防爆型手拉葫芦（铝青铜/铍青铜材质）。

选型要点与特殊型号对照

选型HSZ型手拉葫芦时首要考虑的是额定起重量——应按照被吊物件最大重量的1.25~1.5倍选择葫芦规格，确保安全余量。例如起吊800kg的设备应至少选择1t规格，起吊4t的设备应选择5t规格。起重高度的选取也需注意——标准出厂高度为3m，如果实际使用需要6m或更高，订购时必须明确标注。在实际操作中，起重量越大，手拉力的舒适度越低——5t规格需要450N的手拉力，而20t规格需两人同时操作（550N×2），30t和50t规格则需要三人。

对于需要电力驱动的场景，CD1型钢丝绳电动葫芦技术参数提供了电动操作的替代方案，适用于有电源的常规车间工况。与电动葫芦相比，手拉葫芦的优势在于完全独立于电力供应，特别适合无电源的检修现场、户外作业和紧急抢修场景。此外在野外施工和应急抢险中手拉葫芦的便携性远优于电动设备。

HSZ型手拉葫芦还有多种变型产品满足特殊工况。HS-C型紧凑型——同起重量自重比标准型轻15~20%，携带更方便。HS-VT型双速手拉葫芦——快慢速比1:1.5~1:2，空载或轻载时使用快速档提高效率，重载时切换慢速档降低操作力。防爆手拉葫芦采用铝青铜或铍青铜材质，摩擦不产生火花，Ex II 2G c IIB T4防爆等级，适用于化工厂、加油站、煤矿等有爆炸性气体或粉尘的场所。不锈钢手拉葫芦采用304/316不锈钢材质，适用于食品加工、制药、海洋工程等防腐场合，起重量0.5~10t。河南克鲁德重工有限公司供应全系列手拉葫芦产品，出厂价供应。
