MLL型梅花弹性联轴器技术参数与选型应用指南

MLL型梅花联轴器结构与工作原理

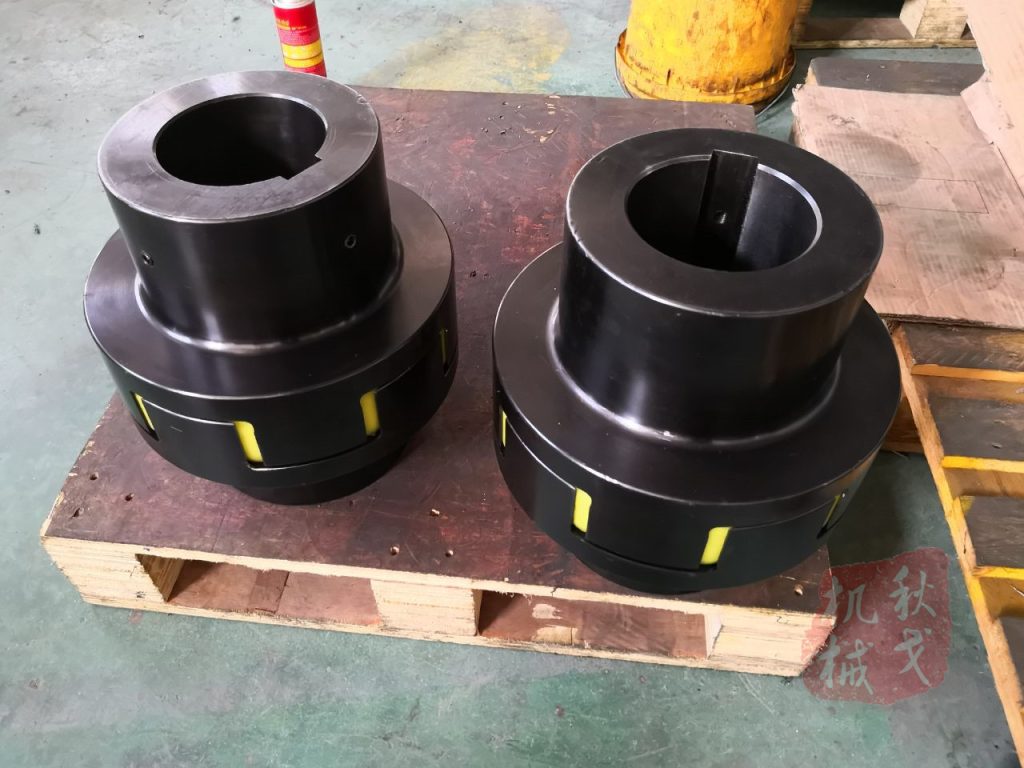

MLL型梅花弹性联轴器由两个半联轴器（主动端和从动端）和一个梅花形弹性体（通常简称”梅花垫”或”梅花块”）三部分组成。两个半联轴器的端面带有爪齿，爪齿之间嵌装梅花形弹性元件。动力从主动端爪齿→弹性元件→从端爪齿传递，弹性元件的受压缩变形实现缓冲减振和偏差补偿。梅花弹性体通常采用聚氨酯PU材质（也有采用丁腈橡胶NBR或聚酯弹性体Hytrel的型号），工作温度范围-30~+80℃，邵氏硬度一般为92±2 Shore A。与齿式联轴器相比，梅花联轴器最大的优势是无需润滑、更换弹性体即可恢复性能、对安装对中精度要求相对较低——非常适合起重机的频繁启停和正反转工况。

MLL系列主要型号与技术参数

型号规格结构型式公称扭矩(N·m)最大转速(r/min)轴孔直径范围(mm)轴孔长度(mm)

MLL系列分为MLL-Ⅰ型（标准型）和MLL-Ⅱ型（轻载型）两大基型，在此基础上发展出MLS型（双法兰型，适用于减速机输入端直接连接）、MLZ型（制动轮型，与制动器制动轮集成为一体，减少轴向长度）和ML型（基本型，无加长段的最简配置）等变型。选型时最关键的参数是公称扭矩——许用扭矩必须大于电机额定扭矩乘以安全系数1.25~1.5。举例来说，5t电动葫芦配备0.8kW锥形转子电机时，计算扭矩约55N·m，选用MLL-Ⅰ-2或MLL-Ⅰ-3号即可满足要求。

梅花弹性体选型与更换周期

梅花弹性体（梅花垫）是联轴器中最容易磨损的部件，其寿命直接影响联轴器整体性能。弹性体的使用寿命与工作环境温度高度相关——在常温（-10~+40℃）常规工况下，聚氨酯弹性体的更换周期约为12~18个月；在高温（+40~+60℃）或含油雾环境中，寿命缩短至6~12个月；在超过+70℃的冶金/铸造车间环境中，建议采用耐高温聚酯弹性体（最高耐受+120℃），更换周期可延长至18~24个月。判断弹性体是否需要更换的三个标准是：目视检查发现弹性体表面有明显裂纹或永久变形、弹性体硬化失去弹性（手指按压无回弹感）、设备运行中出现明显的振动或冲击噪声。更换弹性体时务必注意——不同硬度等级（92A、95A、98A）的弹性体不可混用，硬度越高的弹性体传递扭矩能力越强但缓冲性能下降。

MLL联轴器安装与对中要求

MLL型梅花联轴器的安装对中精度直接影响使用寿命。国标GB/T 3852–2017《联轴器轴孔和联结型式与尺寸》规定了梅花联轴器的主要安装要求：径向偏移允差≤0.05~0.10mm（取决于型号大小，小型号取小值），角向偏移允差≤0.5°~1.0°，轴向偏移允差≤1~3mm。超过上述偏差范围时，弹性体因局部过载而加速失效——统计表明，对中偏差超过0.2mm的联轴器，弹性体寿命约降低40%~60%。安装时应使用百分表或激光对中仪测量偏差，调整电机底座垫片至达标。螺栓紧固力矩需按产品说明书执行——以MLL-Ⅰ-4号为例，紧固螺栓推荐力矩35~45N·m，过紧可能导致爪齿根部应力集中而产生裂纹。

河南克鲁德重工有限公司配套的各系列桥式起重机起升机构均采用MLL型梅花弹性联轴器作为标准配置，随设备出厂附带备用弹性体一套。如需了解联轴器与减速机的匹配参数和完整的传动系统配置方案，可直接联系克鲁德技术支持团队获取详细选型指导。

梅花联轴器和制动器同为起重机起升机构的关键配套件——YWZ系列电力液压制动器提供了完整的制动器型号参数和选型标准，可供联轴器与制动器配套选型参考。
