- 四类型式：机械碰压式、凸轮旋转式、接近开关式、光电式
- 三级布防：减速限位、停止限位、端部止挡与缓冲器
- 关键参数：触点容量、防护等级、动作角度与重复精度
一、四类型式与工作原理
行程限位器装在运行机构行程的两端，靠机械碰压或者非接触感应切断运行电机电源，让5t~50t的通用大车小车在撞上端部止挡之前停下来。按检测方式分成四类，各有各的用武之地：机械碰压式靠撞尺压动滚轮或顶杆，触点立刻断开，结构简单、抗干扰强，缺点是触点会磨损；凸轮旋转式把直线行程换算成转角，靠蜗轮蜗杆减速后带动凸轮压合微动开关，大车行程和起升高度限制都常用它；凸轮旋转式的转角可以按行程长度整定，接近开关式不接触、无磨损，检测距离只有几毫米到20mm；光电式靠对射或反射光路判断位置，长行程大车和防碰撞场合更常见。
机械式的短处在于触点会烧蚀，撞尺必须做成可调式才方便整定；接近开关式的短处是要外接DC24V电源，强电磁干扰下容易误动作，所以屏蔽线和接地不能省；光电式最怕粉尘和雨雾挡光，露天跨用的时候要配遮光罩，否则下过一场雨就可能整条行程失灵。行业老手说，露天跨和粉尘车间优先选非接触式，室内中低频设备用机械式更省成本——型式选错了，后面怎么调都别扭。
这不是可选件。GB 6067.1要求大车和小车运行机构都装设行程限位装置，GB/T 3811-2008把限位器列进安全保护装置，定期检验按TSG Q7015执行，动作记录和检验记录要留档2年。带载调速的桥门式设备还要复核限位动作时与制动器抱闸的先后顺序，缺了这一项，年检直接过不了。

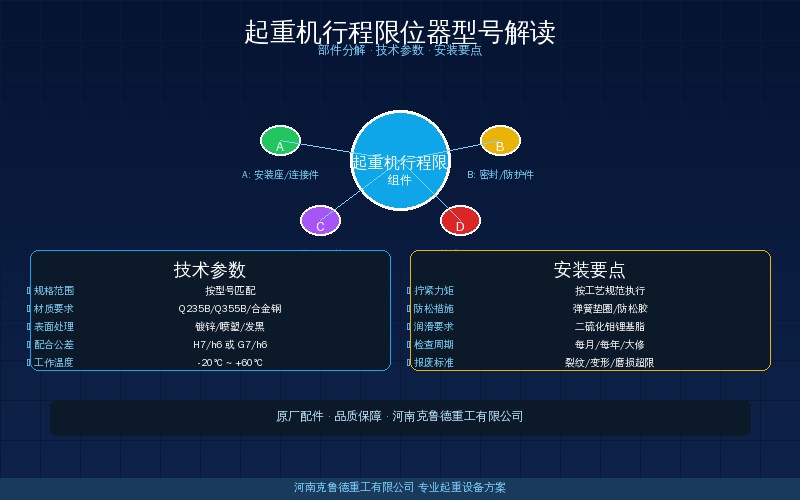

二、核心参数与型号标记
触点容量是第一个要看的参数。控制回路电流很小，但限位器要切断运行接触器的线圈回路，选型按实测控制电流的2倍以上留余量更稳妥。触点形式常见为1常开1常闭（1NO+1NC），需要联锁的设备选2NO+2NC。这里要注意，触点容量是按阻性负载标定的，带的若是接触器线圈这类感性负载，10t以下的小车运行回路留一倍余量就够，50t以上的大车回路建议留到两倍。
额定绝缘电压要高于回路电压，AC380V和DC220V两档基本能覆盖多数电控系统。防护等级跟着安装环境定：室内干燥车间IP54够用，露天跨、码头、冲洗区域要选IP65以上；粉尘爆炸场所必须选隔爆型，防爆标志至少达到Ex dⅡBT4。隔爆型壳体要经检验机构认证，环境温度按零下25度到55度核对，北方露天跨要确认低温下动作不迟滞。行业老手说，限位器坏得最快的部位不是触点，而是进水以后锈死的转轴，壳体上省的那点钱，最后都变成停机损失。
动作参数同样要写进选型表。动作角度指凸轮式的可调范围，常见0~360度，实际整定在90度或者180度；重复精度机械式约正负2度，接近开关式可以做到正负1mm；机械寿命一般要求不低于100万次，电气寿命不低于10万次。型号标记里还要看清触点形式、出线方向和安装孔距，装反或者孔距对不上，现场返工的代价很大。凸轮式与重锤式、光电式的差别，可以对照高度限位器类型对比——重锤式凸轮式光电式选型要点。
三、安装位置与撞尺设置
安装位置决定保护能不能起作用。大车行程限位器一般固定在端梁侧面或者轨道支承梁上，撞尺装在轨道端部的支架上；小车行程限位器装在小车架或者主梁下盖板，碰块装在小车轨道两端。安装面要平整，底座螺栓加弹垫防松，装完先手动压下滚轮，确认触点动作顺滑、没有卡滞再送电。
行程末端建议按三级布防。减速限位设在大车距端部止挡1~2m的位置，先把速度降下来，通常能减掉一半以上的动能；停止限位设在0.3~0.5m的位置，切断运行电源；最后一道防线留给端部止挡与缓冲器。三级之间必须留出足够的动作余量，否则减速限位还没动作，车就已经压到停止限位上。
只装一级停止限位的高速大车，撞停冲击会明显加大，端梁焊缝长期受这种冲击，疲劳裂纹出现得更早。撞尺长度要按滚轮行程反推，常见做法是留200~500mm，保证大车降到检修速度时滚轮已经压在撞尺上，而不是等撞尺顶死才勉强压合。撞尺与滚轮的初始间隙控制在5~15mm，间隙过大动作滞后，过小又容易误动作。撞尺用不锈钢或者镀锌角钢制作，端部做15度到30度导角，减少斜向冲撞时的卡滞。限位器日常检查和保养周期，可以看起重机限位器维护保养：高度行程起重量力矩四类装置检查要点。
四、调试验收要点
调试先空载后带载。手动盘车确认触点通断正常，再送电以检修速度开动大车，记录限位器动作时车轮踏面到端部止挡的实测距离，一般控制在0.3~0.5m。同一端连续动作5次，动作位置差不应大于10mm，偏差超了就要重新整定撞尺的前后位置。整定完成后把撞尺的锁紧螺母复核一遍，运行中的振动是撞尺移位最常见的原因，这一点在现场被反复验证过。
- 减速限位：动作后大车速度明显下降，无异响
- 停止限位：动作后运行接触器立即释放，制动器抱闸
- 反向确认：动作后能反向开动，不得双向断电
- 极限保护：撞尺失效时仍有端部止挡兜底
验收还要做断电试验和联锁确认。断开主回路模拟故障，限位器动作后运行电机应可靠断电，制动器随即抱闸；同时确认限位器动作以后只切断该方向的运行，反向仍能操作，否则设备会被困在行程末端，只能靠人工盘车脱困。克鲁德技术团队在整机调试中要求把动作距离、重复精度和断电试验结果一并写进调试记录，出厂前按GB 50278的验收条款复核一遍再交付。
带载试验按额定起重量的1.0倍做一次全行程往返，检查高速段是否触发减速限位、停止位置是否稳定。限位器和指示器类装置的检验要求近年一直在更新，新版标准对术语与检查项目的调整，可以参照GB/T 24810.1-2026起重机限制器和指示器新规有哪些变化？术语与检查要求解读。
五、选型误区与故障排查
选型最常见的误区有三个。把限位器当成缓冲器用，指望它吸收撞击动能——限位器只负责断电，吸能必须交给缓冲器；只装停止限位不装减速限位，重载高速工况下冲击载荷会成倍上升；露天或者冲洗车间按室内标准选IP54，潮气进壳体以后转轴锈死，动作时直接失灵。行业老手说，限位器省在壳体和防护等级上的钱，最后都赔在停机时间上。
故障排查按现象找原因最省时间。动作后不停车，先看触点有没有烧蚀，再顺着引线查到端子；动作位置漂移，多是撞尺螺栓松动或者撞尺被撞击后变形；潮湿环境频繁误动作，先查壳体密封和接线端子受潮；接近开关式反应变慢，一般为检测距离衰减或者感应面结垢。这些现象和处理办法对照上表就能判断，每小时的动作次数越高，检查间隔越要往前压。
克鲁德重工在生产中要求限位器的安装底座与撞尺支架一起做防腐处理，出厂前逐台手动动作3次并测试触点通断。在用起重机每2年一次定期检验，限位器随整机一起复测动作距离；停机超过30天的设备重新启用前要先手动动作一次。行业老手说，限位器最怕的不是用坏，而是被人为短接绕过——这属于安全装置失效，按GB 6067.1的规定不允许使用，年检发现要限期整改。
常见问题解答
问：起重机行程限位器怎么安装调整？
答：先按型号核定触点形式和防护等级，再把底座固定在大车端梁或者小车架上，撞尺装在轨道端部支架上。手动压下滚轮确认触点通断，然后以检修速度开动，实测动作时车轮到端部止挡的距离，通过移动撞尺把滚轮间隙整定到5~15mm，最后连续动作5次复核重复精度。
问：行程限位器是否可以用接近开关替代机械行程开关？
答：可以，但要满足两个条件。环境上，接近开关适合粉尘、潮湿和高频动作场合，非接触也免了触点磨损；可靠性上，它属有源器件，要靠外接DC24V电源和屏蔽电缆抗干扰，安全回路里通常再保留一只机械式停止限位做冗余，不能只靠接近开关看住行程末端。
问：行程限位器和高度限位器的区别是什么？
答：区别在保护的运动方向。行程限位器管大车和小车的水平运行，装在运行轨道两端，动作靠行程末端的撞尺触发；高度限位器管吊钩上升，装在卷筒或者起升机构附近，限制吊钩最高位置。两者都是安全装置，但检测对象、安装位置和整定方式完全不同，混用会导致该停的方向停不住。
问：限位器的触点寿命多少万次需要更换？
答：机械式行程限位器的机械寿命通常要求不低于100万次，电气寿命不低于10万次，实际更换还是以状态为准。触点出现明显烧蚀、凹坑，或者实测接触电阻超过0.5欧时就要换掉，不必等到动作失灵再处理。A7以上高频工况寿命大致打对折，检查周期也应缩短一半。
