工字钢轨道规格型号与悬挂式起重机配对选型指南

一、工字钢轨道是什么

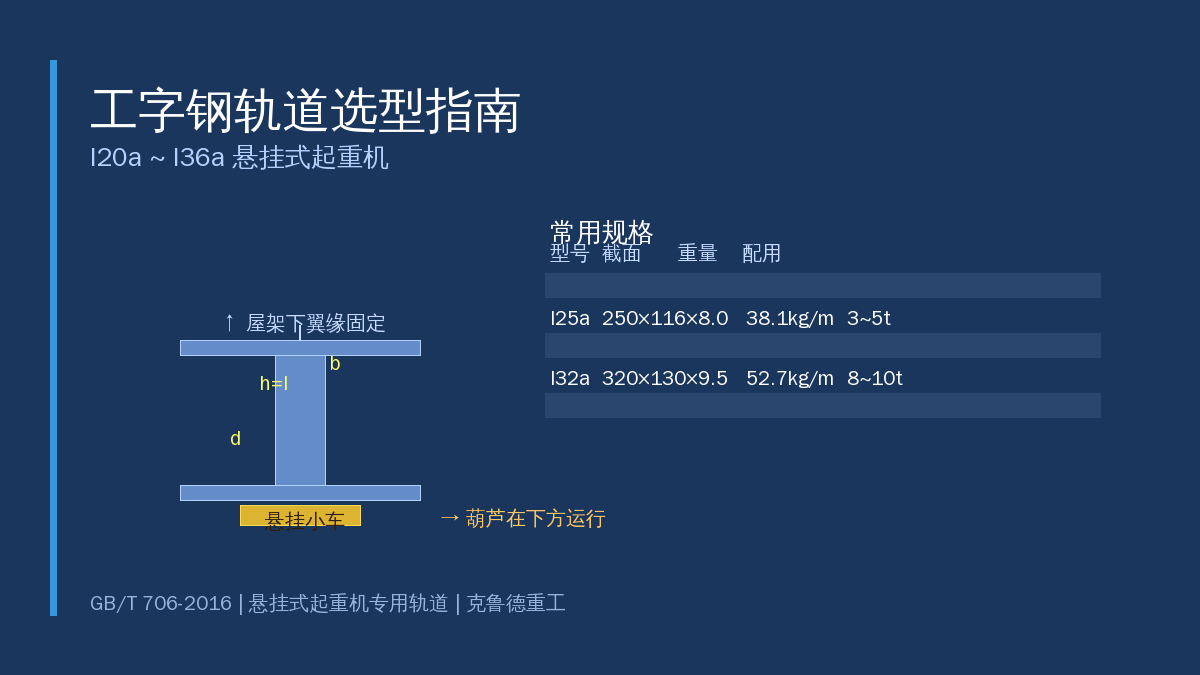

工字钢是一种截面呈工字形的热轧型钢，按GB/T 706-2016《热轧型钢》制造。工字钢的上翼缘通过专用吊架固定在厂房屋架或结构梁下翼缘上，电动葫芦悬挂小车卡在工字钢的下翼缘上运行，形成一套不占地面空间的起重机系统。

工字钢轨道的截面参数包括高度h、腿宽b、腰厚d三个核心尺寸，以及每米理论重量kg/m。型号命名规则为I+高度，如I20a表示高度200mm的a类工字钢。工字钢同一高度分a、b、c三类，a类最轻、c类最重（腿宽和腰厚递增），悬挂起重机一般用a类。

二、工字钢轨道配什么起重机

工字钢轨道是悬挂式起重机的专用轨道。悬挂式起重机与地面支承式起重机的根本区别在于：悬挂式起重机的电动葫芦挂在轨道下方跑（利用工字钢下翼缘），而地面支承式起重机的电动葫芦或小车在轨道上方跑。配对规则如下：

LX型按JB/T 2603-2014标准制造，是悬挂式起重机最常用的机型。NLX型是欧式设计的紧凑轻量版，起重量与LX型相同，但整机自重更轻、净空要求更小。两种机型均以工字钢下翼缘为运行轨道，不能与地面支承式起重机混用。

三、工字钢轨道规格与重量对照

悬挂式起重机常用的工字钢轨道为I20a至I36a六种规格，数据来源于GB/T 706-2016：

工字钢轨道选型主要依据起重量和跨度。同一型号下，跨度越大对工字钢的强度和刚度要求越高，必要时可升级到同高度b类或c类（如I25b腿宽118mm、腰厚10mm、每米42.0kg）。下翼缘的宽度和厚度直接决定悬挂小车的匹配性和运行稳定性。

四、工字钢轨道安装方式

工字钢轨道通过专用吊架悬挂在厂房屋架或结构梁的下翼缘上，安装方式根据厂房结构分为三种：

• 吊架悬挂：用专用轨道吊架将工字钢固定在屋架下弦或屋面梁下翼缘，吊架间距一般1.5~2m。适用于钢屋架或钢梁结构的厂房。
• 混凝土梁预埋：在混凝土屋架或屋面梁中预埋钢板或螺栓，通过连接件安装工字钢轨道。预应力混凝土屋架的悬挂吊点间距须根据设计计算确定。
• 组合梁连接：轨道工字钢直接焊接或螺栓连接到H型钢组合梁下翼缘，适用于重型悬挂或需要大跨度的情况。

安装要点：同一跨同截面轨道顶面标高差≤±10mm，相邻吊架高差≤±5mm，轨道直线度≤±2mm/10m。工字钢轨道接头采用45°斜接或平缝对接，轨缝2~4mm。安装完成后须检查电动葫芦悬挂小车与工字钢下翼缘的配合间隙。

五、工字钢轨道与方钢轨道、P系列的区别

三种轨道类型各有定位，不能混用：

一句话总结：悬挂式起重机（葫芦挂在轨道下方）配工字钢轨道，安装在屋架上。地面行车（小车在轨道上方）配P系列轻轨或QU系列起重轨，安装在吊车梁上。方钢轨道是小车轨道，铺设在桥架主梁上。
