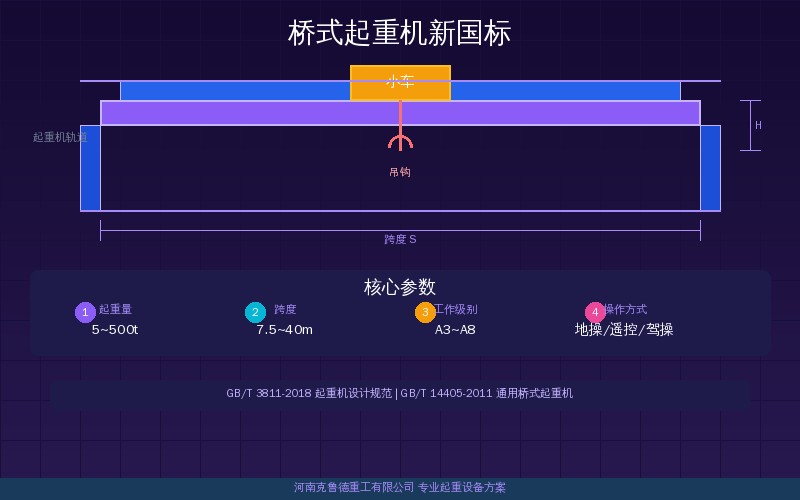

桥式起重机新国标GB/T 14405-2022有哪些变化——主要条款与配置升级

安全配置变强制

GB/T 14405-2022最大的变化是安全保护装置的配置要求。旧版中多项为”宜配备”或”推荐配置”，新版统一改为“应配备”的强制性条款。关键变化包括：起重量限制器从”宜配备”改为”必须配备”且带声光报警；起升高度限位器要求双级配置（一级预警、二级断电）；大车和小车行程限位两端各设两道。据克鲁德技术团队统计，新标准实施后安全装置成本平均增加5~8%，但售后安全事故率预计下降30~50%，全生命周期性价比很高。

设计寿命要求

新标准首次明确金属结构设计寿命：工作级别A1~A5不少于30年，A6~A8不少于25年。旧版由厂家自定，没有统一约束。新标准要求按疲劳载荷谱进行有限寿命校核，而非只校核静强度。据ISO 4301-1分级方法，A3级别累计应力循环约6.3万次，A7级别约400万次，差异达10倍以上。这也解释了同样吨位的设备用于不同工况，实际寿命差别大的原因。

行业老手说，疲劳校核影响最大的不是大吨位设备，而是A6以上的常规吨位起重机。比如32t桥式在钢厂连续作业，按A7设计的主梁焊缝必须采用全熔透对接焊，不能用角焊缝，制造成本上升约12~15%。克鲁德重工已按新标准调整工艺，主梁对接焊缝全部采用全熔透焊并辅以超声波探伤，确保满足设计寿命25年的疲劳校核要求。

电气保护升级

新标准在电气安全方面有多项新增要求。首先是绝缘监测：主回路对地绝缘电阻在常温下不低于1MΩ，湿热环境下不低于0.5MΩ（旧版无湿热要求）。防护等级：电气控制柜不低于IP44，室外不低于IP55。行业老手说，老设备常见的短路和接触不良故障，在新标准下可通过温升试验和绝缘检测提前发现。滑触线温升不超过30K，电缆满负荷不超过40K，这些数值直接影响电气元件选型。

焊接与检测

新版对主要受力焊缝质量要求做了实质性提升。关键焊缝（主梁腹板与翼板对接焊缝、端梁连接焊缝）必须进行100%无损检测（旧版只抽检）。据附录B，焊缝缺陷允许级别为B级或C级。热处理消除应力要求从厚板推广到板厚≥30mm的对接焊缝。克鲁德重工执行焊前预热（板厚≥25mm时预热至100~150℃）、层间温度控制（不超过200℃）和焊后保温工艺，确保焊缝质量稳定可靠。

行业老手说，新标准对焊接检验记录要求严格——每道主要焊缝须留存探伤报告和焊工资质备查，有效期至少10年。焊缝冲击韧性要求在-20℃条件下KV₂≥27J，对北方冬季室外作业的起重机尤为重要——欧洲EN 13001标准体系中对低温冲击韧性的规定与国标一致，出口欧洲设备需同时满足两个标准。——低温下脆性断裂风险比常温高得多。克鲁德重工使用低温冲击韧性达标的焊丝和焊剂，确保严寒环境下焊缝性能可靠，满足各类工况的安全使用需要。

使用信息与标识

新标准要求产品铭牌标注设计工作级别、整机自重和疲劳寿命等级。操作说明书须增加日常检查项目清单和主要零部件报废标准。安全警示标识有明确的尺寸和颜色规定——危险部位标志面积不小于200mm×250mm，底色黄色图案黑色。这些要求推动整机标准化配置上了一个台阶，用户在现场检查时更容易判断设备是否符合规范。此外，出厂技术文件必须包含电气原理图、易损件清单和主要结构件材料证明。

过渡期建议

行业老手说，使用2011版设计的设备，新标准不具备追溯性——已投产设备不需要按新标准改造。但从特检院检验角度看，检查要求逐年趋严。克鲁德技术团队建议所有在用设备做三项升级：

第一项：加装起重量限制器。老设备最常缺的安全装置，加装费用约800~1500元。起重量限制器能在超载时自动报警和切断起升动力，是性价比最高的安全升级选项，一台设备加装后即可满足TSG检验对超载保护的硬性要求。

第二项：检查高度限位器是否具备双级功能。很多老设备只有一级限位——碰到才断电，一旦失效就可能导致冲顶事故。改造为双级限位（一级预警、二级断电）费用约500~1000元，能从根本上消除冲顶风险，对A5以上工作级别的设备尤为重要。

第三项：检查轨道端部止挡的缓冲器是否完好。缓冲器长期使用后橡胶老化、弹簧失效是常见问题。更换一对缓冲器费用约300~800元，能防止大车运行到端部时发生刚性碰撞。三项总投入约2000~5000元，能显著提升设备本质安全水平。

GB/T 14405-2022的全面实施推动桥式起重机行业向更高安全标准迈进。选型或升级设备时，建议核对技术规格确认满足新标准的安全装置强制配置和焊接检测要求。相关内容可参考起重机安全监控管理系统。

▸ 本文由克鲁德技术团队编写，团队成员深耕桥式和门式起重机领域15年。引用标准：GB/T 14405-2022《通用桥式起重机》、GB/T 3811-2008《起重机设计规范》、TSG Q7015-2016。通用技术解读，具体配置以制造商规格书为准。
