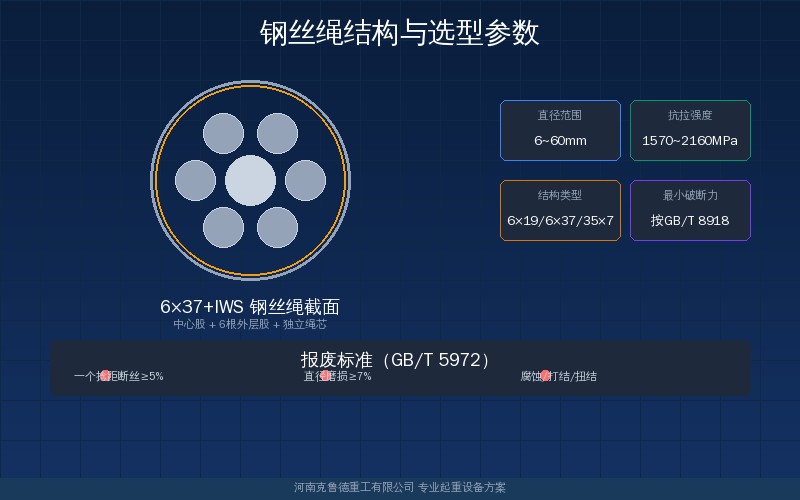

钢丝绳压套与插编工艺指南——压套机参数与手工编接方法对照

一、压套工艺与设备参数

钢丝绳压套是采用专用压套机对铝合金套或不锈钢套施加径向压力，使钢丝绳末端与套筒牢固结合。压套连接承载效率是所有端部连接方式中最高的，可达钢丝绳公称破断拉力的100%。压套机按驱动方式分为电动液压式、手动液压式和气动式三种，其中电动液压式出力控制精度可达±2%，适合批量加工。钢丝绳直径6mm至60mm范围内均有对应压套型号，常用材质为6061-T6铝合金套和304不锈钢套两种。据GB/T 5972–2016和TSG Q70152016规定，压套接头每季度至少做一次外观检查和抽样破断力试验，参照JB/T 5000系列标准。

压套工艺的关键参数包括压制道次、压接力和压后直径三项。压后直径需控制在压套外径的65%到75%之间视为合格，现场质检用专用通止规检测。行业老手说，压套接头最怕的是压接力不足导致钢丝绳从套中整体抽出，这在重载起吊中非常危险。钢丝绳端部压接的工序可参考钢丝绳维护保养与检查周期中端部检查方法的说明。压套外观检查每周一次，发现有裂纹或滑移立即更换。

二、手工插编方法与工艺

手工插编是传统的钢丝绳端部固定方式，不需要专用设备，适用于应急维修和临时吊装。原理是将钢丝绳末端各股拆散后按一定次序编入绳体空隙，利用股间摩擦力实现端部固定。常用方法有一进一编法（10mm以下适用）、一进二编法（8mm至20mm适用）和一进三编法（16mm以上适用）。GB/T 5972–2016要求每根股至少完成四次穿插，最终编入长度不小于钢丝绳直径的20倍。一进三编法承载效率最高可达90%，一个熟练工人完成20mm钢丝绳插编大约需要15到20分钟。编后尾端用细铁丝绑扎防散股。

行业老手说，钢丝绳端部连接在起重设备日常管理中最容易被忽略，但这里恰恰是吊装安全的第一道防线。压套或插编接头一旦失效后果严重，建议将端部接头检查写入每日班前检查清单。HB型起重链条和钢丝绳一样需要定期检查端部连接是否可靠，养护方法可参照起重过轨系统相关规程执行。

三、铝合金与不锈钢压套对比

铝合金压套6061-T6重量轻成本低，适用于常规室内环境。不锈钢压套304或316L耐腐蚀性强，适用于港口码头和化工厂。铝合金套硬度HB95压接变形均匀，不锈钢套硬度HB160压接力需增大15%到20%。铝合金套适用温度负40℃到80℃，不锈钢套可耐受负40℃到250℃。沿海盐雾环境下不锈钢套寿命比铝套长3到5倍。常用压套适配钢丝绳直径从6mm到40mm共15种规格，材质选型参考GB/T 31902008变形铝合金标准。

四、承载参数对照表

表1对比压套与两种插编工艺的核心参数。压套100%承载效率最高、3到5分钟加工最快、质量用机器控制最稳定。一进三插编承载效率85%到90%且不需要压套设备。选型原则：有压套条件优先用压套，没有压套用一进三插编，临时应急用一进一插编但需降载使用。河南克鲁德重工有限公司提供全系列钢丝绳压套配件和插编索具，产品按GB/T 5972–2016和TSG 082017标准拉力抽检，质量体系参照GB/T 19001标准。

五、检查与报废标准

压套检查重点包括压套与钢丝绳是否有相对滑移、压套表面有无裂纹或腐蚀、压后直径是否在公差范围内。插编检查重点包括编入段有无散股松脱或局部断丝。GB/T 5972–2016和JB/T 8906系列标准规定出现以下情况必须报废：一个捻距内断丝达钢丝总数10%、接头处直径减小超7%、打结或扭曲变形、压套滑移超3mm。建议每季度对端部接头做一次磁粉探伤（MT）或射线检测（RT），参照GB/T 9445标准执行无损检测人员资质认证。

每日班前检查是预防端部接头事故最有效的手段，花30秒查看压套参考线位置或插编段外观，发现有滑移、裂纹或散股迹象立即停用并做标记待更换。这一分钟投入换来的安全收益比任何后期维修都划算得多，建议将端部检查作为交接班必做项目。

六、选型建议

工厂批量加工选电动液压压套机配铝合金套，效率高一致性好。港口码头推荐不锈钢压套，模具消耗大但盐雾环境耐腐蚀性能好。建筑工地现场用一进三插编最划算，无需专用设备即可操作，编制后做超载15%静载试验。一个常见错误：不能为了赶进度用三插代替标准四插，承载效率从85%骤降到60%，这是严重偷工减料。建议建立压套和插编接头台账，做到每根钢丝绳端部接头可追溯可检测。使用单位参照GB/T 5972–2016编制检查规程，同时参考TSG Q70152016检验规则和GB/T 89182006钢丝绳标准。
