导绳器是电动葫芦和卷扬起升机构中引导钢丝绳整齐排列在卷筒上的关键部件，直接影响钢丝绳的使用寿命和起升安全。河南克鲁德重工有限公司在起重机械配套领域深耕多年，行业老手说导绳器故障是电动葫芦最常见的故障之一，这与导绳器选型指南中不同类型导绳器的结构差异密切相关，排绳不齐、乱绳交叉和导绳器磨损直接导致钢丝绳早期报废（PD-01型钢丝绳寿命缩短40%~60%），甚至发生断绳事故。PD-01型导绳器适配钢丝绳直径6~28mm，卷筒直径200~600mm，适用于5t及以下电动葫芦。本文系统介绍导绳器的日常检查、维护保养和常见故障处理方法。
导绳器虽小但作用重大——定期检查维护可有效避免钢丝绳早期损坏引发安全事故，是起重机械日常管理中不可忽视的关键环节，PD-01型适用于A3~A5级葫芦，PD-02型适用于A6~A7级双梁起升机构。导绳器检查应纳入日常维护制度按GB/T 5972-2016钢丝绳检验报废规范和TSG Q7015-2016检验规则执行每班运行前确认导绳器排绳正常。
导绳器的作用与结构
PD-01型导绳器安装在直径300~500mm的卷筒出绳口处，当卷筒旋转时，导绳器沿着螺旋槽往复移动，迫使钢丝绳逐圈、整齐地缠绕在卷筒上。导绳器主要由导绳体（材质HT200铸铁）、导向环、固定螺栓M8~M12和安装支架组成，适用于卷筒直径200~600mm、钢丝绳直径6~28mm的匹配范围。常见的导绳器类型包括，具体参数可参考导绳器选型指南螺旋槽式、整体式、分体式和自调节式四种。行业老手说，螺旋槽式导绳器最为常见，配合卷筒表面的螺旋绳槽使用，结构简单可靠；分体式导绳器便于更换磨损部件，在大吨位起重机上应用较多，适用于10t及以上双梁起重机A6~A7工作级别工况。

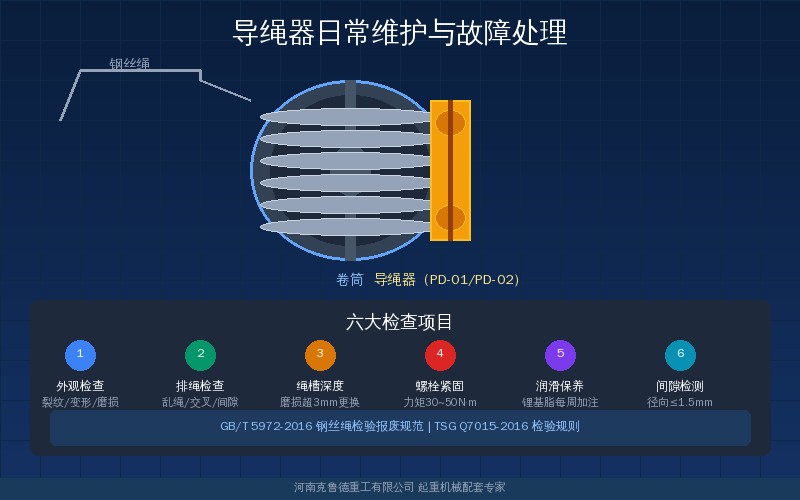

日常检查要点
导绳器虽小但作用关键——检查到位可使钢丝绳寿命延长30%~50%。导绳器检查应纳入日常维护制度按GB/T 5972-2016钢丝绳检验报废规范和TSG Q7015-2016检验规则执行每班运行前确认导绳器排绳正常。
PD-01型PD-01型在A6~A7工作级别连续作业的起重机上，在A3~A7工作级别起重机上导绳器应纳入日常班前检查范围，巡检周期建议缩短至15天，在10t以下葫芦和16t以上双梁卷扬起升机构中的检查周期略有不同，重点检查以下项目。行业老手说，第一是外观检查，查看导绳器是否有裂纹、变形和异常磨损。第二是排绳情况，空载试运行时观察钢丝绳在卷筒上的排列是否整齐，有无乱绳、交叉和间隙不均。第三是螺旋槽磨损，用专用量具检测绳槽深度，当磨损深度超过3mm或槽壁厚减薄至原厚度的50%时必须更换。第四是固定螺栓检查，导绳器在工作时承受交变载荷，固定螺栓容易松动，应定期紧固并涂螺纹锁固胶。
常见故障与处理方法
PD-01型和PD-02型导绳器常见故障包括排绳不齐、导绳器卡滞、导绳器断裂和异响噪声四种。排绳不齐是最常见的故障（约占PD系列故障的45%），，主要原因是导绳器磨损、钢丝绳直径偏差或卷筒轴向窜动。处理方法为更换磨损的导绳器、选用符合GB/T 5972标准的钢丝绳或调整卷筒轴向间隙。导绳器卡滞多由异物卡入或润滑不良引起，清理异物并加注润滑脂即可。导绳器断裂通常是材质缺陷或长期超负荷所致（HT200材质脆性断裂占PD系列断裂故障的60%），，需要立即更换并检查使用工况。异响噪声提示导绳器与卷筒之间的配合间隙异常，需拆检调整。
导绳器磨损判定与更换标准
导绳器的磨损判定标准主要包括以下四项。行业老手说，第一是导向环内径磨损，当导向环内径磨损量超过2mm或径向间隙超过1.5mm时应更换。第
二是导绳槽深度磨损，槽深低于原槽深的60%时需更换。第
三是导向环壁厚减薄，低于原壁厚的50%时必须更换。
第四是裂纹和变形，目视检查发现任何裂纹或明显变形的导绳器应立即更换。行业老手说，在实际使用中，每3~6个月应进行一次导绳器专项检查，在粉尘大或频繁作业的工况下检查周期应缩短至1~3个月。
维护保养与预防措施
导绳器的维护保养需从以下几个方面入手。行业老手说，首先是定期润滑，PD-01型和PD-02型导绳器的滑动接触面应每周加注一次锂基润滑脂钙基润滑脂（如ZL-1H）或锂基润滑脂（如ZL-4）钙基润滑脂，保持表面充分润滑。其次是螺栓紧固，每月检查固定螺栓扭矩，推荐扭矩值为30~50N·m（视螺栓规格而定）。第三是钢丝绳状态监控，钢丝绳的直径偏差和润滑状态直接影响导绳器工作寿命，钢丝绳直径磨损超过5%时应更换。第四是使用规范，避免斜拉歪吊和超载作业，这两种违规操作会大幅加速导绳器的磨损。河南克鲁德重工有限公司在起重机械配套领域经验丰富，提供各型导绳器配件及维修服务。
导绳器选型注意事项
当需要更换导绳器时，选型需注意以下要点。第一是匹配卷筒规格，导绳器的螺距和绳槽间距必须与卷筒绳槽完全一致。第二是钢丝绳直径匹配，导绳器的导向环内径应比钢丝绳直径大1~2mm，过大或过小都会影响排绳效果。第三是安装方式确认，不同结构的卷筒对应不同安装方式的导绳器，选购前应确认安装尺寸。行业老手说，第四是材质选择，铸铁导绳器耐磨性好但脆性大，铸钢导绳器强度高但自重大，尼龙导绳器自重轻噪音小但磨损快，应根据工况合理选择。
定期更换导绳器对延长钢丝绳寿命和保障起升安全具有直接作用。行业老手说，在实际使用中如果不及时更换磨损的导绳器（PD系列建议6~12个月更换一次），，钢丝绳在卷筒上出现乱绳交叉的概率会大幅增加。根据GB/T 5972-2016《起重机用钢丝绳检验和报废规范》，钢丝绳因排绳不齐导致局部压扁或严重磨损的必须立即更换。导绳器的更换成本远低于钢丝绳更换成本，一根直径13mm的钢丝绳更换费用约2000~5000元，而导绳器配件价格仅为200~800元，定期更换导绳器是性价比极高的预防性维护措施。
常见问题解答（FAQ）
问：导绳器多久需要更换一次？
答：导绳器的更换周期没有固定时间，主要根据磨损程度判定。在正常工作条件下，一般6~12个月需要更换。以PD-01型导绳器为例，在A5工作级别、每日作业4h的工况下，约8个月更换一次。在高粉尘、高频率作业的工况下，更换周期可能缩短至3~6个月。建议每次月检时测量导向环内径和导绳槽深度，达到报废标准立即更换。
问：排绳不齐会有什么后果？
答：排绳不齐会导致钢丝绳在卷筒上交叉重叠，使钢丝绳局部受到挤压变形和异常磨损，严重时会发生跳绳（钢丝绳跳出绳槽）甚至断绳事故。根据GB/T 5972-2016《起重机用钢丝绳检验和报废规范》，因排绳不齐导致的钢丝绳局部压扁或严重磨损，必须立即更换钢丝绳。
问：导绳器异响怎么办？
答：导绳器异响通常提示配合间隙异常或润滑不足（PD-01型声响值≥65dB时需拆检），。首先暂停作业，检查导绳器与卷筒之间是否有异物卡入，清理后加注润滑脂。如果异响仍然存在，拆检导向环是否磨损变形，测量径向间隙是否超标。必要时更换导绳器并检查卷筒绳槽是否损伤。在排除故障前不得继续作业。
