钢丝绳铝合金压套是起重机钢丝绳末端固定中应用最广泛的连接方式之一。它将高纯度铝合金管通过液压压接工艺与钢丝绳末端紧密固结，形成与钢丝绳本身破断拉力相当的可靠连接端头。河南克鲁德重工有限公司根据GB/T 6946–2008《钢丝绳铝合金压制接头》标准，结合多年起重机配套经验，整理了钢丝绳铝合金压套的完整规格参数和选型要点。
结构原理

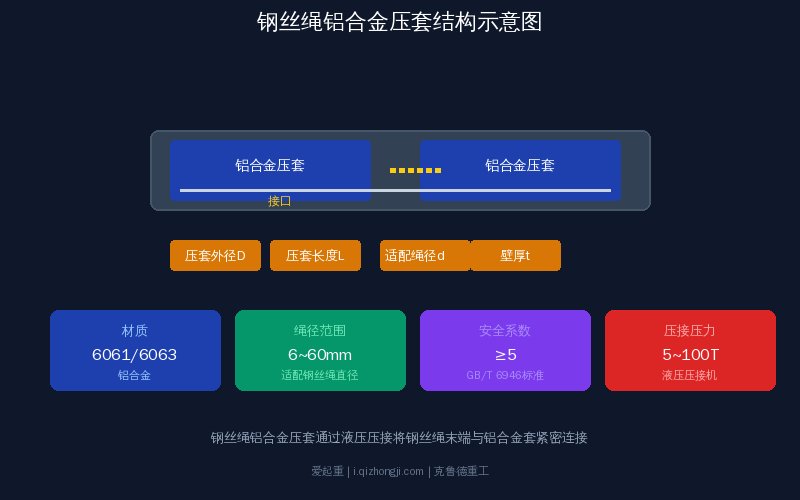

钢丝绳铝合金压套又称铝合金压制索节，其工作原理是将钢丝绳末端穿入高纯度铝合金管中，利用液压压接机施加5~100吨的压力，使铝合金管产生塑性变形后紧密包覆在钢丝绳表面，形成可靠机械连接。与传统绳夹连接相比，铝合金压套具有承载能力高（可达钢丝绳破断拉力的90%以上）、外形平滑无锐角、防腐性能好等优势。行业老手说，在港口机械和大型设备吊装领域，铝合金压套的可靠性经过了多年验证。选购时建议参考起重机钢丝绳绳端固定方法详解了解绳夹、压套、编插等不同方案的全面对比。
规格参数与绳径对照
钢丝绳铝合金压套的规格直接与适配的钢丝绳直径对应，核心尺寸参数包括压套外径（D）、长度（L）、壁厚（t）和内径（d）。下表列出了6mm至60mm绳径范围对应的标准规格参数。
| 绳径(mm) | 外径D(mm) | 长度L(mm) | 壁厚t(mm) | 压接后(mm) | 破断(kN) |
|---|---|---|---|---|---|
| 6 | 14 | 60 | 2.5 | 12.5 | 22 |
| 8 | 18 | 75 | 3.0 | 16.5 | 40 |
| 10 | 22 | 85 | 3.5 | 20.5 | 62 |
| 12 | 26 | 95 | 4.0 | 24.0 | 90 |
| 14 | 30 | 105 | 4.5 | 28.0 | 122 |
| 16 | 34 | 120 | 5.0 | 32.0 | 160 |
| 20 | 40 | 140 | 5.5 | 38.0 | 250 |
| 24 | 48 | 160 | 6.0 | 45.0 | 360 |
| 28 | 55 | 180 | 6.5 | 52.0 | 490 |
| 32 | 62 | 200 | 7.0 | 59.0 | 640 |
| 40 | 75 | 230 | 8.0 | 72.0 | 1000 |
| 60 | 105 | 300 | 10.0 | 100.0 | 2200 |
上表为钢丝绳铝合金压套常用规格与钢丝绳直径匹配对照表，涵盖6mm至60mm共12个标准绳径对应的压套外径、长度和壁厚尺寸。随着钢丝绳直径增大，压套外径和长度同步增加，压接后外径约为压套原始外径的95%，确保铝套与钢丝绳之间形成紧密贴合。
铝合金材质与力学性能
钢丝绳铝合金压套的主流材质为6061-T6和6063-T5铝合金，两种材质兼顾了强度、延展性和防腐性能。6061-T6的抗拉强度260MPa以上，屈服强度240MPa，延伸率8%~10%，适合直径20mm以上的大规格压套。6063-T5的抗拉强度约205MPa，延伸率12%~14%，塑性更好，适合小规格压套。行业老手说，海洋环境使用时建议选择6061-T6材质，其耐盐雾腐蚀性能优于6063，一个海上平台项目就曾因用了6063导致压套两年出现腐蚀点。
液压压接工艺规范
铝合金压套的压接质量直接决定吊索具的安全性，压接工序分四步：一是切割钢丝绳并穿入压套，末端穿出压套10mm至15mm；
二是确认压套位置正确后选择对应压接模具；
三是用液压压接机在压套长度方向上压接2至4道；四是测量压接后外径尺寸确认符合标准。压接压力根据规格从5吨到100吨不等。行业老手说，压接后外径偏小说明压力过大可能损伤钢丝绳，偏大则说明压接不紧实，两种情况都应重做。
承载能力与检验标准
根据GB/T 6946–2008标准，铝合金压套连接的承载能力必须达到钢丝绳最小破断拉力的90%以上。在吊索具使用中安全系数取5倍（普通物品）至7倍（危险物品）。压套出厂前须进行抽样拉力试验，试验载荷为钢丝绳最小破断拉力的2倍，保持时间不少于3分钟，压套不得出现滑脱或破裂。每批次抽取不少于3%的样品进行检测。参考起重机联轴器找正安装指南中关于工具选型和检验方法的经验，可辅助制定压接工具的维护检验流程。
选型六大要点
河南克鲁德重工有限公司建议钢丝绳铝合金压套选型需综合考虑以下要点：一是精确测量钢丝绳实际外径而非仅凭标称直径选型。
二是同一批次压套材质应均匀一致、表面无裂纹气泡夹渣。
三是压套内径应比钢丝绳实际外径大1至2mm。四是C3及以上腐蚀环境选用6061-T6材质。五是根据使用工况确定安全系数。六是优先选择通过ISO 9001认证的供应商。
质量缺陷与判定
常见铝合金压套质量缺陷包括压接偏斜（压套与钢丝绳不同轴）、压接力不足（压接后外径偏大）和模具磨损导致压痕不均匀。外观检验要求压套表面光滑无毛刺、压接痕迹均匀对称、压套与钢丝绳之间无相对转动。压接后表面不允许有超过0.5mm深的裂纹或折叠。行业老手说，发现质量问题的批次应全部更换，不可对单个压套补压或修补后继续使用。
常见问题解答
问：铝合金压套和绳夹连接哪种更可靠？
答：铝合金压套连接可靠性更高，承载能力可达钢丝绳破断拉力的90%以上，而U型绳夹通常只能达到80%~85%。压套外形平滑无锐角，长期使用维护成本更低，但需要专用液压设备，不如绳夹方便拆卸。
问：铝合金压套可以重复使用吗？
答：铝合金压套属于一次性产品，一经压接固定不可重复使用。压套在压接过程中发生了不可逆的塑性变形，强行拆卸会损伤钢丝绳。更换钢丝绳时必须同时更换新压套。
问：检测依据什么国家标准？
答：主要依据GB/T 6946–2008《钢丝绳铝合金压制接头》标准，该标准规定了技术要求、试验方法和检验规则。整体安全要求参考GB/T 5972–2016《起重机用钢丝绳检验和报废规范》。
问：不锈钢钢丝绳对压套选型有影响吗？
答：有影响。不锈钢钢丝绳表面硬度较高，与铝合金的压接咬合效果不如光面钢丝绳，建议选用非标准的专用压套。镀锌钢丝绳同样需要注意表面涂层对摩擦系数的影响。
需要了解钢丝绳铝合金压套选型？河南克鲁德重工有限公司提供全系列起重机钢丝绳配件及铝合金压套产品，规格齐全欢迎来电商讨选型方案。
咨询热线：400–086–9590
公司地址：河南省新乡市长垣市起重工业园区 | 河南克鲁德重工有限公司主营各类起重机钢丝绳配件和铝合金压套产品。
河南克鲁德重工有限公司
原创文章，作者：克鲁德重工，如若转载，请注明出处：https://i.qizhongji.com/w/14757.html
