柱销联轴器ZLLZLZ型号参数与选型对照

两种结构区别

ZLL型采用尼龙柱销直接插入两半联轴器的销孔中，结构最简单、价格最低，适用于中小载荷且对心偏差不大的工况。ZLZ型则在两半联轴器之间装有齿形中间套，柱销穿过套上的齿形槽传递扭矩，齿面的啮合能补偿较大的安装误差——不对中补偿量是ZLL型的2倍到3倍。说白了，ZLZ贵的部分就贵在那个齿形套的加工成本上，但对于频繁启制动或冲击载荷大的起重机起升机构，这点多花的钱能换来减速机轴承少换一轮。

从补偿能力看：ZLL型允许径向偏移0.2mm到0.5mm、角向偏移0.5度到1度；ZLZ型允许径向偏移0.5mm到1.5mm、角向偏移1度到2.5度。拿5吨葫芦双梁的电机减速机连线来说，安装公差稍大的话ZLL一个月就断销——之前河南一个做10吨铸造吊的客户就吃了这个亏，首批ZLL联轴器用到第3个月开始断销，换成ZLZ后到第18个月才第一次更换柱销。

完整型号对照

ZLL系列按公称扭矩分为8个规格：ZLL1（250牛米）到ZLL8（25000牛米），适用于5吨到100吨桥吊的运行机构和中小吨位起升机构。ZLZ系列则从ZLZ1（400牛米）到ZLZ12（63000牛米），覆盖更广——32吨冶金铸造吊的起升机构一般配ZLZ6到ZLZ8。两个系列的轴孔直径范围也有差异：ZLL轴孔d等于20mm到130mm，ZLZ轴孔d等于25mm到200mm，直接决定了适用电机和减速机输入轴的尺寸。

注：ZLL系列ZLL1到ZLL2为轻型，ZLL3到ZLL5为中型，ZLL6以上为重型；ZLZ系列从ZLZ3起即有齿形中间套，补偿能力好。

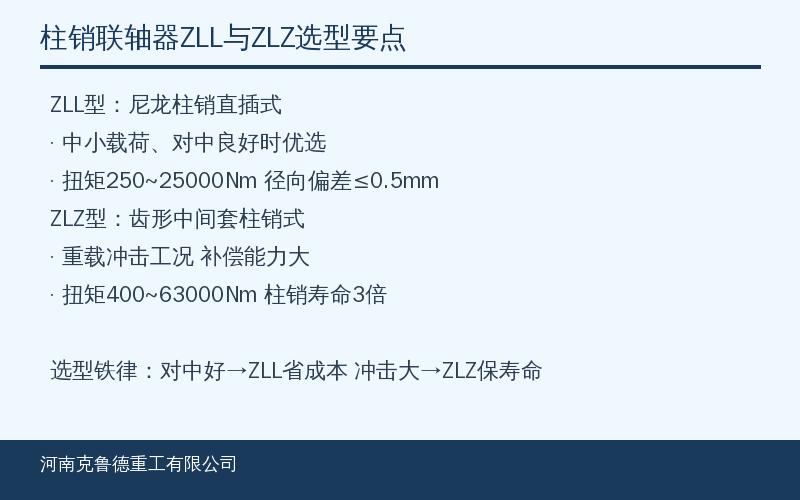

三大选型要点

第一个要点是对中精度。如果你厂里电机和减速机的安装基座是整体的加工面，同轴度能控制在0.3mm以下，ZLL完全够用还省成本。但如果是分体安装（电机在导轨上、减速机在独立底座上），或者要频繁拆装检修的场合，直接上ZLZ——你省那几个钱还不够师傅拆两回销子的工时费。

第二个要点是冲击载荷。起重机的起升机构在起吊和制动瞬间会产生1.5倍到2.0倍的冲击扭矩。ZLL的尼龙柱销抗瞬时冲击能力有限，连续冲击会使柱销从根部加速疲劳断裂。ZLZ的齿形套通过齿面啮合分散冲击力，柱销寿命比ZLL长至少3倍——这也是为什么冶金行业A6以上工作级别的起升机构几乎清一色配ZLZ的原因。

第三个要点是转速匹配。ZLL最大许用转速达4500转每分，适合高速电机侧（四级电机1450转每分完全在安全范围）。而ZLZ因为齿形套的离心力限制，大规格的高速段有所下降——ZLZ8在1700转每分以上就不建议了。选型时先确认电机转速和减速机输入转速，再用工况系数（KA值1.25到1.75）校核公称扭矩。具体公式是：计算扭矩Tc等于Tn乘以KA，结果不超过公称扭矩即可。

常见失效与预防

ZLL最常见的失效是柱销断裂。断口通常在根部，原因是安装时两半联轴器不同心、运行时产生交变弯曲应力。处理办法：拆开检查同心度，用百分表打一下径向偏差——超过0.5mm就要加垫片调整。另外ZLL柱销是消耗件，建议每季度检查一次，每半年更换一批，成本也就几百块钱，千万别等到断了再换。

ZLZ的失效模式则是齿形套齿面磨损。早期信号是运行中有周期性咔咔声，打开发电机侧观察窗能看到齿面有金属光泽区。磨损量超过齿厚的10%就必须换套。还有一种情况是柱销孔被磨成椭圆——通常出现在不对中补偿长期超限的场合。保养要点：每3个月给柱销孔注锂基润滑脂，齿形套表面检查结合定修进行。参考我们之前做的起重机联轴器型号参数五大类核心区别对照，可以对比各类型联轴器的维护周期差异。

柱销联轴器的选型与安装可参考GB/T 3852–2008《联轴器轴孔和联结型式与尺寸》和JB/T 5937–2014《起重机用联轴器》的相关规定，确保型号选择和使用维护符合行业标准要求。

河南克鲁德重工有限公司提供ZLL型、ZLZ型全系列柱销联轴器及齿形套配件，出厂价直供，规格覆盖ZLL1到ZLL8和ZLZ1到ZLZ12，有选型需要欢迎来电咨询。
