电磁吸盘选型要点与型号参数对照——圆形与矩形的核心区别

电磁吸盘结构原理

电磁吸盘的核心工作原理是电磁感应——当线圈通电后产生强磁场，磁力线通过铁芯和外壳形成闭合磁路，将被吊物牢牢吸附在吸盘底面。断电后磁场消失，被吊物即可释放。整个系统由吸盘本体、电缆卷筒、控制柜和停电保磁装置四部分组成。其中停电保磁装置是最关键的安全组件——在突然断电时，蓄电池组可以维持电磁吸盘保磁15至30分钟，给操作人员留出足够的处理时间将物料安全放下。

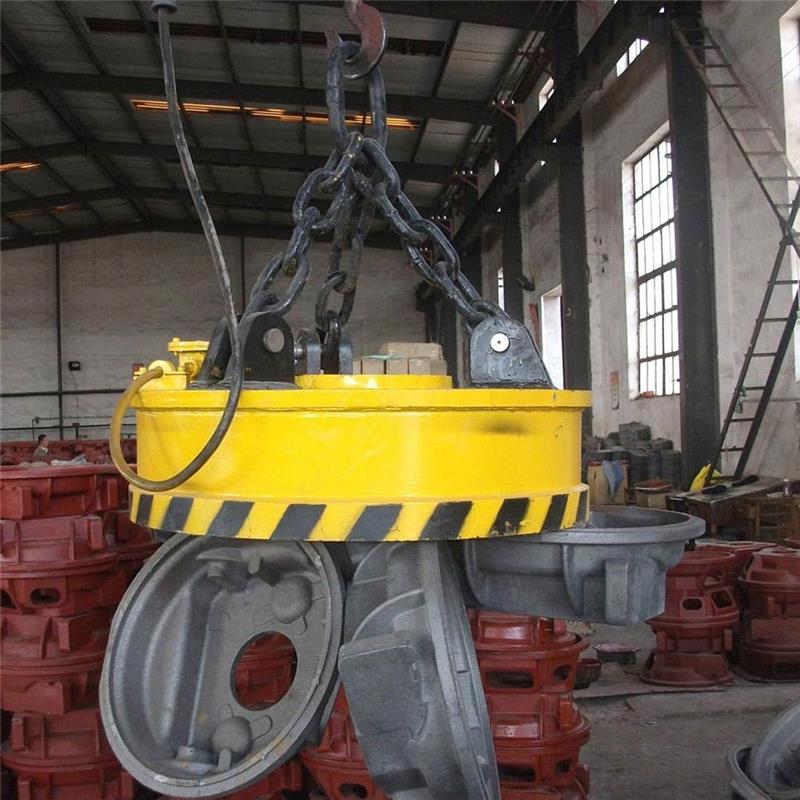

电磁吸盘的磁场深度取决于线圈匝数、励磁电流和磁极结构。圆形吸盘采用同心磁极设计，在吸盘底部形成多个环形磁场区域，对不规则废钢和钢锭的吸附效果较好。矩形吸盘则采用平行磁极排列，磁场覆盖面积呈长方形，适合吸附钢板、型钢等长条形物料。两种结构的选择核心取决于被吊物的几何形态是否与磁场覆盖区域匹配——简单说，吸盘越长越宽的物料范围要选矩形，不规则团状物料选圆形。

圆形与矩形电磁吸盘核心参数对比

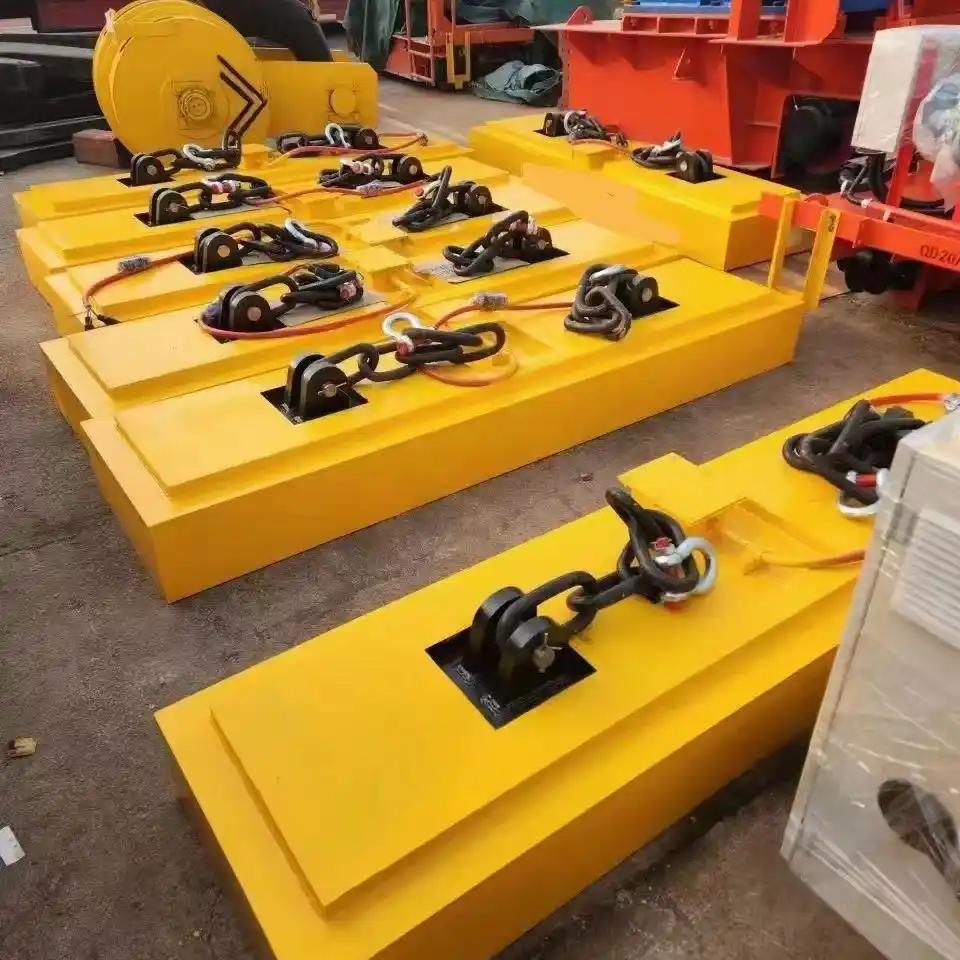

圆形电磁吸盘以MW系列为代表，常见规格从直径600mm到2100mm，起吊能力从1吨到50吨，其中MW10至MW30系列在废钢场中使用频率最高。矩形电磁吸盘以MW系列矩形型号为主，常见的规格有500×800mm、750×1200mm和900×1800mm等，起吊能力从2吨到30吨。两种吸盘在适用物料、起吊能力和功率消耗上有显著差异——圆形吸盘在废钢场用得最多，矩形吸盘在钢板库比较常见，选型时第一步就是根据物料形状判断。下表列出了核心参数对比。

从上表可以看出，选择圆形还是矩形吸盘的核心判断依据是物料形态——散状不规则物料用圆形，板条形物料用矩形。同一个钢厂里，废钢车间和钢板库用的吸盘可能完全不同，这很正常。另外要注意的是，高温物料（超过500°C的铁磁性会大幅下降）需要选配高温型电磁吸盘，其线圈采用耐高温绝缘材料和加强型散热结构，线圈温度上限可达700°C。

电磁吸盘选型五大要点

第一点看物料温度。普通电磁吸盘只适用于100°C以下的物料，超过此温度后铁磁性会迅速衰减，300°C时吸力大约只有常温的70%，500°C时降到40%以下。如果必须吊运高温物料，必须选高温型电磁吸盘并降低额定起吊能力使用。第二点看物料表面状态。钢板表面平整光滑时吸力最好，但如果是锈蚀严重的厚钢板或表面带油污的板材，实际吸力可能下降20至30%。选型时按物料最差表面状态取安全裕度。

第三点关注供电和保磁。电磁吸盘必须配套停电保磁装置——这不仅是安全配置，也是行业强制要求。停电保磁柜内置免维护铅酸蓄电池或超级电容，在电源中断后能维持电磁吸盘15至30分钟的保磁时间。第四点看起吊方式。如果电磁吸盘是作为起重机的主吊具使用（废钢吊、电磁桥式等），吸盘直接挂在吊钩或滑轮组下方；如果是作为辅助工具配合吊钩使用（如吊钩+电磁两用），需要选配可快速拆装的吊具转接装置。

第五点是吸盘与被吊物的重量匹配。实际吊运中，电磁吸盘的标称起吊能力是基于标准测试钢板得出的，吊运不规则废钢时实际能力大约只有标称值的50至70%。因此在选择电磁吸盘规格时，建议按实际吊运物料的1.5至2倍安全系数进行选型。配套停电保磁柜的选型可参考停电保磁设备参数与蓄电池选型指南。比如需要吊运5吨废钢，应选择标称能力10吨以上的电磁吸盘。

电磁吸盘常见故障与日常维护

电磁吸盘的线圈是最容易损坏的部件，故障率约占全机故障的60%以上。线圈烧损的主要原因包括：物料温度过高导致绝缘老化、保磁时间过长导致线圈过热、线圈受潮后绝缘电阻下降。日常维护要定期测量线圈绝缘电阻（标准值应大于1MΩ），低于0.5MΩ时必须进行烘干处理方可继续使用。吸盘底部磁极板长期接触物料，磨损量超过原厚度30%时应更换。

另外需要特别注意电缆卷筒的维护。电磁吸盘的供电电缆随起升机构同步收放，电缆容易在卷筒处被拉断或磨损。建议每周至少检查一次电缆外皮是否有裂纹、铜芯是否外露。接线盒内的接线端子也要拧紧——接触不良导致发热是线圈烧损的又一重要原因。对于在潮湿环境下使用的电磁吸盘，拆下闲置时必须放置在干燥位置，避免线圈受潮后绝缘性能下降。对于非铁磁性物料或不锈钢板材的吊运需求，可以参考真空吸盘吊具选型要点：与电磁吸盘五大区别对比，了解真空吸盘与电磁吸盘在适用场景方面的具体差异。

河南克鲁德重工有限公司作为专业的起重电磁设备生产厂家，提供各吨位规格的圆形和矩形电磁吸盘，标准型号涵盖MW5至MW50系列，同时可按客户工况要求定制高温型、防爆型和非标尺寸电磁吸盘。公司拥有12年电磁吸盘生产经验，产品经过严格出厂检测并提供质保和终身技术支持。如有选型需求或需获取详细技术方案，欢迎联系工程团队咨询。
