旋臂吊规格参数与选型——BZ型BZD型手动电动怎么选

旋臂吊（又称悬臂吊、转臂吊、柱式吊机）是一种结构紧凑的轻小型起重设备，由立柱、回转旋臂和起升机构（电动葫芦或手拉葫芦）组成，能以立柱为中心在360°范围内环形吊运物料。对于第一次选购的用户，最常问的问题是：手动旋臂吊和电动旋臂吊有什么区别？BZ型和BZD型哪种更适合我的工位？起重量和回转半径怎么搭配才合理？本文从零基础出发，按“先了解结构、再明确参数、最后对照选型”三步走，手把手教你选对旋臂吊规格参数。

第一步——了解旋臂吊基本结构

旋臂吊的核心部件包括立柱（固定基座）、旋臂（回转梁）、起升机构（电动葫芦或手拉葫芦）和回转机构。按安装形式和驱动方式，常见结构类型见下表：

其中，BZ型（手动旋臂吊）和BZD型（电动旋臂吊）是市场上最主流的两种型号，下文重点介绍两者的选型参数。

第二步——明确工况需求参数

在选型之前，先确认以下5个核心参数：

1. 起重量（t）——被吊物的最大重量，建议留1.1~1.25倍安全系数；
2. 回转半径（m）——从立柱中心到吊钩的最大工作距离；
3. 起升高度（m）——吊钩能提升的最高位置；
4. 回转角度（°）——旋臂的旋转范围，通常为180°或360°；
5. 使用频率——每天吊运次数：低频（≤30次/天）选手动，高频（>30次/天）选电动。

例如，一个机加工工位需吊运1吨工件，半径3米，每天操作约50次，那就应该选择BZD型电动旋臂吊。如果只是偶尔使用，每天10次以内，BZ型手动旋臂吊就能满足需求。

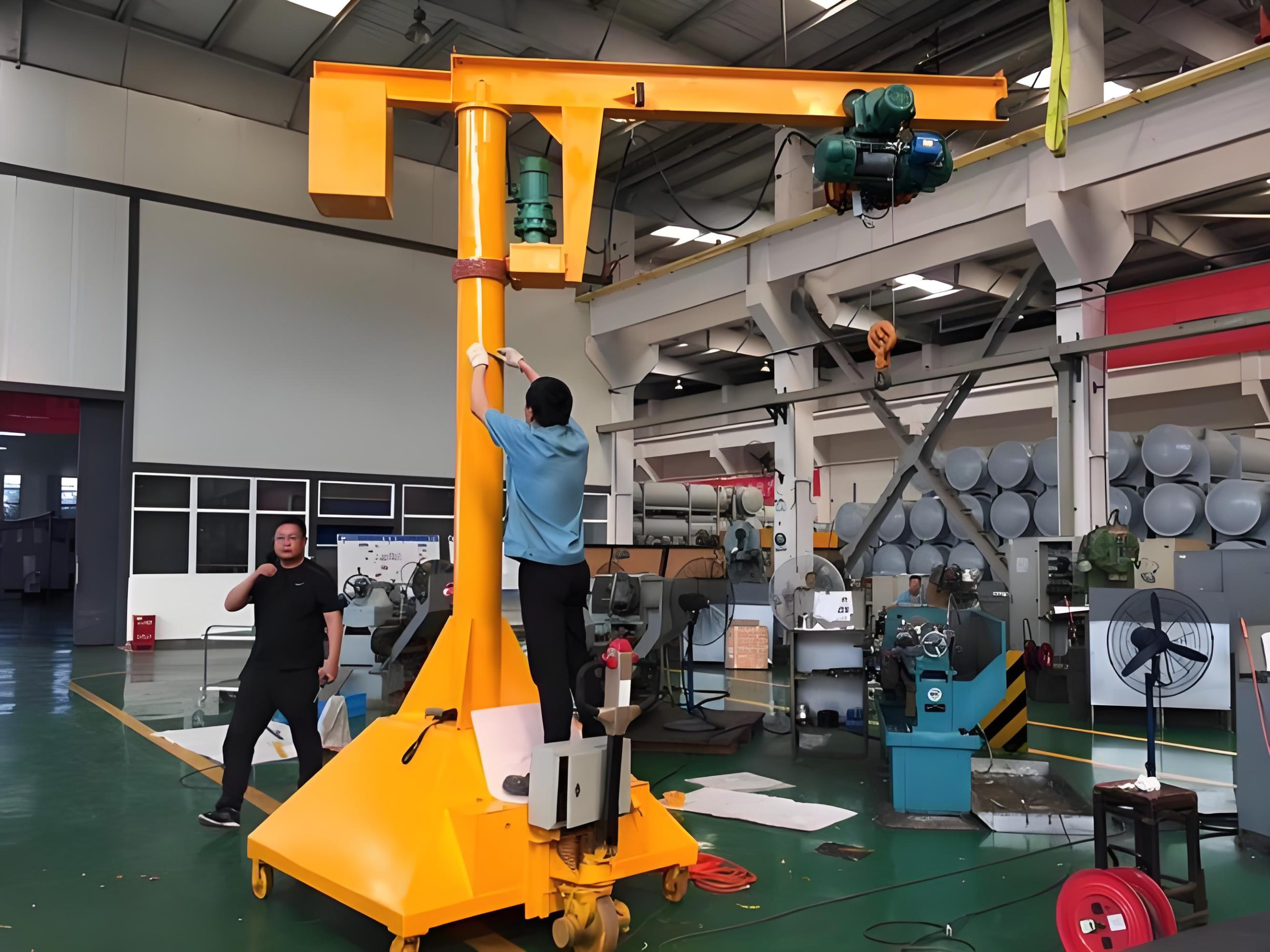

BZ型手动旋臂吊技术参数

BZ型为定柱式手动旋臂吊，立柱固定在基础上，旋臂手动回转360°，配手拉葫芦或电动葫芦。结构简单、成本低、免维护，适合低频轻载场景。

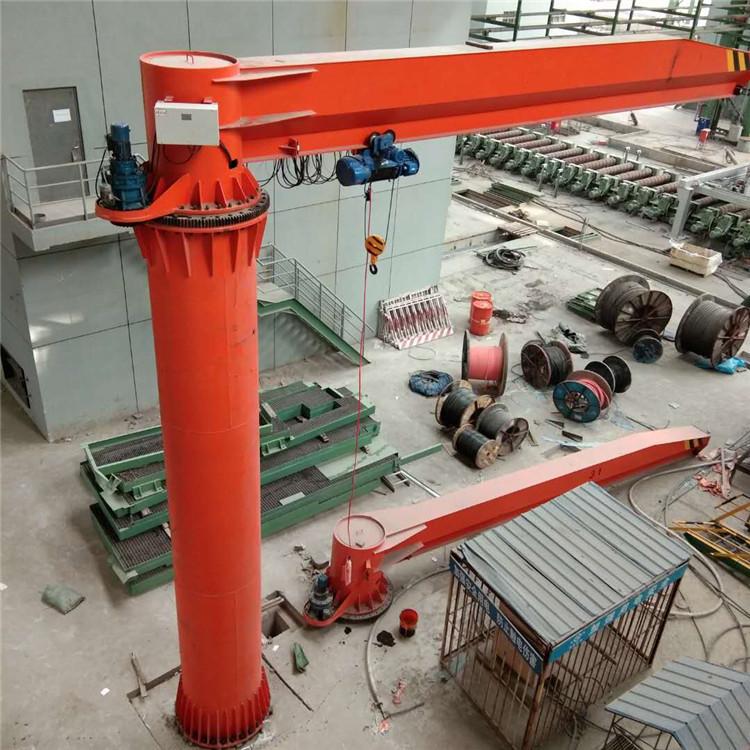

BZD型电动旋臂吊技术参数

BZD型为定柱式电动旋臂吊，由电机驱动旋臂回转，配电动葫芦实现电动起降，工作效率高、操作省力，适合高频连续作业场景。

第三步——安装方案与注意事项

旋臂吊的安装方式主要有以下3种：

1. 地脚螺栓固定——在混凝土地面预埋4~8颗地脚螺栓，立柱底座固定在螺栓上。适用于BZ/BZD型定柱式旋臂吊，承载可靠。
2. 化学锚栓固定——在地面钻孔后用化学锚栓固定底座。适用于已完工地面无法预埋螺栓的情况，施工简便。
3. 移动底座配重——底座自带配重块，无需地面打孔固定。适用于小吨位（≤1t）临时工位。

安装注意事项：

• 立柱垂直度误差不超过1/1000；
• 回转轴承安装后需涂抹润滑脂，手动盘转3~5圈检查是否卡滞；
• 电动型须配置过载保护器和急停按钮；
• 安装完成后需进行载荷试验，按JB/T 8906–2014要求进行1.25倍静载和1.1倍动载测试；
• 如需墙壁安装，可选用BZC斜拉式或BX壁行吊，由河南克鲁德重工有限公司提供技术方案。
