YLBZ轮边制动器结构与选型参数对照指南

YLBZ轮边制动器结构特点与工作原理

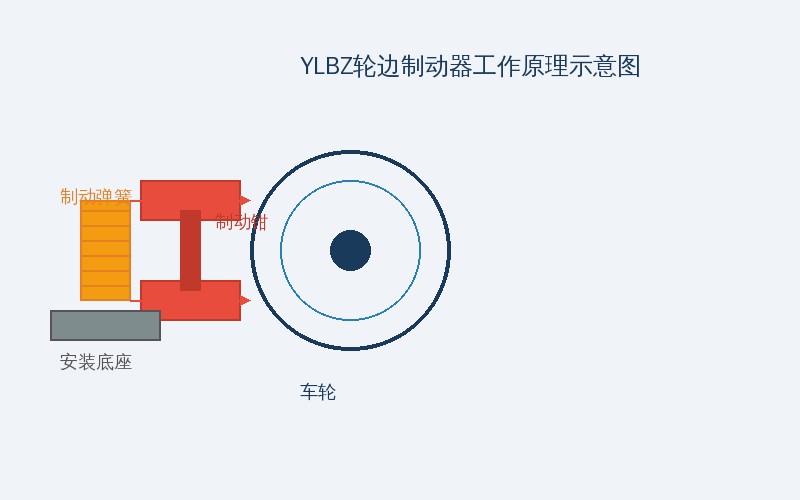

YLBZ轮边制动器由制动钳体、制动弹簧、液压或手动释放机构、制动衬垫和安装底座组成。其工作原理是常闭式设计——制动弹簧持续施加夹紧力使制动钳夹紧车轮轮缘，需要松闸时通过液压站或手动螺杆克服弹簧力打开制动钳。YLBZ制动器采用双侧制动钳结构，从车轮两侧同时夹紧，夹紧力平衡且不产生侧向力，避免对车轮轴承造成额外负载。制动钳的开口度可根据车轮轮缘厚度调节，适配不同规格的起重机大车车轮。与电动夹轨器相比，YLBZ轮边制动器的制动力不依赖轨道与夹轨钳之间的摩擦力，在轨道表面有油污、冰霜或锈蚀时仍然有效，可靠性更高。液压释放方式的响应时间约2~5秒，手动释放约需10~20秒。

。相关阅读：储能电站起重机怎么选？电池模块防爆吊装方案与技术参数

YLBZ轮边制动器技术参数对照

YLBZ轮边制动器按适用车轮直径和制动力大小分为四个规格，选型时需根据起重机大车车轮直径、最大轮压和防风制动要求综合确定。以下为各型号的核心技术参数对照表。

YLBZ轮边制动器选型要点

选型YLBZ轮边制动器时需综合考虑三个核心参数。一是车轮直径：制动钳的开口范围必须与车轮轮缘匹配，开口过小无法安装，过大则制动钳与轮缘的接触角度不理想，影响制动效果。二是制动力：根据GB/T 3811–2018《起重机设计规范》，露天起重机的防风制动力应不小于大车运行方向最大风载荷的1.25倍。以沿海地区30t桥式起重机为例，工作状态最大风载荷约25kN，所需防风制动力约32kN，对应YLBZ-200即可满足，但考虑安全裕量通常选YLBZ-400。三是释放方式：手动释放型成本低但操作不便，适合不频繁松闸的场合；液压释放型可与起重机控制系统联动，在起重机运行时自动松闸、停机时自动抱闸，适合自动化程度较高的场合。

YLBZ轮边制动器常与YFX防风铁楔配合使用组成双重防风制动方案——YLBZ负责日常停车制动和中等风力下的防风制动，YFX铁楔在强风预警时自动插入轨道下方提供额外制动力。两种装置的组合可使防风安全系数达到2.5倍以上，满足GB/T 3811对7级及以上风力区域的特殊要求。实际项目中建议在起重机两端各装一套YLBZ制动器，形成对角制动布局，避免单侧制动导致车轮偏磨。

YLBZ制动器安装与维护要求

YLBZ轮边制动器安装时要求制动钳中心线与车轮中心线重合，偏差不超过±2mm，制动衬垫与车轮轮缘的接触面积不小于70%。安装完成后应进行空载调试：手动或电动释放制动器，确认制动钳完全打开且不与车轮轮缘干涉；释放后制动弹簧应能推动制动钳在0.5秒内完全闭合。液压释放型需连接液压站管路，系统工作压力6~10MPa，液压油推荐使用46号抗磨液压油。制动衬垫的检查周期为每月一次，衬垫剩余厚度小于3mm时必须更换。制动弹簧每年进行一次弹力测试，弹力衰减超过15%应更换新弹簧。液压管路每半年检查一次密封性，发现渗漏立即处理。每年对制动钳铰点加注锂基润滑脂，确保动作灵活不受卡滞。

河南克鲁德重工有限公司供应全系列YLBZ轮边制动器，以及配套的液压站和手动释放装置，并提供防风制动方案设计服务。针对不同吨位和工作环境的露天起重机，技术人员可根据现场风力等级、轨道状态和操作频次推荐最适配的轮边制动器型号和配置方案。
