QT型台车式启闭机结构组成与规格参数大全

QT型台车式启闭机整体结构

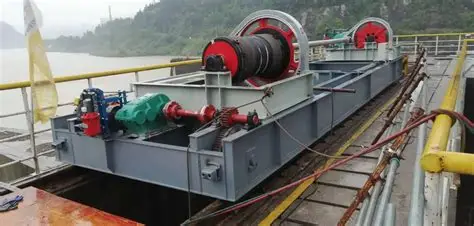

QT型台车式启闭机由台车行走机构、卷扬起升机构、门架结构、电气控制系统和安全保护装置五大部分组成。台车通过四个车轮在轨道上行走，车轮采用双轮缘铸钢车轮，踏面硬度HB300~380。卷扬机构安装在台车平台上，由电动机经减速机驱动卷筒实现钢丝绳的收放。台车轮距按闸门孔口宽度设计，通常在2.5m至4m之间，跨度适应单孔或者双孔闸门启闭需求。

台车式启闭机的整体布置呈对称结构，卷扬筒位于台车中央，钢丝绳从卷筒引出经顶部滑轮组后垂直向下连接闸门吊耳。大车行走电机布置在台车两侧，各驱动一侧车轮，通过电气联锁实现同步运行。电气控制柜安装在台车一端，采用电缆卷筒供电方式，电源为三相380V 50Hz。整机工作级别按水利工程闸门启闭机的使用频次，通常设计为A3至A5级别。

台车式启闭机核心部件技术参数

上表汇总了QT型台车式启闭机六个核心部件的关键参数。卷扬机的启门力从100kN到2500kN共分6个规格等级，单吊点用于宽度小于4m的闸门，双吊点用于跨度较大或重量不均的闸门。减速机采用硬齿面圆柱齿轮，传动比在20至80之间，齿面硬度HRC58~62。钢丝绳安全系数按水利工程标准取≥6，日常使用中应每个月检查一次绳体磨损情况。

台车式启闭机工作原理与操作流程

台车式启闭机的工作流程分为四个步骤。第一步是台车行走定位——操作人员通过遥控器或控制室操作台发出行走指令，台车沿轨道移动至目标闸孔上方，定位传感器反馈位置信号确认对准后停车。第二步是吊具连接——卷扬机下放钢丝绳吊钩或吊具至闸门吊耳高度，人工完成连接固定。第三步是启门操作——电动机启动经减速机减速后带动卷筒旋转收绳，钢丝绳绷紧后平稳提升闸门。第四步是闭门操作——闸门需下降时卷筒反转放绳，依靠闸门自重缓慢关闭。

整个操作过程中，起升高度限位器、超载限制器和行程限位器三重安全保护装置全程监控。当闸门提升至上限位置时，高度限位器自动切断起升电源；当台车行至轨道两端时，行程限位器停止行走驱动。超载限制器的设定值为额定启门力的110%，超载时发出声光报警并在持续超载3秒后自动切断动力。这些安全装置按SL 41–2018《水利水电工程启闭机设计规范》要求配置，每半年进行一次功能校验。

台车式启闭机选型要点与维护周期

台车式启闭机的选型主要依据闸门的启门力、闭门力和扬程三个核心参数。启门力包括闸门自重、水压差产生的摩擦力和闸门与门槽之间的密封摩擦力三部分，计算公式参照SL 74–2019《水利水电工程钢闸门设计规范》。实际工程中，启门力的计算值还应乘以1.1至1.2的安全裕量系数，避免因泥沙淤积或冰冻结导致启门力不足。另外台车型号的选择还要考虑轨道基础承载力——台车满载时的最大轮压不能超过轨道基础设计承载力的80%。

河南克鲁德重工有限公司在水利启闭机设备领域拥有丰富的设计和供货经验。关于维护，台车式启闭机的年度维护重点包括：减速机换油（每运行2000小时或每年一次）、钢丝绳润滑与断丝检查（月检）、制动器间隙调整（季检）、电气绝缘电阻测试（半年检，要求≥1MΩ）和轨道轨距测量（年检，允许偏差±5mm）。其中钢丝绳是影响安全的关键件，一个捻距内断丝数达到总丝数的10%时必须强制更换。了解更多启闭机选型知识，可参考站内 QM型门式启闭机技术标准与选型参数要点 相关解析。
