磁滞式电缆卷筒技术参数与选型应用指南

磁滞式电缆卷筒结构组成与工作原理

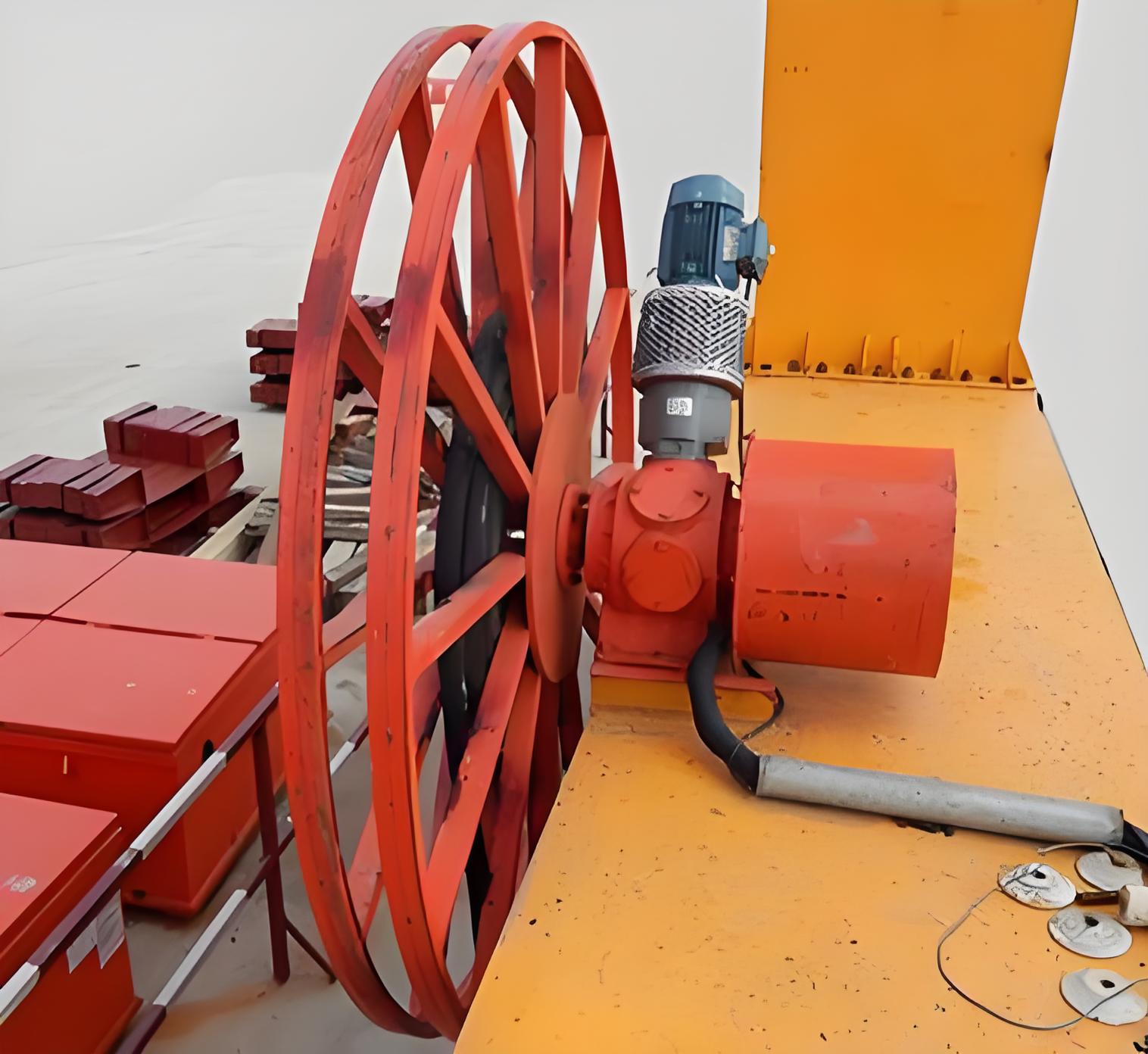

磁滞式电缆卷筒主要由卷筒体、磁滞耦合器、减速机、电动机和控制箱五部分组成。磁滞耦合器是核心部件，它利用永磁与磁滞粉末之间的剪切力传递力矩，当卷筒转速超过耦合器的设定力矩时，磁滞层产生滑动，保持电缆张力恒定。这一设计使得磁滞式卷筒无需复杂控制系统即可自动跟随设备行走速度变化收放电缆，避免了传统滑差式卷筒的机械磨损和热量积累问题。

磁滞式电缆卷筒主要技术参数

磁滞式电缆卷筒参数解读与选型要点

磁滞式电缆卷筒选型时首先要确定电缆长度和截面。电缆长度由设备行走距离决定，通常留有10%~15%的余量；电缆截面则根据负载电流计算，动力电缆和控制电缆需要分别核算。卷筒直径与电缆外径的比值一般不小于20:1，比值过小会缩短电缆弯曲寿命。电机功率根据收缆力矩确定，力矩包括电缆自重、卷筒转动惯量和摩擦阻力三部分。磁滞耦合器的标称力矩应大于最大收缆力矩的1.2倍，以保证在任何工况下都能可靠收缆。

磁滞式电缆卷筒与弹簧式/电机式电缆卷筒对比

磁滞式电缆卷筒在高粉尘、高寒、高湿度等恶劣环境中表现尤为突出。因为磁滞耦合器完全非接触传递扭矩，没有机械摩擦部件，几乎零磨损、零维护——用在钢厂、水泥厂、港口等粉尘大的场所非常合适。河南克鲁德重工有限公司在为客户配套磁滞式电缆卷筒时发现，选择磁滞式方案虽然初期投入比弹簧式高出约30~50%，但考虑到5年免维护的运营成本优势，长期总成本反而更低。

磁滞式电缆卷筒典型应用场景

磁滞式电缆卷筒最典型的应用场景包括：门式起重机大车供电——门吊沿轨道行走时电缆随行收放，磁滞式能保证电缆张力恒定不松弛；电动平车（如KPD/KPX系列）——平车往返运行时收放电缆，磁滞式的免维护特性减少了日常点检工作量；港口卸船机——海边高盐雾环境下，磁滞耦合器的密封设计比电机滑环式更耐腐蚀；冶金车间——高温、高粉尘环境下的起重机供电。关于起重机供电方式的选择，可参考站内相关文章：起重机滑触线安装标准与集电器维护检修指南，其中对比了电缆卷筒与滑触线两种供电方案的适用条件。

河南克鲁德重工有限公司提供各吨位起重机配套磁滞式电缆卷筒，产品覆盖0.75kW至7.5kW功率范围，可配4~120mm²动力电缆和控制电缆，出厂价直供，全国发货安装。
