MHH桁架门吊：轻量化大跨度怎么选型

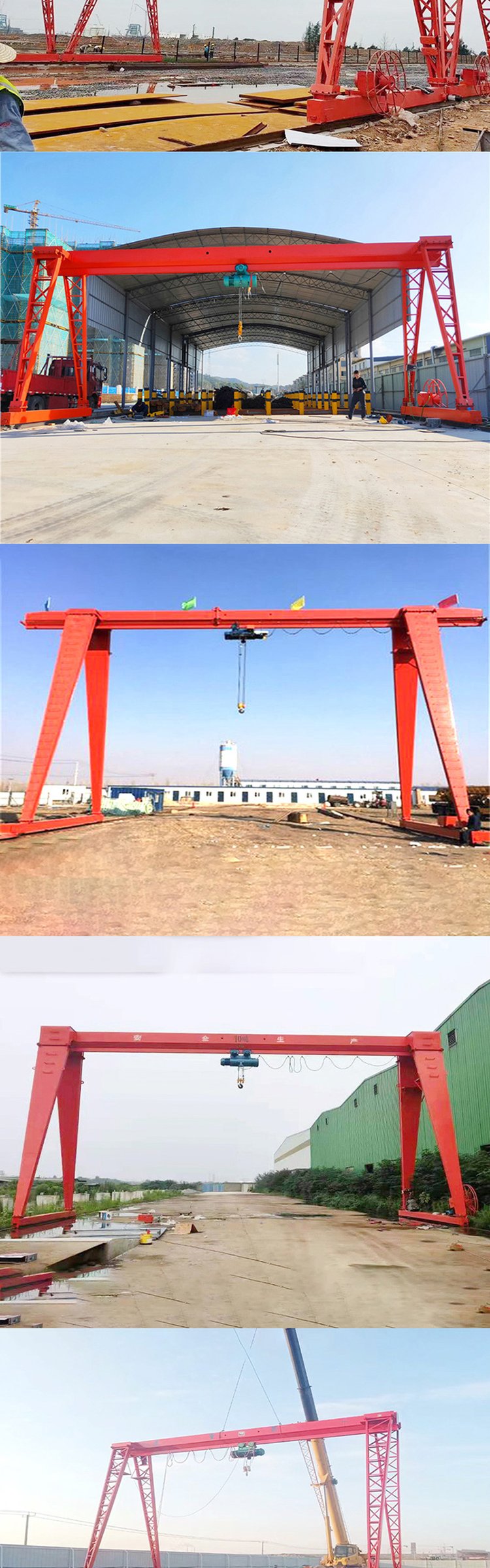

MHH型桁架结构特点

MHH型与常规MH型最大的区别在于主梁结构形式。常规MH型采用箱型截面主梁（钢板焊接封闭截面），而MHH型采用空间桁架结构——由上弦杆、下弦杆和腹杆（斜撑）通过节点焊接或螺栓连接构成三角形受力单元。桁架结构的特点是利用三角形稳定性原理，用较少的钢材实现较大的刚度和跨度。在同一起重量和跨度条件下，桁架主梁的自重比箱型梁轻约20%~35%。

桁架结构的另一个显著优势是风阻小。桁架杆件之间的空隙使风载荷可以直接穿过，有效风阻面积仅为箱型梁的40%~60%。这意味着在沿海地区或开阔露天场地使用时，MHH型门式起重机在抗风设计上的要求比同规格箱型梁门机更宽松。桁架结构还有利于现场观察——操作人员可以通过桁架空隙看清吊物下方的作业情况，提升吊装安全性。

MHH型桁架门式起重机核心参数

从上表可以看出，MHH型的起重量与跨度存在明显的对应关系——50t级最大跨度可达40m，而5t级经济跨度在26m以内。超过推荐跨度范围后，桁架结构的杆件截面需加大，经济性优势会逐渐减弱。起升机构采用葫芦起升方式（CD1型或HC型电动葫芦），相比卷扬起升方案，葫芦方案的自重更轻，进一步放大了桁架门机的轻量化优势。

MHH型适用场景分析

MHH型桁架门式起重机最常见的应用领域是建筑工地和预制构件厂。在管桩厂、PC构件堆场、钢筋加工棚等需要大跨度覆盖的露天场所，桁架门式起重机以自重轻和造价低的优势成为首选方案。相比箱型梁MG型门吊，MHH型在20m以上跨度时的钢材用量减少25%~35%，基础承载要求也相应降低，对于场地条件有限的工地更具适应性。

另一个重要的应用场景是中小型货场和物流中转站。由于桁架结构风阻小，MHH型在沿海多风地区的运行稳定性优于箱型梁门式起重机。河南克鲁德重工有限公司在多个沿海项目中交付了MHH型桁架门式起重机，用户反馈其抗风性能在6~7级风况下仍能保持平稳运行。桁架结构便于运输和现场组装——各杆件之间多用高强度螺栓连接，现场焊接量少，安装周期比箱型梁门机缩短约30%。

MHH型选型要点与注意事项

选型时需重点确认三个参数：起重量、跨度和起升高度。起重量由实际最大吊物重量加10%~20%安全余量确定；跨度由货场宽度减去支腿中心到货物边缘的安全距离（每侧不小于500mm）确定；起升高度由货垛高度加吊具高度加安全余量（不小于500mm）确定。大车运行轨道通常采用P38或P43型钢轨，视轮压大小而定。

支腿形式对MHH型的稳定性影响很大。常用支腿有A型腿（八字撑开，稳定性好，适用于大跨度重载场景）和L型腿（结构紧凑，适用于窄跨度或场地受限场景）两种。A型腿在20m以上跨度时推荐使用，L型腿更适合20m以下跨度。C型腿较少用于MHH型，因其单侧连接形式在桁架结构中稳定性不如A型腿。

MHH型与MH箱型门机对比
