AI驱动的起重机智能调度与协同控制
AI驱动的起重机智能调度与协同控制
一、调度问题的背景与挑战

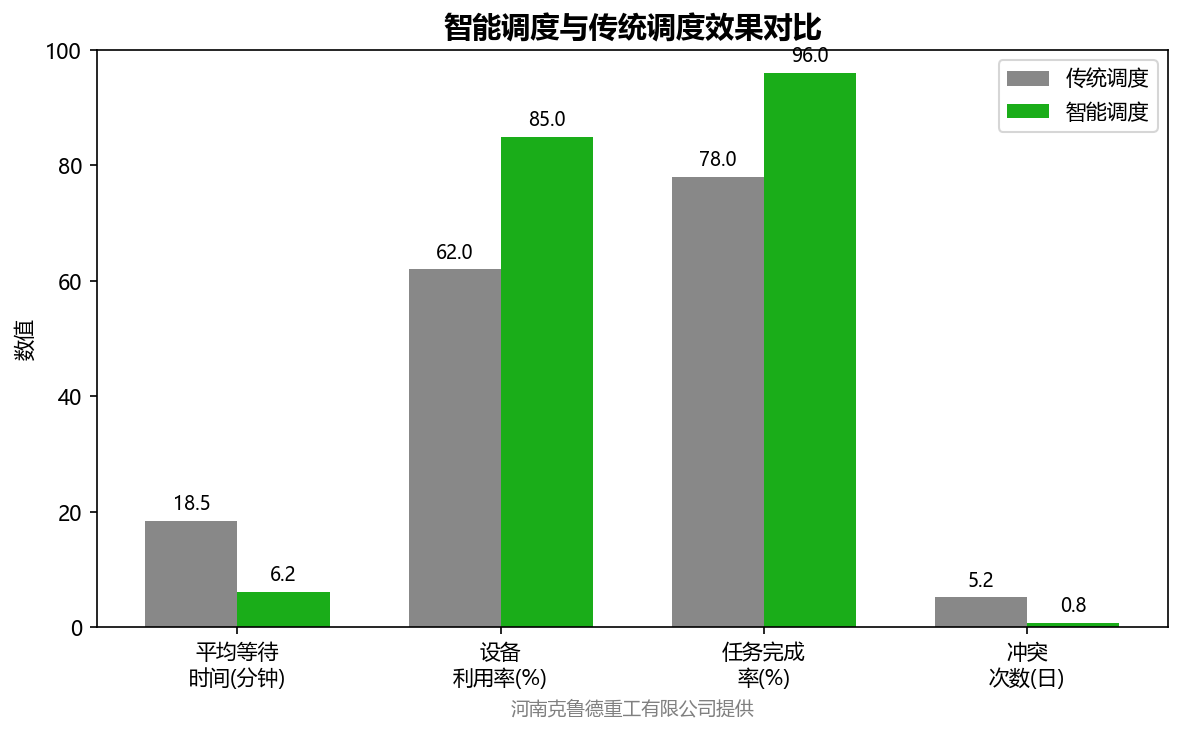

在现代工厂和物流中心，多台起重机同时运行于同一作业区域的情况极为普遍。传统的调度方式依赖调度员的个人经验，存在调度不均、等待时间长、作业效率低的突出问题。以一个典型的钢铁企业炼钢车间为例，通常配置3-5台桥式起重机负责钢水包、钢坯和废钢的吊运，调度员需要根据生产计划、炉次顺序和设备状态决定每台起重机的任务分配和运行路径，纯人工调度的设备利用率通常只有55%-65%，存在大量空载运行和等待时间，调度员的工作负荷大且决策质量高度依赖个人经验。以某钢铁联合企业的炼钢车间为例，日均吊运任务约400次，传统调度下平均每次任务等待时间达4.2分钟，日均无效运行距离超过1200米/台，造成大量能源浪费。AI技术的引入通过智能调度算法可以显著提升多机协同效率：部署AI调度系统后，炼钢车间起重机日均吊运次数从380次提升至520次，提升37%；平均等待时间从4.2分钟缩短至1.1分钟，缩短74%；综合能耗降低15%；年增产效益超过1800万元，这一数据有力证明了AI调度系统的巨大商业价值，也是推动行业普及的核心动力。
二、调度核心算法分类
| 调度算法 | 适用规模 | 计算时间 | 方案质量 |
|---|---|---|---|
| 混合整数规划（MIP） | <=10台x100任务 | 10秒-10分钟 | 理论最优或近似最优 |
| 遗传算法（GA） | <=20台x500任务 | 1-30秒 | 次优解，稳定性较好 |
| 深度强化学习（DRL） | 任意规模 | 毫秒-秒级 | 接近最优，策略可迁移 |
| 分层调度架构 | >=10台大规模 | 秒级响应 | 分层层级质量保证 |
| 模型预测控制（MPC） | 实时动态调度 | 秒级滚动优化 | 兼顾长期目标与实时响应 |
三、多机协同控制约束
多机协同控制比单台调度复杂得多，需要处理空间约束、时间约束和优先级约束三类核心约束，这些约束的建模和求解是调度系统的技术难点。空间约束是指多台起重机不能同时占用同一空间区域，否则会发生碰撞；处理方式是在调度算法中嵌入碰撞检测模块，当检测到两条运行路径在时间-空间上存在冲突时，触发冲突消解机制（优先级高的任务优先，优先级低的让行或延迟），冲突消解算法需要在100毫秒内完成判断，确保不影响实时控制。时间约束是指任务之间存在先后依赖关系（如必须先吊起钢包才能运送到浇注工位），调度算法需要保证满足所有时间约束的前提下最小化总完工时间或总延迟，时间约束通过有向无环图（DAG）建模，每个节点代表一个任务，每条边代表时间先后关系，DAG的最大长度决定了关键路径的长度。优先级约束是指不同类型的任务有不同的紧急程度（如钢水包吊运优先级高于废钢吊运，优先级系数可能相差3-5倍），调度算法需要根据任务优先级进行排序和资源分配，优先级通过加权系数体现。在实际系统中，这三类约束通常通过约束编程（CP）或混合整数规划（MIP）框架统一表达，调度引擎在求解过程中同时满足所有约束条件，某汽车焊装车间的5台悬挂起重机调度系统中，引入约束编程框架后，约束冲突率从12%降至0.5%，调度方案可行性达到99.5%以上，系统稳定运行超过2年。
四、实时调度与突发事件处理
实时调度是智能调度系统的技术难点。当生产现场发生突发事件（如设备故障、紧急插单、物料延迟到达）时，需要在极短时间内重新生成调度方案，这对算法的实时性提出了严格要求，调度系统需要在3秒内完成重新规划以避免生产中断。解决方案包括模型预测控制（MPC）框架和分层调度架构。模型预测控制通过滚动优化机制，每隔固定时间窗口（如5分钟）重新求解优化问题，在保证长期目标最优的同时快速响应短期变化，这一框架在过程工业的调度系统中已广泛应用，西门子、ABB等公司的工业调度平台均采用MPC框架，滚动优化可以有效平衡长期规划和短期调整。分层调度架构将调度决策分为战略层（班次级别，决策未来8小时的生产计划，调用完整MIP求解器，求解时间1-10秒）、战术层（小时级别，决策未来1小时的作业安排，调用启发式算法，求解时间1-10秒）和操作层（分钟级别，决策未来5分钟的具体动作，采用轻量级规则引擎或强化学习策略，响应时间可在10毫秒以内），操作层采用轻量级规则引擎或强化学习策略，战术层以上才调用完整的优化算法，从而实现实时响应与全局优化的平衡；某物流中心的经验表明，分层调度架构使调度系统可以应对每分钟超过50次的动态事件重排，响应时间稳定在3秒以内，方案可行性达到99.3%，系统可用率达到99.8%以上。
五、实施挑战与应对策略
智能调度系统的实施面临三大核心挑战，需要企业提前做好应对准备，否则项目失败风险很高。第一是数据基础薄弱：调度算法依赖高质量的生产工单、物料信息和设备状态数据，但多数工厂的MES和WMS数据质量参差不齐，工单信息不完整（如缺少物料重量、体积、紧急程度等关键字段）、物料位置不准确（如实际存放位置与系统记录不一致）、设备状态不实时（如设备维修状态未及时更新到系统中）等数据问题普遍存在，建议企业在实施调度系统前先用3-6个月进行数据治理，建立标准化的数据字典（如物料编码、设备编号、工艺路线编码）和数据更新机制（实时或准实时同步），某企业在数据治理阶段重新梳理了超过15000种物料的编码、800多台设备的编号和200多条工艺路线标准，为后续调度系统上线奠定了坚实的数据基础。第二是人员抵触情绪：调度员担心AI会取代自己的岗位，管理人员担心系统不可靠不敢放手使用，这是技术变革中常见的组织阻力，需要通过充分的培训（让调度员理解AI只是辅助工具而非替代品，人在决策链中始终处于核心位置）、渐进式的上线策略（先人工确认再逐步放开自动决策权限，如第一阶段AI建议+人工确认，第二阶段AI执行+人工监督，第三阶段AI全自动运行）和明确的职责划分（AI负责推荐，调度员负责决策和承担责任）来消除抵触，某企业采用了AI建议加人工确认的过渡模式，调度员可以在AI建议的基础上修改确认，系统逐步学习人工决策，6个月后调度员对系统的接受度从35%提升至82%。第三是系统集成复杂度高：调度系统需要与多个既有系统对接，任何一个环节的问题都会影响整体效果，建议选择有类似行业经验的系统集成商，并在合同中明确集成范围和验收标准，将数据对接和联调测试作为单独的工作包来管理。
六、与MES/WMS/PLC的系统集成
| 集成系统 | 通信协议 | 数据交互频率 | 关键数据 |
|---|---|---|---|
| MES制造执行系统 | OPC UA / REST API | 分钟级 | 工单、工艺路线、完工状态 |
| WMS仓库管理系统 | WebService / MQTT | 任务级 | 物料位置、库存状态 |
| PLC控制系统 | PROFINET / Modbus TCP | 毫秒级 | 运行指令、位置反馈、故障状态 |
| 视觉检测系统 | TCP/IP自定义协议 | 秒级 | 障碍物坐标、载荷识别结果 |
| 能源管理系统 | BACnet / REST API | 分钟级 | 实时能耗数据、功率因数 |
调度系统的实施还需要与MES（制造执行系统）、WMS（仓库管理系统）和PLC控制系统深度集成，这些集成工作往往比调度算法本身更复杂，是项目成功的关键因素。MES提供生产工单和工艺路线信息，是调度系统的任务来源；WMS提供物料位置和库存信息，影响任务的起止点规划；PLC控制系统接收调度指令并转化为具体的电机驱动信号，是调度方案的执行层。集成的关键技术挑战包括：系统间数据模型的统一（不同系统的物料编码、设备编号体系可能不同，需要建立统一的数据字典，某企业建立了包含15000+物料的统一编码体系），通信协议的对接（MES通常用OPC UA，WMS通常用WebService，PLC用工业总线PROFINET或EtherCAT，需要开发多种协议转换中间件），以及异常情况的处理机制（当某个下游系统发生故障时，上游调度系统需要自动触发重新调度或人工介入流程，确保生产不中断）。建议企业在实施智能调度系统前，先完成MES和WMS的基础数据标准化工作，建立统一的设备模型和数据字典，这是调度系统成功落地的必要前提。某汽车制造厂在部署AI调度系统时，首先用3个月进行了数据治理，统一了物料编码（超过15000种物料重新编码）、设备编号（800多台设备重新编号）和工艺路线标准（200多条工艺路线标准化），然后逐步上线调度系统，6个月后设备综合利用率从58%提升至81%，日均吊运次数从340次提升至490次，年增产效益超过2000万元。河南克鲁德重工有限公司在开拓智能起重机市场时，可以将调度系统集成能力作为差异化竞争优势，为大型制造企业和物流中心提供软硬件一体的智能起重机解决方案，帮助客户实现生产效率的显著提升，在智能制造市场中建立不可替代的价值。数据来源：河南克鲁德重工有限公司提供。
